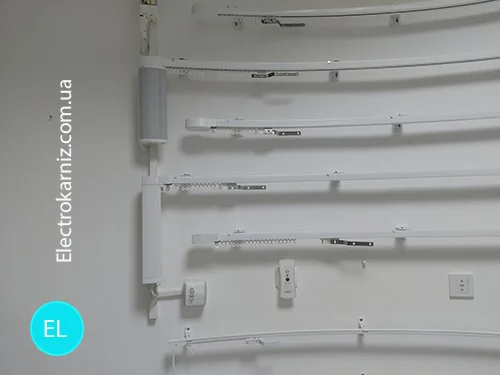

Для керування електричними шторами з електроприводом використовують три основні типи керування шторами:
♦ кнопка з фіксацією (вимикач) – штора рухається, поки перемикач знаходиться у заданому положенні;
♦ кнопка без фіксації (імпульсна) – рух відбувається після короткого натискання – подачі команди мотору карниза на рух в одну чи іншу сторону.
♦ управління за циклом – при натисканні клавіші (імпульсного) штора закривається, повторне натискання – стоп, повторне натискання – відкриття, повторне натискання – стоп і так постійно за циклом;
Від того, як Ви плануєте керувати і залежить вибір двигуна для штор, вибір електрофурнітури та прокладання кабелю від штори до вимикача.
Обычно перед тем, как делать разводку электрокабелей, специалисты ELECTROKARNIZ делают для заказчика чертеж отталкиваясь от потребностей заказчика.
♦ Управление питанием 230 Вольт;
♦ Управление замыканием без потенциального контакта;
Розглянемо кожний з цих варіантів.
Розповсюджені класичні жалюзні вимикачі 230 вольт
Якщо ви плануєте використовувати “фазний принцип” керування автоматичними шторами, то вам необхідно знати принцип його роботи.
Вимикачі для штор та жалюзі такого типу керуються принципом подачі фази (напруги 230 вольт) з одного напрямку руху штори в інший.
Тобто поки фаза подана на один із напрямків – штора рухається у вказану сторону.

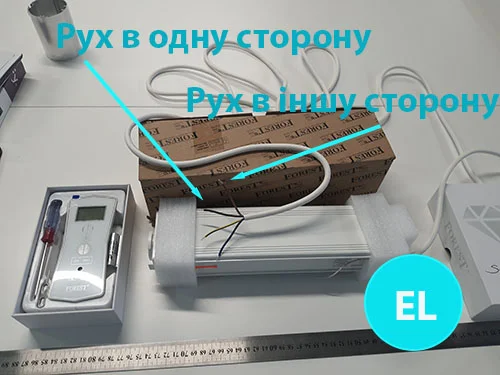

Для цього варіанта в моторі є 4 кабелі:
1 – рух в один бік
2 – рух у протилежний бік;
3 і 4 – фаза та нуль.
При перемиканні вимикачем “фази” у протилежний бік штора рухається в заданий напрямок.
Особливості вимикачів таких виробів у блокуванні від одночасного натискання протилежних напрямів.
Такі вимикачі називаються “жалюзними” і в них неможливо одночасно одночасно натиснути дві кнопки. Спочатку вимкнути один напрямок і лише потім увімкнути інший.
Команда СТОП у двоклавішних вимикачах виконується перекиданням вимикача у положення OFF – тобто коли живлення 230 вольт знімається з двигуна.

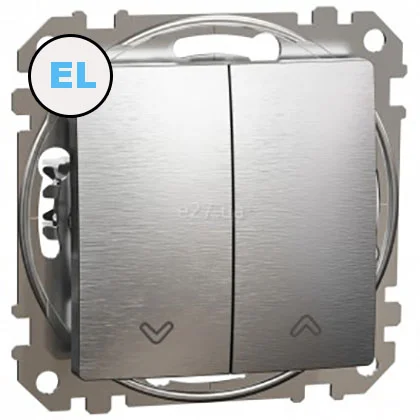

Жалюзні вимикачі є практично у всіх лінійках виробників електрофурнітури Jung, Veko, Legrand та інші. Це зручно, тому що їх можна встановити в рідні рамки всього об’єкта.

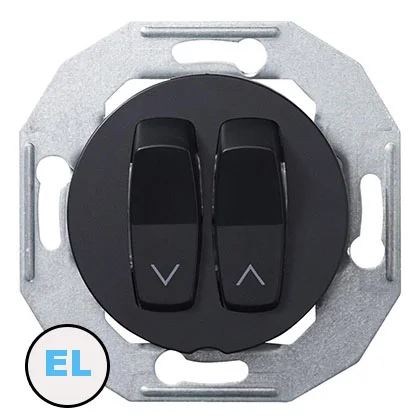

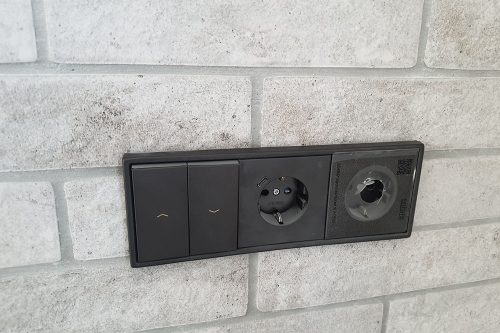

Наприклад, дуже стильні вимикачі для жалюзі Schneider, де є популярна модель WDE011254 Renova чорного кольору:

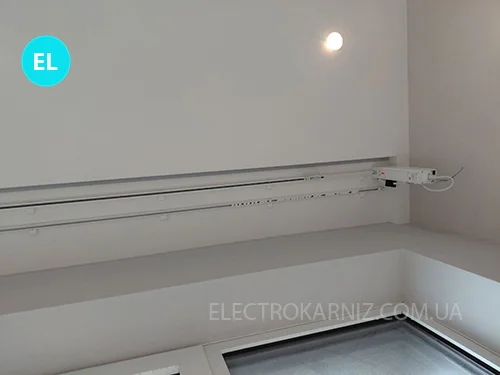

Для індивідуального керування однією ролетою або карнизом достатньо вимикач та двигун для штори.

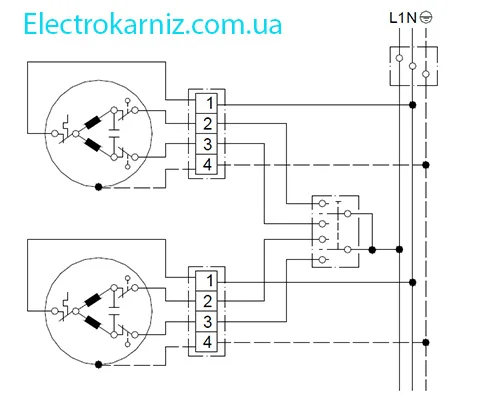

Схема підключення карниза до вимикача така:

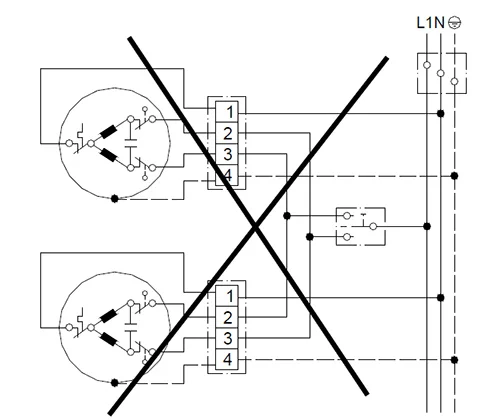

Але якщо Ви хочете керувати однією шторою з декількох місць, або керувати групою автоматичних ролет або карнизів – потрібно встановлювати допоміжні реле, яке відключатиме живлення на карнизах, що вже зупинилися.
Докладніше про такі реле ми написали у статті підведення кабелю до електричних штор.
Це вимоги безпеки та тривала гарантія роботи штор.
Приклади клавіш для жалюзі 220 вольт, що працюють з живленням – вимикач жалюзі трипозиційний Legrand Niloe Step Білий 863144
Кнопки для електричних карнизів із пружиною для сухого контакту
Вимикачів з керуванням від “dry contact” значно більше ніж “жалюзних”, – починаючи від клавіші для дзвінка в квартиру і закінчуючи сенсорним для світла.

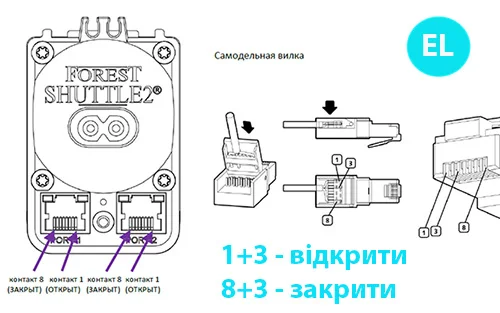

Для керування карнизом необхідно подати імпульсну команду вимикачем. У кожного виробника схема управління різна, наприклад, для автоматичного карниза Forest схема така:

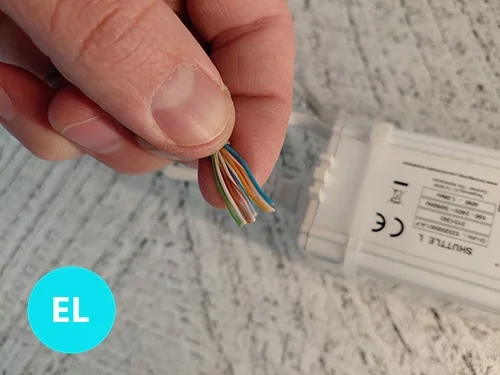

Так як подача команди безпотенційна, то не потрібно прокладати від вимикача кабель великого перерізу, досить кручений пари UTP.
Але на електроприводі для штор має бути постійна напруга 230 вольт (вставлений у розетку).

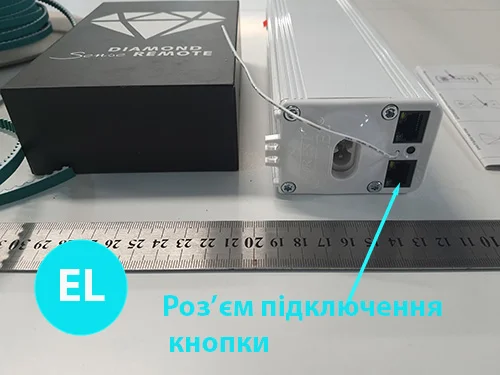

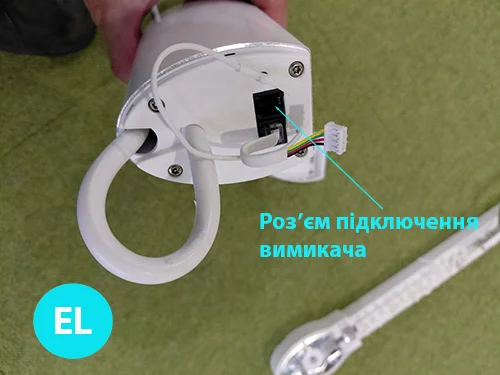

Кожен карниз з мотором з таким керуванням має свій тип конектора для підключення, наприклад RJ9 або RJ45:
Важливою особливістю таких кнопок має бути пружний контакт – для запобігання постійному замиканню клавіші, тому що більшість електрокарнизів для штор для керування використовують імпульсне замикання контакту для виконання команди.

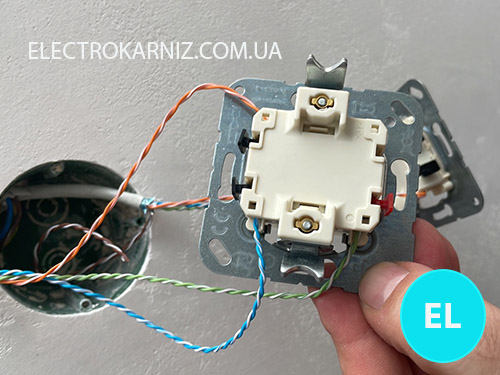

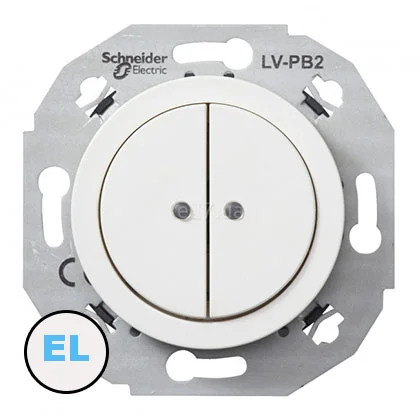

Наприклад, можна вибрати такий тип із вимикачів для штор Berker, або як приклад, із серії Schneider Electric – 2-х клавішний вимикач Renova WDE011271, який може керувати електрокарнизом по кручений парі UTP.

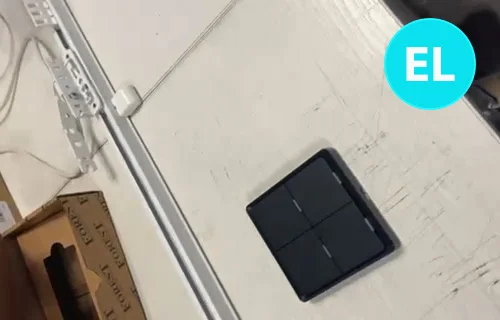

Хоча є й просунуті електроприводи, наприклад, автоматичні карнизи Forest мають кастомізоване налаштування алгоритму роботи двигуна і при замиканні сухого контакту штора рухається доти, доки натиснута кнопка вимикача.
Це зручно при керуванні різноманітними розумними будинками з без потенційним керуванням. Наприклад сигналізації Ajax.
Важлива перевага кнопок для штор Dry Contact

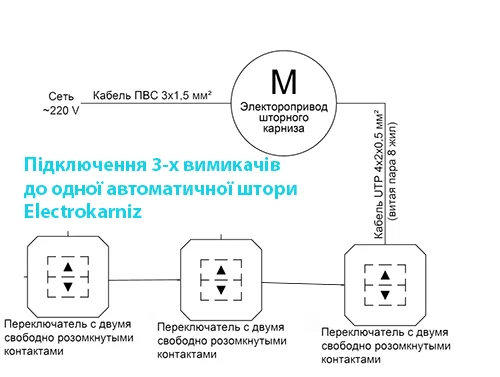

Так як при безпотенційному управлінні ви працюєте просто із замиканням контактів для подачі команди, то тут немає меж у можливостях управління з різних точок квартири або додаткових пристроїв.
Наприклад, ви можете комутувати розумний будинок, кілька вимикачів та інших пристроїв без будь-яких додаткових узгоджувальних пристроїв.
Який із вимикачів перший подасть команду, той і керуватиме шторою (при роботі з керуванням шторами 230 вольт – такого робити не можна уникаючи короткого замикання або зворотних струмів з обмоток метрів).
Циклічний режим роботи автоматичного карнизу
Такий режим роботи є в деяких типах карнизів і він практичний для економії кількості вимикачів, а також використовується в кількох варіантах розумних будинків.

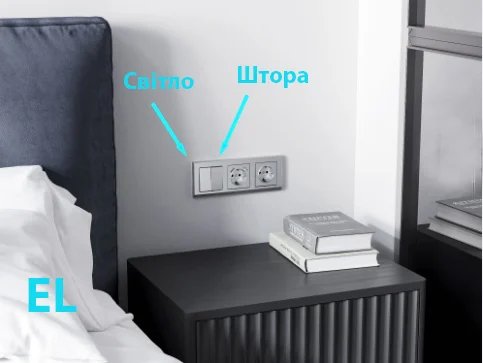

Один із найпопулярніших запитів з ним – управління шторами в такому варіанті як на фото знизу:
Тобто одна кнопка класичного двох-клавішного вимикача керує світлом, а друга кнопка – шторою в циклічному режимі. У такому варіанті не буде нагромадження кнопок у зоні ліжка.
Для різних типів вимикачів в асортименті Electrokarniz є різні типи електроприводів.
Наприклад, китайський автоматичний карниз Dooya Smart управляється ятаким принципом за допомогою напруги 230 вольт (фазний тип підключення).
Для керування за допомогою клавіш з крученою парою за циклічним алгоритмом можна використовувати голландський електропривод для штор Forest Shuttle L.
Режим циклічного керування однією шторою недоступний для автоматики Somfy, але його можна реалізувати за допомогою додаткового реле.
