Опис

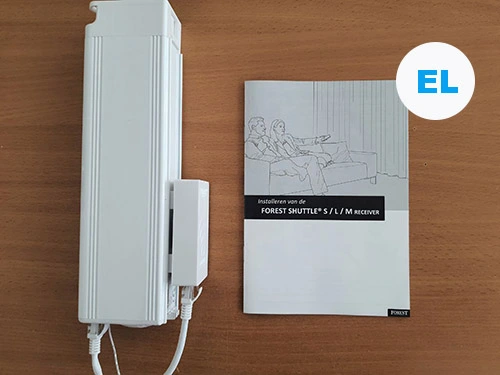

Електрокарниз голландської компанії FOREST – модель SHUTTLE L це самий ходовий автоматичний карниз в Україні та Європі.
У всіх карнизах FOREST які ми пропонуємо використовується єдина шина – FMS , яка має такий вигляд та розміри:
Варіанти керування і функціонал залежить від вибраного типа моторів.
Двигун FOREST SHUTTLE L створений для керування від :
- Пульта дистанційного керування ;
- Вимикача по принципу “dry contact”;
- Смартфона за допомогою декількох видів додатків;
- Ручного штовхання штори Touch Motion;
- Різноманітних розумних будинків по RJ 45.
Це самий розповсюджений карниз з електроприводом ще й тому, що зазвичай клієнти люблять керувати шторами за допомогою пульта. В SHUTTLE L всередині встановлений вбудований приймач частоти 433 МГц.
А враховуючи те, що в пульті є вбудований Таймер – тим більше це дуже зручно.
Характеристики автоматичного карниза FOREST SHUTTLE L
- Вага штори до 40 кг ;
- Швидкість штори регулюється 14/17 см/сек.
- Рівень шуму менше 40 dB
- Живлення – 220 Вольт
- Довжина двигуна – 28 см;
- Клас ізоляції – 2
- Сертифікація – СЕ

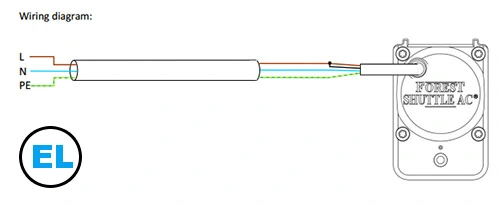

Підключення мотора до мережі живлення відбувається за такою схемою :
В цій схемі буде працювати вбудований приймач, яким можливо керувати за допомогою радіо-пульта Diamond 15-канальний, який є в білому та чорному кольорах.

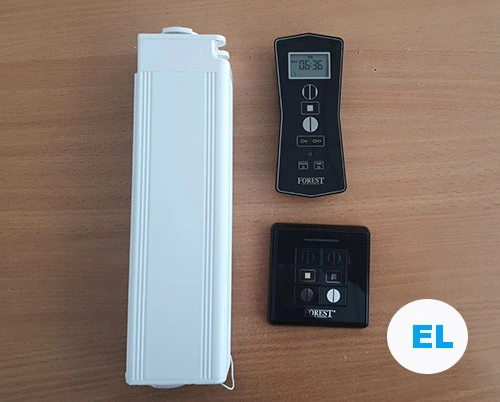

А також настінний безпровідний вимикач Forest (білий та чорний). Ці вимикачі працюють від батарейки і можуть керувати двома окремими шторами, або двома групами штор.
Це зручний варіант коли в середині ниші встановлен електрокарниз для тюля і штори.

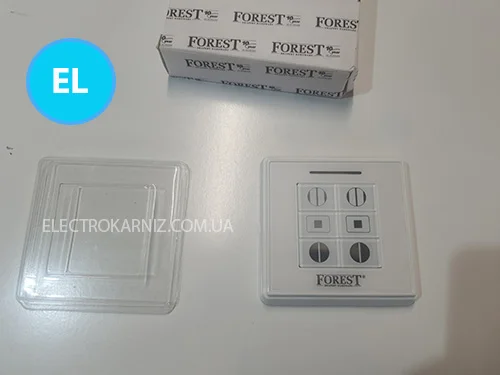

Кнопка для штор білого кольору виглядає таким чином:

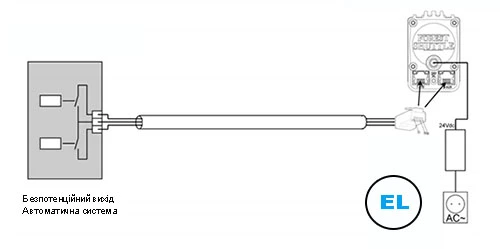

Інша схема підключення – для керування електрокарнизом за допомогою провідного вимикача (обов’язково потрібна консультація по підбору вимикача).
В варіанті два – паралельно буде працювати і вимикач, і радіопульт.
Таймер для електричного карниза Forest Shuttle
Як говорилось раніше в пульті є вбудований таймер, який можливо налаштовувати таким чином :
Карниз FOREST це єдина система в якій дозволяється щоб тканина штори закривала автоматичну рельсу для мінімізації світлових просвітів.
Це досягається завдяки особливій формі бігунка ( комплектується по запиту) – він вигнутий в сторону кімнати – а так як у голландського автоматичного карниза вузька шина всього 20 мм, то тканина зовсім не чіпляє профіль.
При оформленні замовлення крім інших параметрів потрібно вказати спосіб розсувки штори – від середини чи в варіанті складання з однієї сторони.
Від цього залежить комплектування :
Комплектація по замовчуванню в FORESR SHUTTLE L від Електрокарниз :
- Індивідуальний розмір шини в комплекті;
- Двигун SHUTTLE L
- Кабель живлення довжиною 1 метр;
- 10 бігунків на 1 м.п
- 10 голладських гачків для штори;
- Стельове кріплення із розрахунку 1 шт на 50 см ;
- Варіант керування ( за потреби – обговорюється під час формування замовлення );

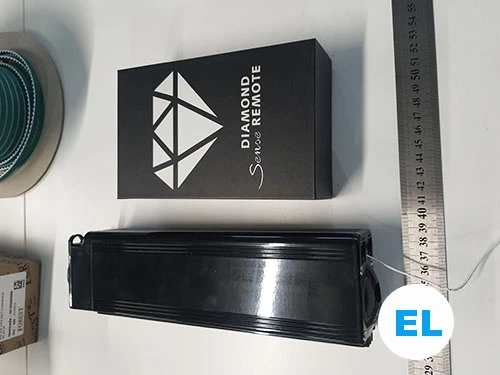

Чорний карниз та електропривод для штор Forest
Це єдиний з всіх виробників автоматичних карнизів у якого є в наявності як білий, так і чорних двигун, та фурнітура для всієї системи.
Весь пластик, бігунки, гачки , фіксатори, та інше.
Двигун в усіх електро карнизах повинен обертатися шторою – для ідеального вигляду гардини.
В моторизованому карнизі Forest він вже вбудований в систему ( в усіх інших цей гачок комплектується окремо і інколи помилково не кладеться в замовлення ). Від зроблений із посиленого пластика і точно ніколи не зламається.
Виглядає на моторі він таким чином.
Автоматичну систему для штор SHUTTLE L дуже легко програмувати, а також додавати будь-які корисні функції які є в моторі.
Для цього просто визначену кількість разів треба натиснути на клавішу програмування (алгоритм вказан в інструкції)
Наприклад щоб змінити швидкість руху штори потрібно просто 2 рази натиснути на кнопку програмування та потримати 4 сек. І так само і інші функції.
Керування шторою Forest Shuttle від смартфона
Двигуном Forest Shuttle L можливо керувати від телефона. Для цього використовується декілька різноманітних блоків які пов’язані з такими додатками :
- Forest Connect
- Apple Home Kit
- Інші блоки з керуванням від сухого контакта за допомогою наприклад HDSL реле та інших варіантів.
- Вимикачі з вбудованим додатком , наприклад Legrand або TUYA.

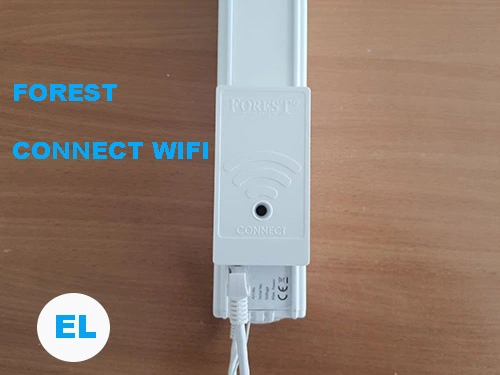

Самий простий варіант керування – це блок Forest Connect – що виглядає таким чином.
В нього дуже простий шаблон додатку, яким зручно керувати окремим карнизом, або групою штор. Встановлювати таймери, відкривання при сході або заході сонця та інші сучасні можливості.

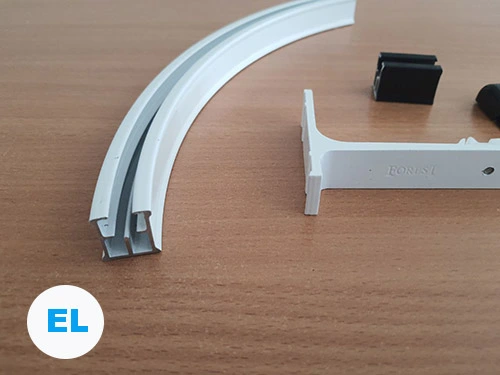

Европейський карниз для штор Forest гнеться з радіусом всього 20 см – що дуже зручно для вузьких ніш та вуглів.
Це самий тонкий електричний карниз з всіх які існують на ринку.
Ширина профілю Forest FMS всього 20 мм.
Це дає мінімізацію зовнішнього вигляду на стелі, та гнуття в вузьких нішах для штор.

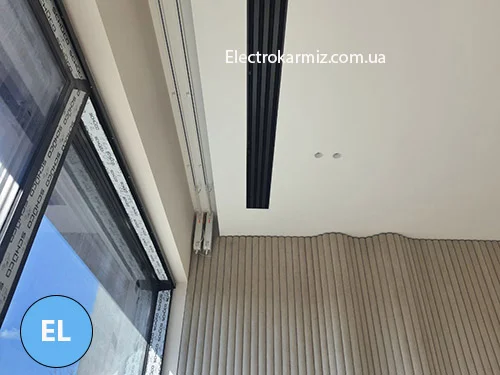

А також можливість встановлення в вузьких нішах з радіаторами та кондиціонерами. На фото зверху ми показали як буде встановлений карниз в ниші 90 *200 мм.
Також можлива мінімізація при встановленні в ниші 200 мм з радіатором для двох електрокарнизів Forest.
Також він має вбудовані зручні гачки для обороту двигуна шторою, за допомогою яких можливо зробити заворіт на необхідну дистанцію, як частково так і повністю.
Але бувають випадки, коли необхідно зробити повний оберт електропривода Forest (наприклад на кутових нішах). Це також продумано виробником і можливо зафіксувати штору з тильної сторони.
Додатковим плюсом розробникам цього європейського електричного карнизу є наявність маленького зворотнього редуктора (в інших карнизах як китайських так і французьких він має розмір такий-же як і в місці кріплення двигуна).
Це дає плюси не тільки з завнішньому вигляді (хоча це також важливо), а і в можливості встановлювати продовжені каретки для варіанту стику довгих карнизів впритул.
При звичайній каретці, вона дуже доходити тільки до краю профілю, а якщо потрібен нахлест штор, то використовувати продовжену.
Також ми встановлюємо її для дуже високих штор в варіанті розсувки в Центрі, щоб було більш повне перекриття.
Наприклад при висоті вікна в приватному будинку електрокарниз Forest Shuttle може бути встановлений і на 7 метрах висоти і чим вище, тим більше треба боротись за кожний міліметр перекриття штори.
Монтаж автоматичного карниз для штор Forest Shuttle L
Ну і на останок декілька слів про зручність монтажа за допомогою розумного кронштейну для стельового монтажу Forest Smart.
Цей кронштейн має підпружинену пласикову вставку яка вдавлюючись вставляє моторизований карниз на його місце і потім закриває його декоративним колпачком.
Такий монтаж виконувати дуже просто – треба тільки вставити середній кронштейн всього карнизу, а далі зафіксувати інші кронштейни на стелі.
Розміри кронштейна всього :

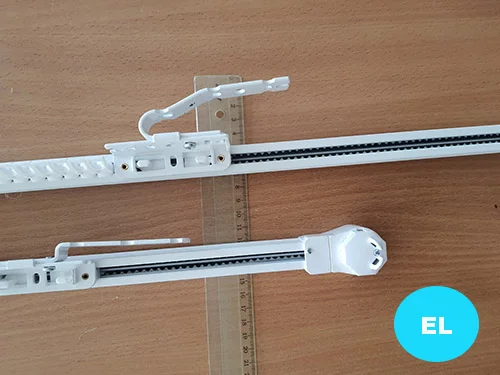

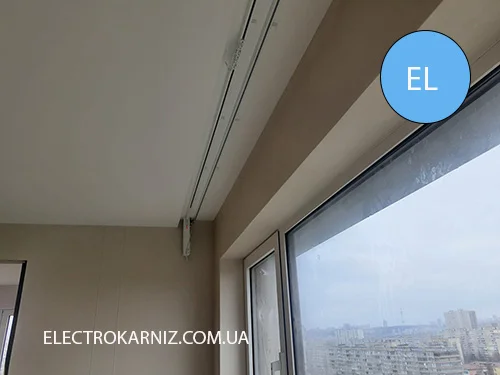

Встановлення двох практично однакових карнизів – механічного KS та електричного Forest Shuttle FMS виглядає дуже гармонійно, особливо це стосується ніш маленької глибини, або при повній відсутності ніши.
Відео з одного із наших об’єктів управління карнизом від пульта:
Крім цього електричний карниз Forest Shuttle L може керуватись за допомогою реле або розумного будинку трьома режимами:
– Пульсуючий: коли короткочасний контакт закриває або відкриває штору повністю – це зазвичай налаштування по замовченню при скиданні електропривода в заводське положення.
– Тривалі: штора рухатиметься протягом усього контакту (часто використовується для систем домашньої
автоматизації)

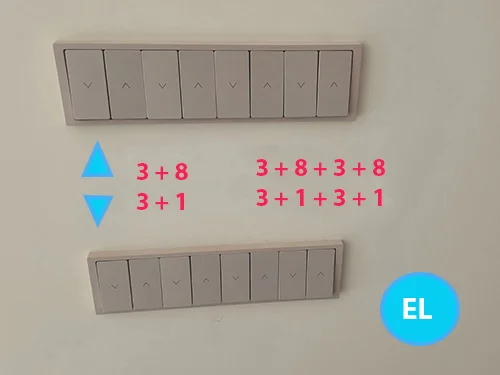

– Однокнопковий перемикач по RJ45 (за принципом дверного дзвінка): один із входів діє наступним чином: відкрити → стоп → закрити → стоп → відкрити → стоп → закрити → стоп і т.д.
Центральним контактов в Forest є № 3
Останній режим зручний для зменшення кількості вимикачів в будинку мінімум в два рази. При ньому одна клавіша може керувати одним карнизом рухом в обидві сторони та її зупинку.
