Це найважливіше питання, яке потрібно вирішити на етапі проведення електрики у будинку чи квартирі. Хоча зазвичай на цьому етапі будівництва будинку господарі ще не до кінця розуміють що вони хочуть – але ми завжди підкреслимо, щоб саме на цьому етапі було фінально вирішене це питання, оскільки іноді потім доводиться переробляти вже зроблене.
На цьому етапі потрібно вирішити, яким чином планується керування електричним карнизом або автоматичною рулонною шторою: за допомогою пульта, вимикача, розумного будинку чи реле. А також можливе поєднання деяких варіантів.
Крім цього, треба розуміти, якими групами керуватимуться штори.
Ці всі завдання зазвичай вирішує дизайнер з інтер’єрів або архітектор – якщо від задіяний на об’єкті і далі ставить завдання виконробу або дає техзавдання електрику.
Підведення кабеля до електричного карнизу чи рулонної штори при управлінні радіо пультом
Це найпростіший для прокладання кабелю варіант керування шторами з електроприводом. Для нього потрібно просто подати живлення 220 вольт або 24 вольти на двигун для карниза.
Зазвичай схема більшості карнизів і ролет виглядає так.
Тобто на електрокарниз подається L (фаза) та N (нуль). Зазвичай заземлення для внутрішніх виробів потужністю 50 W не потрібно. Ми пропонуємо вести цей кабель через усі карнизи або рулонні штори з окремого автомата зі щитової будинку чи квартири.
Зазвичай достатньо товщини кабелю 1,0 кв.мм – хоча якщо у Вас тільки один карниз підійде перетин кабелю і 0,75 кв.м.
Тому що іноді бувають ситуації що це живлення підключають через світло або кондиціонер (або інші прилади) та штори працюють тільки коли світиться :). Так робити не можна.
У варіанті виробів з живленням 24 вольт, або 12 вольт – теж саме підключення, тільки з умовою, що потрібно десь ховати блоки живлення 12 або 24 вольта і обчислити товщину кабелю через втрати.
Подключення штори при управлінні вимикачем 220 вольт
І тут існує два варіанта.
Перший – це коли використовується класичний вимикач для жалюзі з блокуванням кнопок та з керуванням шторою подачею або зняттям живлення 220 вольт.
Саме 220 вольт – тому що при живленні 24 або 12 вольт підключення здійснюється в іншому форматі та для інших типів електрокарнизів (тут працює принцип управління – зміна полярності плюс та мінус).
На схемі видно, що доки не натиснути на вимикач – на двигуні зовсім немає живлення. Тому, звичайно, штора нікуди не рухатиметься.
Тут використовуються класичні вимикачі із двома або трьома кнопками (з допоміжною можливістю натискання команди СТОП).
На фото зверху показано вимикач Legrand Valena.
Ця схема підключення дуже поширена завдяки своїй простоті, але її неможливо використовувати для одночасного підключення декількох автоматичних штор.

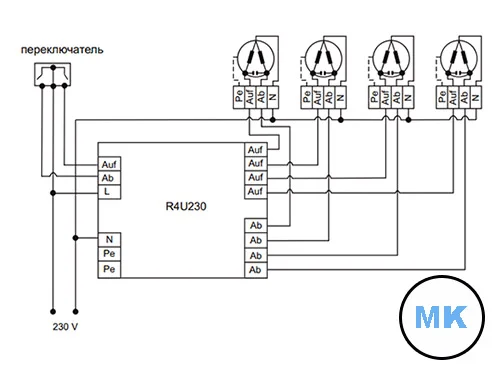

Для групового підключення при вазному управлінні використовуються сумісні реле, наприклад:
Ці реле відключають живлення автоматичної штори, що дійшла до свого кінцевого положення. Це обов’язково потрібно робити – тому що гарантія на двигун при прямому підключенні фаз або нулів всіх двигунів не буде поширюватися.

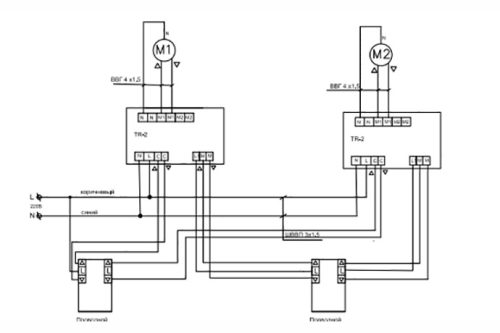

Детальна електрична схема підключення реле для Somfy TR 4 показана на схемі.
Якщо встановити реле не виходить з якихось причин, потрібно окремо розробляти нову схему, і самостійно робити індивідуальне реле для встановлення його на кожен електрокарниз.
Існують простіші схеми особливо при використанні автоматичних штор (карнизів) – керування замиканням сухого контакту.
Підключення електро карниза при управління вимикачем з “сухим контактом”.
Як ми говорили спочатку – при плануванні алгоритму роботи електричного карниза на ранніх етапах будівництва для управління шторами можна використовувати вимикачі безпотенційної роботи.

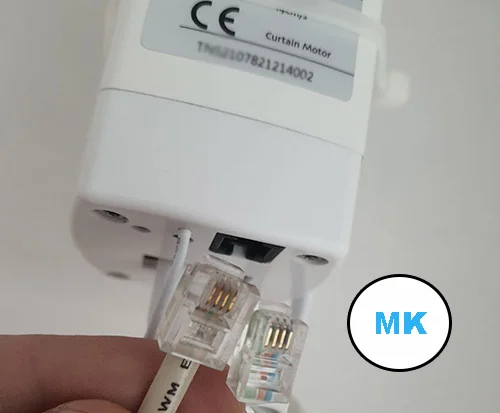

Наприклад, схема управління шторами з двох незалежних місць можна зробити за допомогою кручений пари UTP, яка підключиться до вимикача і роз’єму управління шторою RJ на карниз.
Такі типи карнизів є в будь-яких лінійках моторів – Somfy, Forest, Dooya та інші.

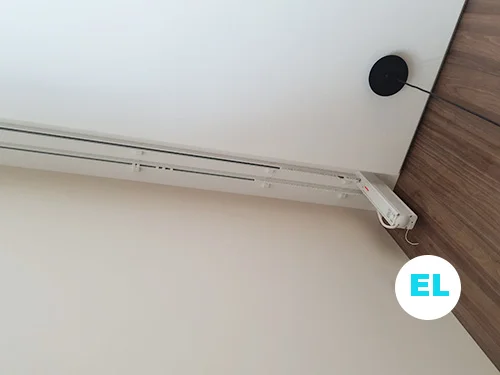

Електрична схема підключення наприклад для автоматичної штори Forest виглядає так:
Тобто живлення 220 (24 вольта) подається окремо і завжди є на двигуні, а керування здійснюється замиканням контактів по вітій парі кабелю UTP.
Які вимикачі використовувати для цього ми паказали в нашому блозі. Наприклад в статті вимикачі Schneider для штор, або кнопки для карнизів виробника Jung.
Причому хочу зауважити, що унікальність двигуна Forest дозволяє навіть керувати двома шторами від одного двоклавішного вимикача.
Куди виводити кабель для автоматичних штор та ролет?
Виведення кабеля в зону електрокарниза залежить від розміщення карнизів чи рулонних штор в середині ниші.
Розглянемо класичні варианті.

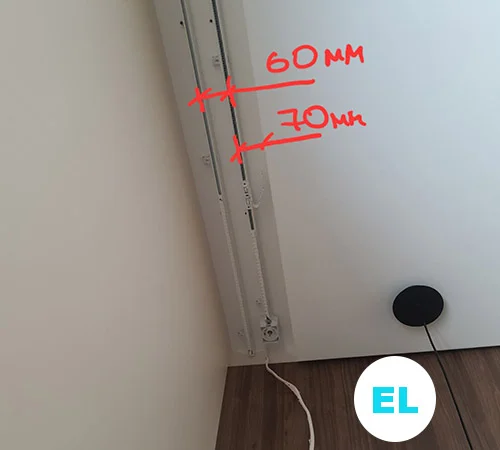

Розміщення в ниші одного автоматичного та одного механічного карнизу використовують нішу від 150 мм (розмір вимірюється від батареї, підвіконня та т.д.).
Першу доріжку розміщують на відстані 60мм-80 мм від краю ниші (ближчий в середину кімнати край), другу механічну штору для тюля мінімум на 60 мм від електрокарниза.

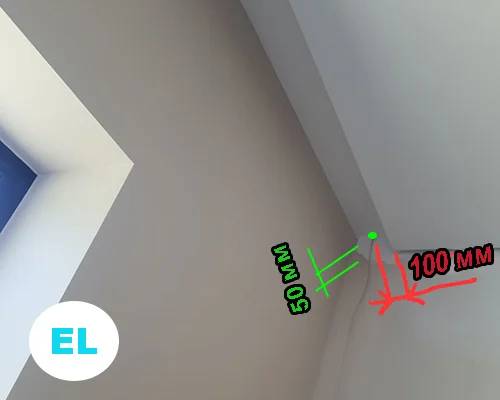

Точку виводу кабелю живлення або керування виводять на відстані 100 мм-120 мм від краю ниші зі сторони встановлення двигуна (місце збірки штори, щоб двигун буд скритий за гардиною.). А також в середину кімнати також треба відступити 40-50 мм.
Така схема виведеня працює також і для варіанта з двома автоматичними карнизами в ниші розміром від 2оо мм.

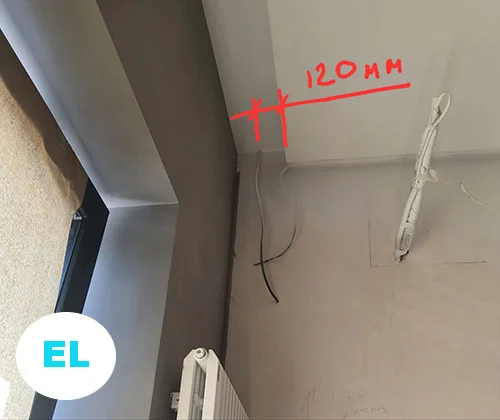

Якщо в ниші виведена підсвітка та її розмір дозволяє розмістити автоматичні штори, то більш ідеальний варіант мінімально відступити 120 мм від краю для виведеня кабелю живлення та керування (з тим-же углубленням 40-50 мм ):
Ми дуже часто зустрічаємо вузькі ниші так-як замовники не звернули уваги при проектуванні на розміщенні батареї біля вікна та її винос.

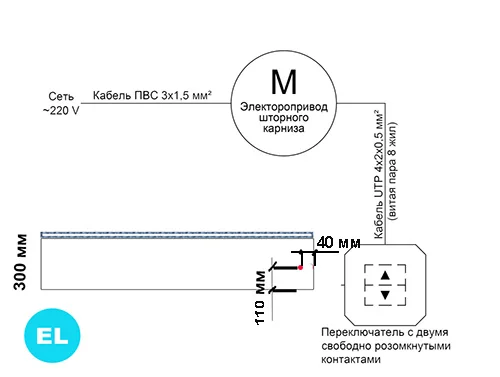

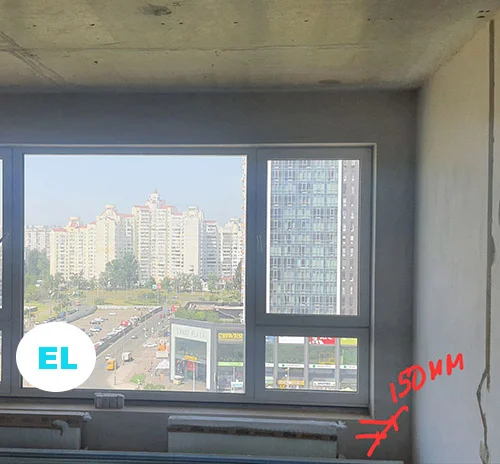

На фото зверху батарея виходить на 150 мм від стіни , тому для ниші з підсвіткою для одного електричного карниза та одного карниза Forest KS біло запропоновано зробити підведення кабелю згідно такої схеми:
Для автоматичних рулонних штор відкритого типу виведення кабеля повинно робити таким чином, щоб він ховався за полотном тканини як у піднятому, так і в опущенному положенні.
