Типи вимикачів Hager та Berker для керування шторами
Управління жалюзі та карнизами стає невід’ємною частиною сучасного інтер’єру, особливо у поєднанні з автоматизованими системами.
Компанія Hager, відома своїми інноваційними електротехнічними рішеннями, пропонує широкий вибір вимикачів та кнопок, призначених спеціально для керування рольставнями, жалюзі та шторами.
Для керування жалюзі та карнизами компанія Hager пропонує такі типи пристроїв:
Кнопки із поверненням (моностабільні кнопки)
При такому рішенні використовуються двоклавішні кнопки для напруги 250 з двома напрямками руху.
Це класичне рішення, коли користувач натискає кнопку “вгору” або вниз, і двигун починає рух жалюзі.
Як тільки кнопка відпущена-рух припиняється.
Приклад моделей:

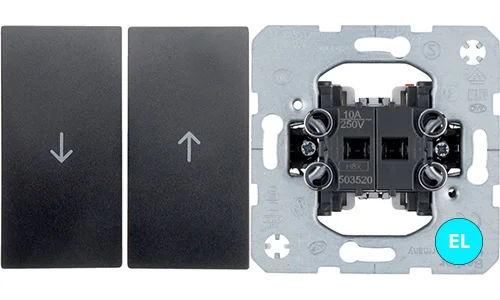

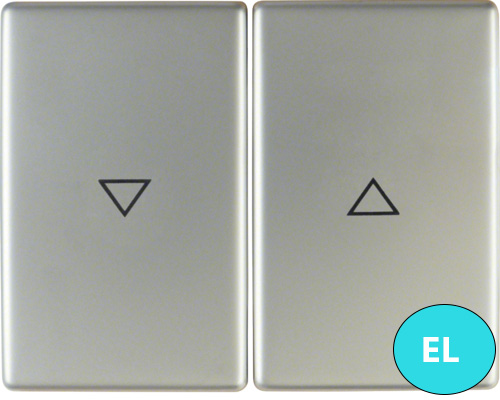

Кнопка для жалюзі 2-клавіша 10А/250В – 503520
Це класичний механізм кнопки, для якого є великий асортимент накладок і рамок як зі стрілками, так і без них у різній колірній гамі.
Вимикачі з фіксацією (бістабільні)
Такі вимикачі фіксують положення, доки користувач не перемкне їх назад.
Як і моностабільні, часто використовуються з простими електроприводами без інтелектуального управління за допомогою подачі напруги 220 вольт для руху в різні боки.
Приклад моделі: Серія Berker 303520
Це бістабільний перемикач, два напрямки із блокуванням одночасного натискання двох напрямків.
Такий механізм вимикача підходить для більшості серій Hager-Berker : S.1, B.3, B.7, K.1, K.5, Arsys, Q.1, Q.3, Q.7, R.1, R.3, Q.9 в найрізноманітніших дизайнах вимикача.
Описані вище два типи вимикачів є традиційними механічними пристроями, що працюють переважно з фазними електроприводами для електричних карнизів, автоматичних рулонних штор та жалюзі.

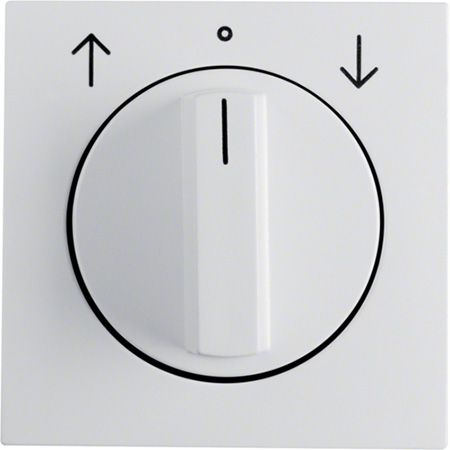

Також в асортименті Berker є поворотний дизайнерський вимикач 384103 для керування тими самими фазними електроприводами для штор та жалюзі 250 В.
Популярні серії фурнітури Berker для жалюзі
Berker S.1
Ця серія відрізняється класичним дизайном із м’якими, плавними лініями.
Доступні кольори: білий, бежевий та інші.
Асортимент включає вимикачі, розетки, димери та USB-порти.
Berker Q.1
Відмінна риса – бархатиста на дотик поверхня та елегантні закруглені форми.
Колірні рішення: білий, антрацит, алюміній.
Ідеальний вибір для інтер’єрів у стилі мінімалізм.
Berker R.1 та R.3
Сучасні моделі з круглим центральним елементом.
У серії R.3 акцент на контрасті між колом та квадратною рамкою.
Матеріали виконання: пластик, скло, метал.
Добре вписуються в інтер’єри в стилях хай-тек та лофт.
Berker 1930
Серія в дусі ретро та Баухауса. Вимикачі з фарфоровими корпусами і перемикачами, що обертаються.
Кольори: класичний білий та елегантний чорний.
Ідеально підійде для любителів вінтажного стилю та класики.

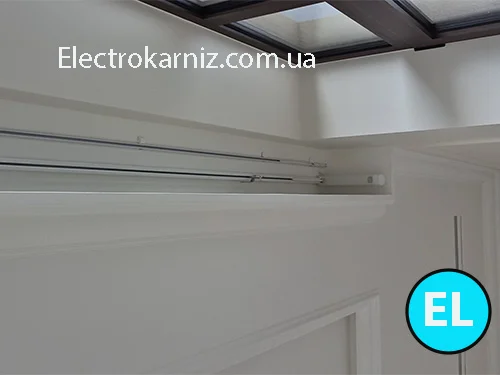

Схема підключення вимикача Hager до електрокарнизу по вітій парі
При керуванні автоматичними шторами або рулонними шторами з великою кількістю виробів у будинку/квартирі більш практичним використовуватиме управління по кручений парі.
Таке керування використовується з автоматичними карнизами із вбудованим блоком керування “сухим контактом”.
До них відносяться наші моделі:

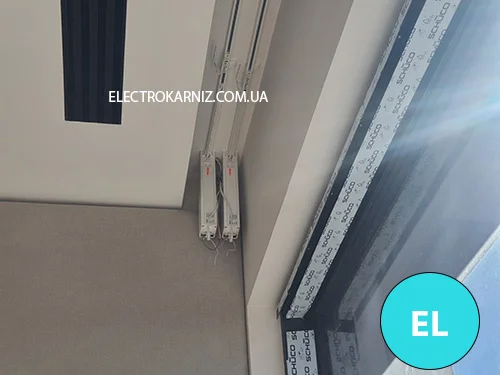

- Forest Shuttle L (Нідерланди)
- Dooya Smart (Китай)
- Somfy DCT (RTS)
За цією схемою до двигуна для штор підводиться кручена пара для подачі команд ролеті або карнизу, а також нуль + фаза для запитки електроприводу 250 В.
Для керування такою шторою можна використовувати великий асортимент кнопок, тому що тут не потрібно блокування зворотного ходу, як з використанням фазних моторів.

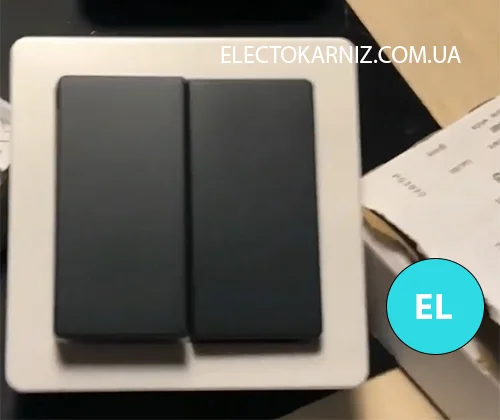

Одним з найпростіших є 2-х клавішний механізм Berker 5035 (без фіксації 2 NO) на який можна встановити найрізноманітніші накладки:
Одна клавиша будет отвечать за одно направление шторы, вторая за другое.
Останавливать штору , например на электрокарнизе Forest Shuttle или Dooya Smart возможно повторно нажав на клавишу выбраного движения.

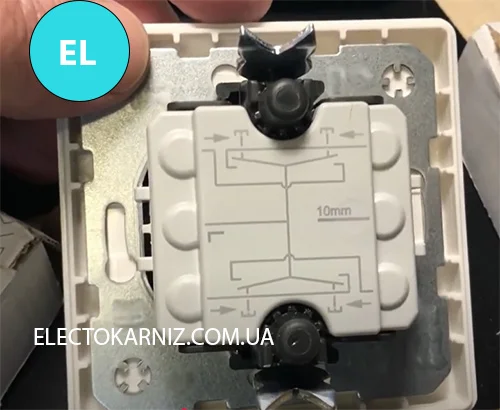

Унікальна чотирикнопкова клавіша Berker 503404 для штор
Для автоматизації карнизів цікавим рішенням є 2-кнопкова клавіша БЕЗ ФІКСАЦІЇ Berker 503404 з чотирма групами контактів.
Для керування електричними карнизами за допомогою нього можна керувати двома та більше шторами одночасно, без будь-яких додаткових реле.
Її схема така:
Таким чином, зі схеми видно, що кожна клавіша може замикати контакт і таким чином давати команди на рух штори.
На цю подвійний вимикач для штор Hager можна встановити як одинарну, так і подвійну накладку з різним маркуванням.
Або без неї, як показано на фото зверху.
У данного немецкого производителя очень большой выбор накладок, которые подходят как механизмам звонковых выключателей для управления шторами по сухому контакту.
Використання для карниза дешевого дзвінкового вимикача Berker
Для управління сучасними електрокарнизами можливо використовувати і самі прості вимикачі.

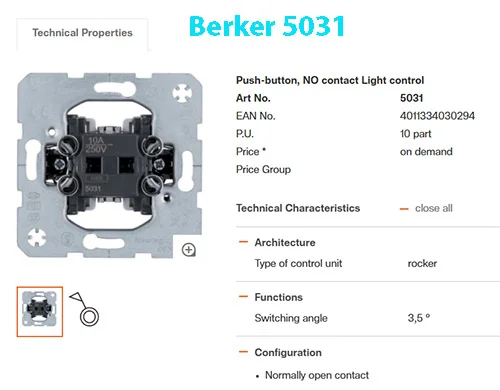

Наприклад одноклавішну кнопку Berker 5031 .
Цією клавішею можливо керувати шторами по принципу циклічного управління.
В карнизі Dooya Smart та Forest Shuttle L є цей режим, при якому при послідовному натисканні буде такий принцип: Рух Вправо – СТОП- Рух Вліво- СТОП-Рух Вправо і так по циклу.
Це корисний режим для керування розумними системами, або якщо ви хочете управляти по 3-х жильному кабелю одночасно і вимикачем і смартфоном.
Реле для групового керування штограми з вимикачем BERKER

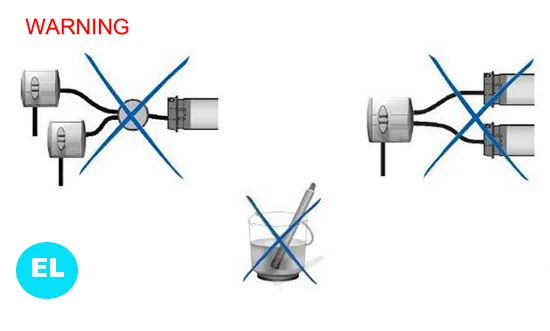

При керуванні одночасно кількома електричними шторами або ролетами при використанні фазних двигунів для штор обов’язковим є використання реле, що синхронізує.
Зовнішній вигляд синхронізуючого реле може бути різним, як за розмірами, так і функціоналом.
Основне його призначення відключати від мережі напруги 250 вольт кожен виріб, який зупинився на всій верхній або нижній кінцевій точці.
Без використання такого реле для групового управління шторами гарантійні зобов’язання не поширюються.
Крім основної функції, дані пристрої можуть виконувати і додаткові корисні деталі, такі як встановлення пріоритету в керуванні виробами та інші.
Наприклад, при одночасному натисканні кількох кнопок – інші вимикачі за винятком одного будуть заблоковані.

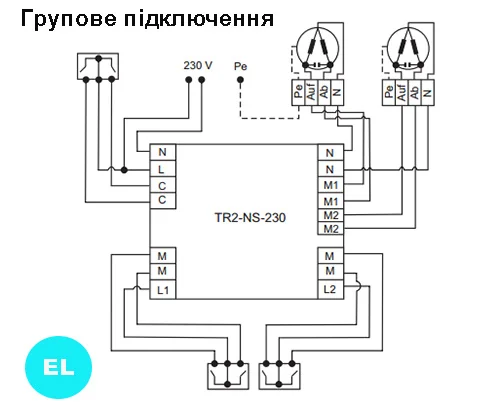

Схема може бути такою:

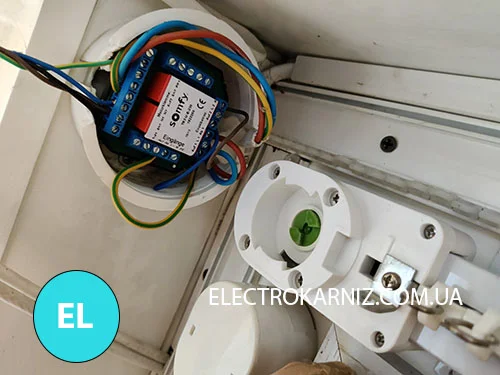

На фото згори показано підключення вимикачів для штор Schneider на базі реле Somfy TR2.

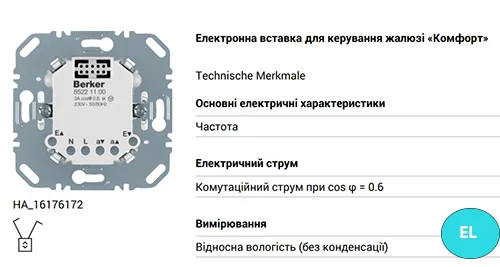

Електронна вставка для керування карнизами та жалюзі “Комфорт” від Hager-Berker
Більш просунутим рішенням для керування електричною шторою, ніж класичні двоклавішні вимикачі/кнопки, є вставка “Комфорт”.
У цьому вимикачі Berker вже вбудовані реле як для індивідуального, так і для групового та центрального управління електрокарнизами та жалюзі.
Через цю вставку можна підключати таймери та сценарії за допомогою пристрою Hager-Berker.

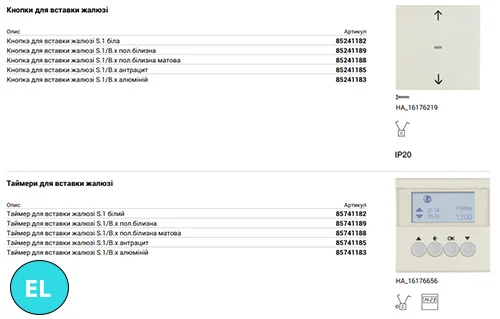

Наприклад, використовувати накладку для вставки або таймер.
