Електрокарниз DOOYA SMART пульт + WIFI

Опис

DOOYA – це один з самих динамічних виробників автоматики для штор та ролет. Бренд з довгою історією і світовим  визнанням.

Також це один із самих перевірених виробників моторів та надійна система  – тому ми даємо на них гарантію цілих 3 роки, так як на 100 % впевнені в їх якості.

Ми вже більше 8 років встановлюємо їх нашим клієнтам  і радимо серед інших варіантів завдяки гарній ціні, якості та дизайну.

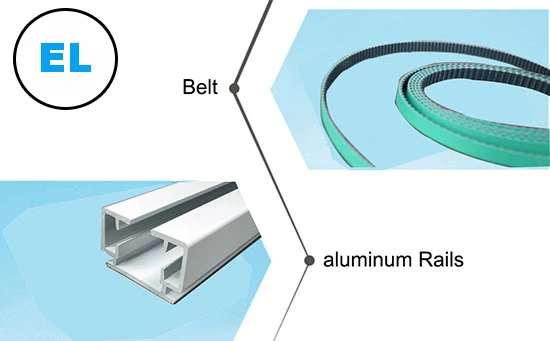

Тому-що в виробництві використовуємо посилені ремені та каретки :

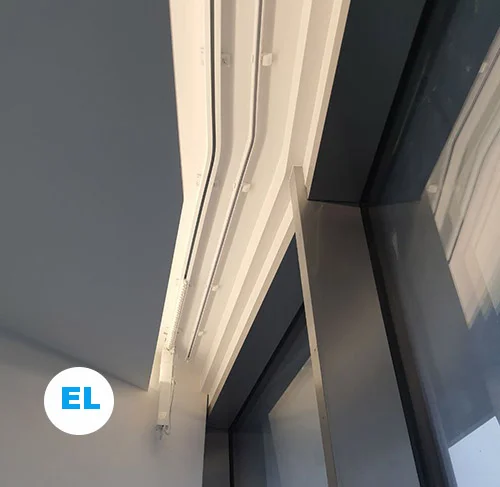

Якісну алюмінієву шину, яка вигибається в кути та еркери, та укомплектована прихованими кронштейнами та всім необхідним для навішування штори.

У ELECTROKARNIZ  в наявності є такі типи електроприводів цього виробника.

• DOOYA – Standart WT
• DOOYA – Standart RTS
• DOOYA – Silent IO
• DOOYA – Heavy WT
• DOOYA – Heavy RTS
• DOOYA SMART – для керування ПУЛЬТ+СМАРТФОН+ВИМИКАЧ.

Мотори серії Standart RTS та WT ми розглядали в розділі про бюджетні китайські карнизи.

Сама просунута версія електричного карниза Dooya

При великій кількості електроприводів для штор в нашому асортименті ми використовуємо дві основні моделі: універсальну Dooya Smart  (вбудоване керування від WIFI) та тиху версію Dooya Silent.

Шторний автоматичний карниз SILENT це більш просунута версія яка відрізняється від класичного наступним:

• Значно пониженим рівнем шуму ;
• Наявністю зворотнього зв’язку ;
• Наявністю плавного старту та стопу;
• Наявність різних режимів керування ;
• Більш сучасний зовнішній вигляд ;

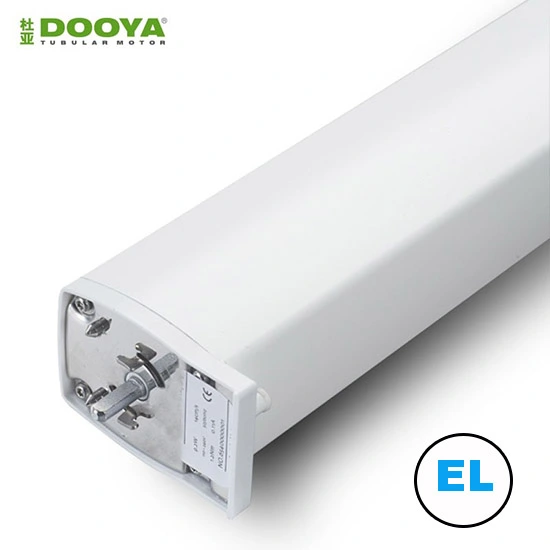

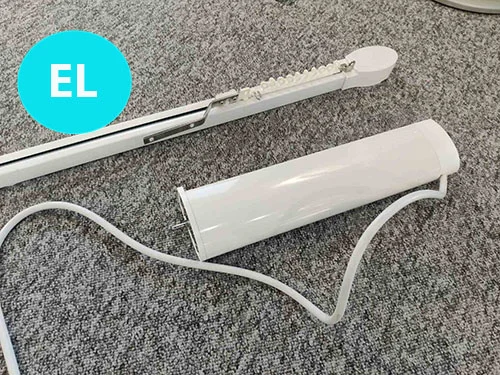

Вигляд китайського автоматичного карниза SILENT :

Характеристики мотора SILENT :

• Вбудований приймач з функцією зворотнього зв’язку ;
• Вбудований порт RJ для керування вимикачем , або розумним будинком ;
• Вбудований Touch Motion для полу-автоматичного керування ;
• Вага штори до 50 кг;
• Довжина штори до 12 метрів ;
• Живлення 220 Вольт ;
• Потужність – 45 W
• Вологозахист IP-20
• Швидкість – 15 см/сек;
• Можливість керування за допомогою телефона ;
• Фіксовані кінцеві точки для зупинки штори;

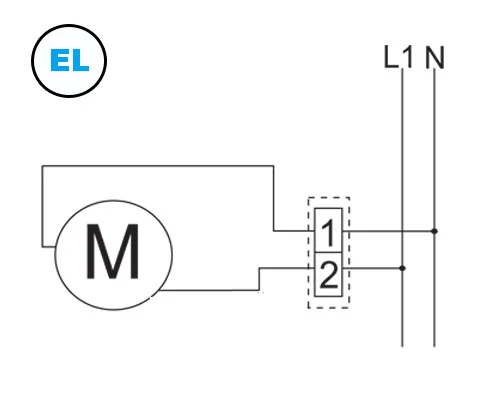

Схема підключення :

Один з самих тихих електрокарнизів для штор

Основною перевагою SILENT серед інших автоматичних китайських карнизів є тихохідність роботи двигуна та шини.

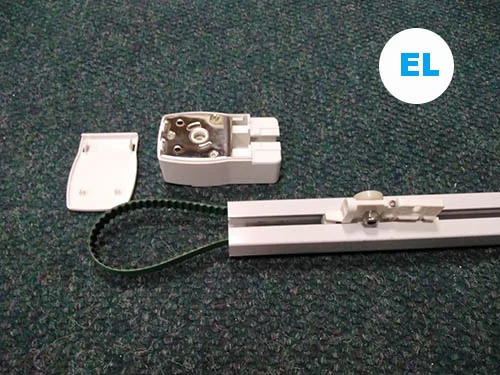

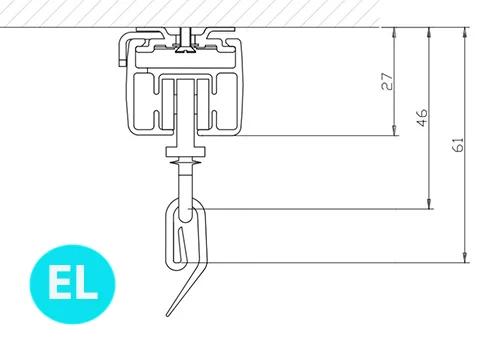

Починаючи з шини на яку вішається штора тиша роботи досягається особливою формою бігунка та наявністю на ньому рухомих колесиків, завдяки яким навіть при низькій потужності мотора, та важкій гардині штора рухається легко і без зайвого звуку.

Завдяки формі карниза Dooya Smart та Silent, бігунок має тільки один напрямок і фіксований з обох боків.

Крім того цей бігунок – розбірний і значно меншого розміру ніж у інших китайських карнизах, що дає можливість шторі збиратись в меншу збірку по сторонах вікна, тим сами не закриваючи його.

Також бігунок розбірний, та крутиться на 360 градусів – це дає можливість не деформувати красиво укладену штору.

Також широкий армований ремінь має потужну фіксацію з шестерней приводу  і завдяки цьому при тихому двигуні тихо працює і карниз.

Кріплення цієї системи для стелі дуже просте за допомогою кронштейну прихованого монтажу. В профілі є паз куди фіксцється кронштейн і потім фіксується .

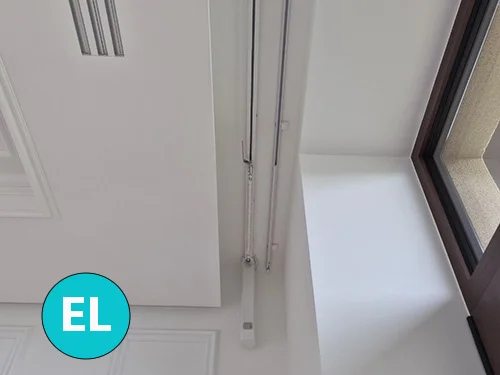

На фото зверху показане встановлення профілю для автоматичної штори біля механічного карнизу KS.

Підключення карниза для штор SILENT

Система Dooya Silent може керуватись за допомогою 4 варіантів :

• За допомогою пульта радіоуправління на частоті 433 МГц
• За допомогою класичного настінного вимикача ;
• За допомогою Телефона (при замовленні блока управління або модифікації двигуна Dooya Smart)
• За допомогою системи Touch Motion

Завдяки цьому в ньому можливо одночасно поєднати всі ці варіанти.

Це дуже корисно при одночасному розташуванні декількох вимикачів в декількох зонах в приміщенні, наприклад в залі чи спальні.

Для керування шторами від вимикача можливо навіть спланувати схему при якій від буде працювати нагадуючи схему прохідного вимикача.

Наприклад в спальні завжди встановлюють штори з двох сторін ліжка і в класичних карнизах з управлінням 230 вольт, зробити це трохи складно, але за допомогою мотора для штор Silent це можливо.

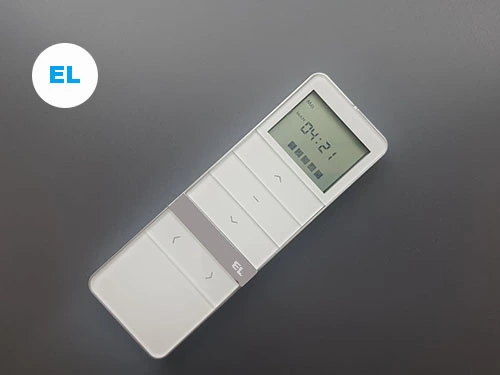

Можна поєднати керування від вимикача замовника та чорного або білого пульта Dooya від Electrokarniz.

Причому паралельно керуючи карнизом за допомогою смартфона.

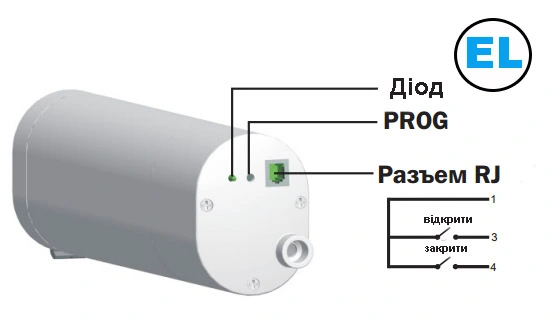

Управління з допомогою вимикача виконується через connector RJ по наступній схемі :

Вимикачі можливо використовувати багатьох виробників, наприклад JUNG, LEGRAND, GIRA , SCHNEIDER та інші.

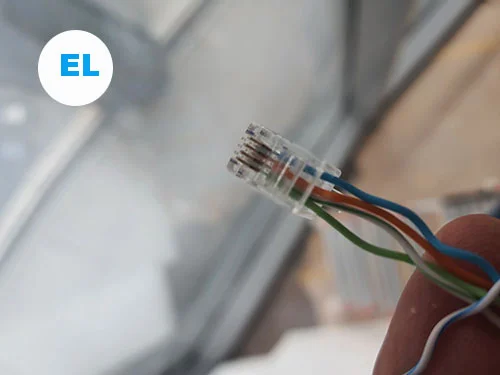

По витій парі для SILENT та SMART за допомогою коннектора RJ9:

Комплектація замовлення китайського електрокарниза Dooya Smart та Silent

Всі наші китайські автоматичні карнизи Dooya мають таку комплектацію “по замовченню “ з можливістю індивідуального корегування.

• Індивідуальний розмір карниза з шагом в 1 мм 😊
• Двигун який встановлений з однієї з сторін ;
• 10 посилених бігунків на 1 метр довжини карниза ;
• 10 французьких гачків для
• Стельове кріплення через кожні 50 см ;
• Фіксатори штори з двох сторін;
• Посиленна каретка трьох видів в залежності від модифікації відкривання ;



Керування мотором за допомогою вимикача, пульта, Smart Home та інших варіантів прораховуються і комплектуються по запиту замовника окремо.

Керування шторами телефоном за допомогою WIFI карниза Dooya Smart

Для керування від телефону необхідно використовувати блок управління Сonnector Dooya , який може керувати автоматичними шторами в усій квартирі чи котеджі, або купити розумний карниз Смарт в якому вже вбудований блок керування від смартфона.

Управління шторами від телефону може бути виконано двома способами:

       ♦  Використовуючи двигун для штор Dooya Smart з вбудованим блоком WiFi (самий популярний варіант);

       ♦   Здійснюється за допомогою застосунку  Сonnector який можливо скачати з PlayMarket або Appstore (для моделі Silent);

Модифікація електрокарниза Dooya Smart не потребує додаткових роутерів, все вбудовано всередині карниза, потрібно тільки зробити підключення згідно схеми керування WIFI (додається інструкція).

Дуже важливою перевагою є те, що застосунок для карнизів дуже ергономічний , з картинками і надписами на різних мовах, включаючи українську.

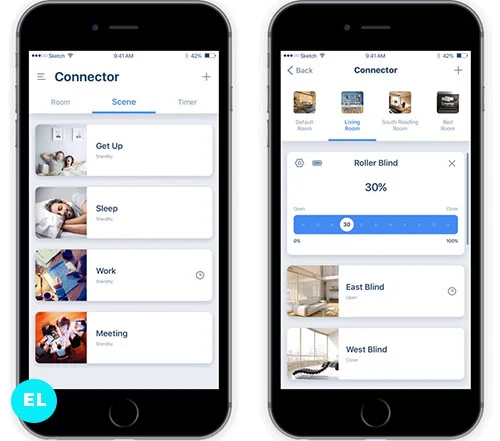

Фото застосунку :

Також разом з ним можна керувати електричним карнизом за допомогою пульта, або вимикачи :

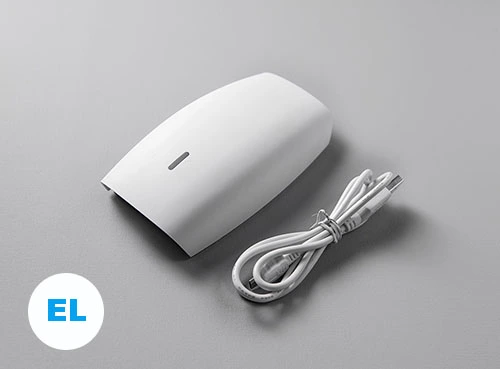

Характеристики блока Dooya Connector :

• Керування до 50 карнизів чи ролет за допомогою телефона ;
• Створення сценаріїв для групового керування ;
• Виставлення таймерів як для окремих ролет, так і для груп;
• Управління за допомогою голосових помічників Siri, Alexa, Google Assistence;
• Багатомовний додаток;
• Можливість виставлення процентів для відкривання штори;
• Ергономічний застосунок;

Блок Сonnector Dooya під’єднується до WIFI в квартирі і далі працює з карнизами чи ролетами в тих зонах, де є мережа WIFI (зручно використовувати для групового керування);

Рекомендації по замірам електричного карнизу DOOYA Smart

Наші карнизи для штор виготовляються індивідуально в заказаний розмір.

Для прямого карниза встановленого в стельову нішу ми рекомендуємо  від краю ниші відступати від 1,0 – 2,5 см з кожної зі сторін.

Це робиться для того, щоб в місті збирання штори була можливість обернути мотор тканиною  і зафіксувати на спеціальному гачку (іде к комплекті).

Якщо карниз буде збиратись в одну з сторін, то більша дистанція має бути зі сторони збірки штори ( зазвичай це сторона кріплення двигуна);

У випадку коли біля штори на автоматичному карнизі буде встановлюватись механічний карниз KS (для тюля), то його розмір має бути таким-же як і в автоматичному карнизі Dooya на цьому вікні (так-як ця доріжка буде ближче до вікна і прикриватись шторою);

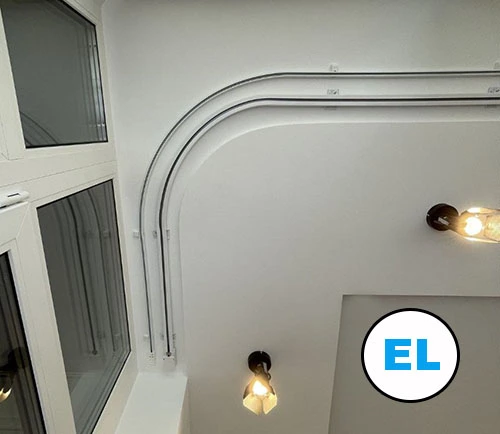

Для встановлення в вуглові ніши, або гнуті карнизи необхідно індивідуально розглядати варіанти розміщення.

Також важливо правильно прокласти кабель живлення та керування до карниза і позначити точку його виводу.  Вивід кабелю живлення, або керування шторою має бути зі сторони збірки штори – тому-що саме там устанавлюється двигун, щоб його не було видно на вікні.

Відстань від двигуна на 1-2 см ближче до вікна, щоб його не було видно з будь-якої сторони .

Особливо це важливо якщо автоматизується прозора тюль, якою зазвичай не обгортається електропривод штори.

Рекомендації по встановленню автоматичного карниза DOOYA

Рекомендації стосуються розміщення прямого карниза .

Зазвичай для встановлення штори виготовляють ніши в які ховають рельсу з бігунками.

Основна ціль ниши – це :

• мінімізувати світові засвіти при закритих шторах;
• сховати зовнішній вигляд механізмів;



Причому хочеться зауважити, що сам двигун зазвичай ніхто не ховає, так-як він обертається шторою зі сторони її збирання (для цього в комплекті є спеціальні гачки) .

Буває електрокарнизи та механічні карнизи встановлюють і без ниші – наприклад низька стеля, панорамні вікна до стелі та інше, але зазвичай її намагаються зробити.

Розмір ниші для одного електричного карниза має бути шириною мінімум 100 мм, а краще 120 мм .

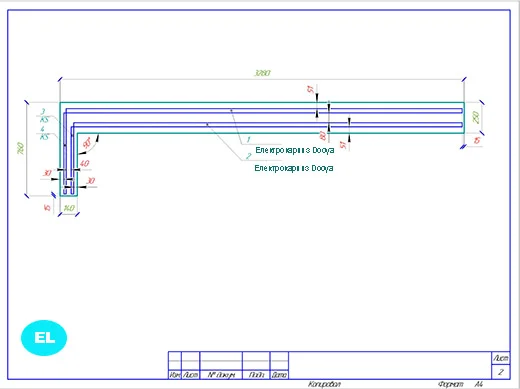

Є загальні рекомендації по розміщенню, вони виражені на цьому фото :

Крім автоматики в ній зазвичай встановлюють карнизи для тюля, а також для розміщення треба врахувати інші предмети у ніші, щоб отримати красиві штори: підвіконня, батареї, лампи, кондиціонери та іонізатори повітря та інше.

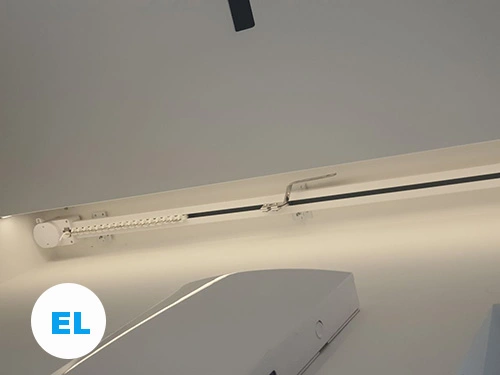

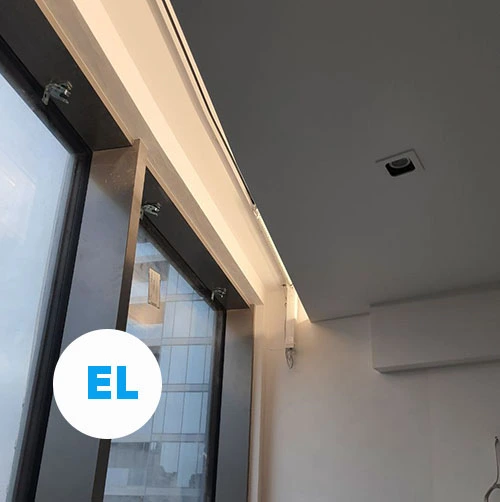

На фото ніша з шириною 120 мм в яку встановлений один карниз. Ці 120 мм виміряються вже після підвіконня чи батареї.

Для того щоб встановити один електричний карниз, а другий механічний (наприклад під тюль) – треба виготовити нішу мінімум  150 мм , щоб була можливість зробити красиву викладку штори за допомогою тесьми.

Для двох автоматичних карнизів DOOYA  в одній прямій ниші потрібно мініму 200 мм ширини.

Самим розповсюдженим варіантом з нашого досвіду все-ж таки є варіант де затемнююча важка гардина робиться на автоматиці, а тюль на ручному керуванні за допомогою карниза KS – і як було сказано раніше 150 мм це мінімальний розмір для красивої штори.

Відстань від края ниші до карниза з боку кімнати має бути в прямому карнизі 65 – 80 мм до центра профіля , а між двома сусідніми карнизами 70-100 мм – також в залежності від тканини.

Важливим моментом в пользу виготовлення ніші є необхідність приховати карниз і засвіти від сонця, так як в усіх китайських карнизах штору потрібно навішувати нижче профілю.

Причиною такої навіски є ширина профілю та форма бігунків.

Наприклад в електричному карнизі Forest штору можливо піднімати до самої стелі.  Ми дослідили дві ці системи в статті порівняння електрокарнизів Forest та Dooya Smart.

Схема підключення електрокарниза Dooya Smart для керування від смартфона

Універсальність цього двигуна справді унікальна і в залежності від того як його підключити: він буде або керуватись від вимикача, або від пульта, або від Wifi.

Дротове підключення цього надійного китайського моторизованого карниза виконується по такий схемі:

При цьому підключенні також можливо керувати автоматичними шторами і від пульта, або смартфона якщо до карниза підведено 4-жильний кабель з можливістю подати “нуль” на синій кабель. Якщо Ви підвели тільки три кабелі, то можливо також підключити цю модель, або вибрати дешевий електрокарниз Dooya Switch.

Якщо потрібно просто підключити карниз, щоб штора керувалась від пульта або по WIFI від смартфона, то достатьо просто зробити таке підключення.

Електопривід штори бажано підключати від окремого автоматата 230 вольт і це повинен робити сертифікований електрик з допуском до цих робіт та з професійною освітою.

Схеми підключення електричних карнизів також можна побачити по посиланню в нашому блозі.

Якщо у Вас є питання по підключенню ви завжди зможете отримати консультацію у нашого менеджера.
