Электрокарниз DOOYA SMART пульт + WIFI

Описание

DOOYA – это один из самых динамичных производителей автоматики для штор и роллет. Бренд с длинной историей и мировым признанием.

А електрокарниз Dooya SMART — это одна из самых последних, современных и тихих версий этого бренда.

Также это один из самых проверенных производителей моторов и надежная система. Поэтому мы даем на них гарантию целых 3 года, так как на 100% уверены в качестве.

В линейке данных китайских автоматических карнизов есть как очень дешевые серии, так и продвинутые с очень тихой работой, управлением от смартфона и многое другое.

Один из таких продвинутых вариантов есть моторизированный карниз Dooya Silent.

Мы уже более 8 лет устанавливаем шторы этого бренда нашим клиентам и советуем среди других вариантов благодаря хорошей цене, качеству и дизайну.

У данного производителя очень большая линейка комплектации , для изготовления нашей модели SMART  мы используем усиленные ремни и каретки:

Качественную алюминиевую шину, которая изгибается в углы и эркеры:

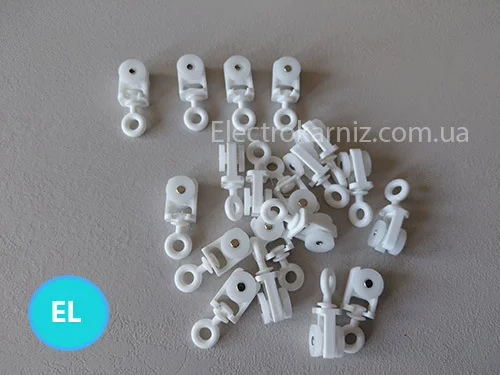

Тихую фурнитуру и бегунки на подвижных колесиках уменьшающих силу трения и позволяющих управлять большими и тяжелыми шторами.

Возможности моторов для штор производства DOOYA Smart

В ELECTROKARNIZ есть в наличии такие типы электроприводов этого производителя.

DOOYA – стандарт WT
DOOYA – стандарт RTS
DOOYA – Silent IO

DOOYA – Heavy WT
DOOYA – Heavy RTS

И самая современная модель DOOYA Smart — с управлением от смартфона и приложения.

Моторы серии Standart RTS и WT мы рассматривали в разделах бюджетных китайских карнизов.

Самая тихая версия электрического карниза на пульте

Среди большого разнообразия китайских электрокарнизов чаще всего мы используем две модели: Dooya Smart и Dooya Silent.

Шторный автоматический карниз SILENT это более продвинутая версия, которая отличается от Standart следующим:

• Значительно пониженным уровнем шума;
• Наличием обратной связи;
• Наличием плавного старта и стопа;
• Наличие различных режимов управления;
• Более современный внешний вид;

Вид китайского автоматического карниза SILENT:

Характеристики мотора SILENT :

• Встроенный приемник с функцией обратной связи ;
• Встроенный порт RJ для управления шторой с помощью выключателя или умного дома ;
• Встроенная функция Touch Motion для управления автоматикой с помощью рук ;
• Вес шторы до 50 кг;
• Длина карниза до 12 метров ;
• Напряжение питания 220 Вольт ;
• Мощность – 45 W
• Влагозащищенность IP-20
• Скорость – 15 см/сек;
• Возможность управления с помощью телефона ;
• Фиксированные концевики шторы;

Схема подключения :

Один з самих тихих карнизов с электроприводом для штор

Основным преимуществом SILENT среди других автоматических китайских карнизов есть тихоходность работы двигателя и шины.

Начиная с шины, на которую вешается штора, тишина работы достигается особой формой бегунка и наличием на нем подвижных колёсиков, благодаря которым даже при низкой мощности мотора и тяжелой гардине штора двигается легко и без лишнего звука. А благодаря форме карниза бегунок имеет только одно направление и фиксированное с обеих сторон.

Внешний вид карниза которым комплектуется модификация Dooya Smart и Silent:

Кроме того этот бегунок умного электрического карниза Dooya Smart или Silent  более миниатюрный, чем все остальные китайские карнизы (что дает преимущесто более маленькой сборки и тем самым не минимизируя закрывание светового проема окна).

Также он имеет ось вращения 360 градусов — что даст меньшее заламывание шторы при их красивой укладке.

Также широкий армированный ремень имеет мощную фиксацию из шестерен привода и благодаря этому при тихом двигателе тихо работает и карниз.

Подключение к сети карниза для штор SILENT

Система Dooya Silent может управляться с помощью 4 вариантов:

• Посредством пульта радиоуправления на частоте 433 МГц;
• При помощи классического настенного выключателя;
• С помощью Телефона (при заказе блока управления);
• С помощью системы Touch Motion;

Благодаря этому в нем можно одновременно совмещать все эти варианты.

Это очень полезно при одновременном расположении нескольких выключателей в нескольких зонах в помещении, например, в зале или спальне.

Для управления шторами от выключателя возможно даже спланировать схему, при которой они будут работать напоминая схему проходного выключателя.

К примеру в спальне всегда устанавливают шторы с двух сторон кровати – и в классических карнизах с мотором с управлением 220 вольт, сделать это сложно – но с помощью мотора для штор Silent это возможно.

Причем параллельно управляя карнизом с помощью смартфона и пульта.

Управление с помощью выключателя выполняется через connector RJ по следующей схеме:

Выключатели могут использовать многих производителей – например JUNG, LEGRAND, GIRA, SCHNIDER и другие.

По витой паре для SILENT:

Комплектация автоматического карниза от ELECTROKARNIZ

Все наши китайские автоматические карнизы для штор Dooya имеют такую комплектацию по умолчанию с возможностью индивидуальной корректировки:

• Индивидуальный размер карниза с шагом в 1 мм 😊
• Двигатель для шторы с механизмом для установки с одной из сторон;
• 10 усиленных бегунков на 1 метр длины карниза;
• 10 французских крючков для навески;
• Потолочный крепеж через каждые 50 см;
• Фиксаторы шторы с двух сторон;
• Усиленная каретка трех видов в зависимости от модификации открывания;

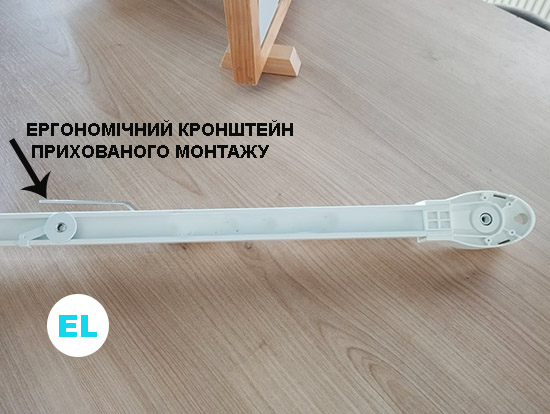

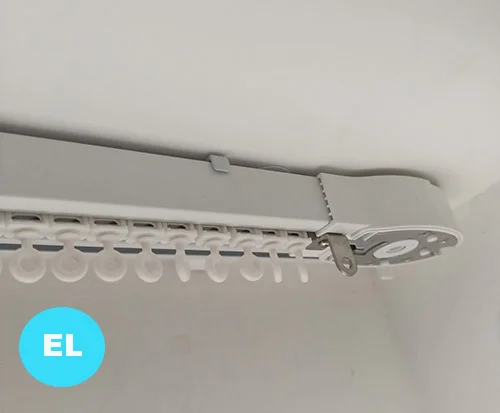

Данный крошнтейн Dooya Smart вставляется в средину карниза и визуально не виден после установки:

Управление мотором с помощью выключателя, пульта, Smart Home и других вариантов просчитывается и комплектуется по запросу заказчика отдельно.

Управление шторами смартфоном с помощью WIFI (включая мотор Dooya Smart)

Для управления телефоном у компании ELECTROKARNIZ возможно два варианта исполнения:

       ♦  использовать управление шторами по смартфону на модели Dooya Smart  со встроенным блоком WIFI (самое популярное решение) ;

      ♦  использовать блок управления Сonnector Dooya, который может управлять автоматическими шторами во всей квартире или коттедже (для модели Silent);

Управление от смартфона осуществляется с помощью приложения Connector, который можно скачать с PlayMarket или AppStore.

Очень важным преимуществом является то, что приложение для карнизов очень эргономично, с картинками и надписями на разных языках, включая украинский.

Модель Smart имеет встроенную обратную связь. Это позволяет остлеживать положение шторы или устанавливать необходимый уровень открытия окна как при локальном управлении (пульт или смартфон), так и создавая таймеры или сценарии.

Фото приложения:

Также вместе с ним можно управлять электрическим карнизом с помощью пульта, или выключатели:

Отдельный блок управления Connector необходим для модели Silent или есть планируется комбинировать помещение различными типами штор: карнизы, жалюзи, тканевые ролеты и до.

Характеристики роутера для штор и его возможности:

• Управление до 50 карнизов или роллет с помощью телефона;
• Создание сценариев для группового управления;
• Выставление таймеров как для отдельных роллет, так и для групп;
• Управление с помощью голосовых ассистентов Siri, Alexa, Google Assistence;
• Многоязычное приложение;
• Возможность выставления процентов для открывания шторы;
• Эргономичное приложение;

Блок Соннектор Dooya подключается к WIFI в квартире и продолжает работать с карнизами или роллетами в тех зонах, где есть сеть WIFI.

Как правильно замерить электрокарниз DOOYA Smart

Наши карнизы для штор производятся индивидуально в заказанный размер.

Для прямого карниза установленного в потолочной нише мы рекомендуем от края ниши отступать от 1,5 – 2,5 см с каждой из сторон.

При раздвижке от центра — лучше делать допуск больше, чем при односторонней.

Этот допуск делается для того, чтобы в месте сборки шторы была возможность обернуть мотор тканью и зафиксировать на специальном крючке (идет в комплекте).

Если карниз будет собираться в одну из сторон, то большая дистанция (2-2,5 см) должна быть со стороны сборки шторы (обычно это сторона крепления двигателя);

В случае если около шторы на автоматическом карнизе будет устанавливаться механический карниз KS (для тюля), то его размер должен быть таким же как и в автоматическом карнизе Dooya на этом окне(так как данная дорожка будет ближе к окну и прикрываться шторой);

Для установки в угловые ниши или гнутые карнизы необходимо индивидуально рассматривать варианты размещения.

Также важно правильно проложить кабель к карнизу и пометить точку вывода кабеля питания и управления. Вывод кабеля питания, или управление шторой должно быть со стороны сборки шторы – потому что именно там устанавливается двигатель. Расстояние от двигателя на 1-2 см ближе к окну, чтобы его не было видно с любой стороны.

Особенно это важно если автоматизируется прозрачная тюль, по которой обычно не оборачивается электропривод шторы.

Рекомендации по установке умного карниза DOOYA SILENT

Рекомендации касаются размещения прямого карниза.

Обычно для установки шторы изготовляют ниши – в прячущие рельсы. Основная цель ниши – это:

• минимизировать мировые засветы при закрытых шторах;
• скрыть внешний вид механизмов.

Причем хочется заметить, что сам двигатель обычно никто не прячет, так как он вращается шторой со стороны ее уборки (для этого в комплекте есть специальные крючки).

Бывает электрокарнизы и механические карнизы ставят и без ниши – например низкий потолок, панорамные окна к потолку и прочее, но обычно его пытаются сделать.

Размер ниши для одного электрического карниза должен быть шириной минимум 100 мм, а лучше 120 мм.

Есть общие рекомендации, они выражены на этом фото:

Но обычно устанавливают карнизы для тюля, а также есть много полезных предметов в нише, которые нужно учитывать, чтобы получить красивые шторы: подоконники, батареи, лампы, кондиционеры и ионизаторы воздуха и прочее.

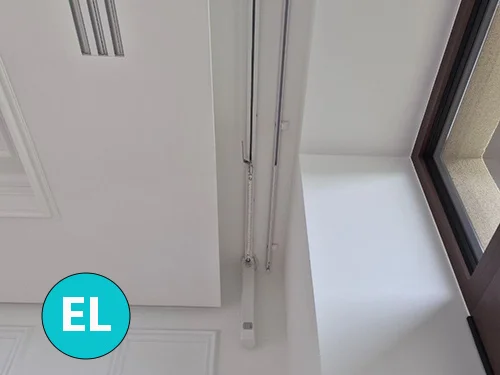

На фото ниша шириной 120 мм в которую установлен один карниз с электроприводом – и эти 120 мм измеряются уже после подоконника или батареи.

Для того чтобы установить один электрический карниз, а второй механический (например под тюль) – нужно изготовить нишу минимум 150 мм, чтобы была возможность сделать красивую выкладку шторы с помощью тесьмы.

Для двух автоматических карнизов DOOYA в одной прямой нише требуется минимум 200 мм ширины.

Самым распространенным вариантом из нашего опыта все же является вариант, где затемняющая тяжелая гардина делается на автоматике, а тюль на ручном управлении с помощью карниза KS – и как было сказано ранее 150 мм это минимальный размер для красивой шторы.

Расстояние от края ниши до карниза со стороны комнаты должно быть в прямом карнизе 65-80 мм до центра профиля, а между двумя соседними карнизами 70-100 мм также в зависимости от ткани.

Схема подключения электрокарниза Dooya Smart для управления смартфоном

Универсальность этого двигателя действительно уникальна и в зависимости от того, как его подключить: он будет либо руководствоваться от выключателя, либо от пульта, либо от Wifi.

Проводное подключение этого надежного китайского моторизованного карниза выполняется по следующей схеме:

При этом подключении также возможно управлять автоматическими шторами и от пульта, или смартфона, если к карнизу подведен 4-жильный кабель с возможностью подать «ноль» на синий кабель.

Если нужно просто подключить карниз, чтобы штора управлялась от пульта или по WIFI от смартфона, то достаточно просто сделать такое подключение.

Электропривод шторы желательно подключать от отдельного автоматата 220 вольт и это должен делать сертифицированный электрик с допуском к этим работам и с профессиональным образованием.

Если у Вас есть вопросы по подключению, вы всегда сможете получить консультацию у нашего менеджера.
