Електрокарниз DOOYA Switch

Опис

DOOYA Switch з нашої точки зору це одина з самих якісних розробок автоматики для штор для керування від розумного будинку, вимикачів або реле.  Dooya це бренд з довгою історією і світовим  визнанням.

Також це один із самих перевірених виробників моторів та систем  – тому ми даємо на них гарантію цілих 3 роки, так-як впевнені в їх надійності. Але треба зауважити що компанія Electrokarniz пропонує тільки перевірені моделі, такі як Dooya Switch в яких ми впевнені і даємо довготривалу гарантію.

Ми вже більше 8 років встановлюємо їх нашим клієнтам  і радимо серед інших варіантів завдяки гарній ціні, якості та дизайну.

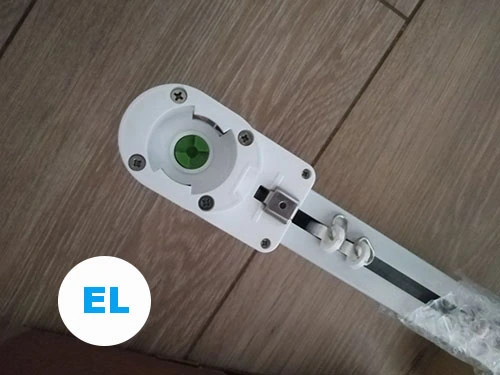

Тому-що в виробництві використовується посилені ремені та каретки :

Якісна алюмінієва шина , яка чудово вигибається в кути та еркери :

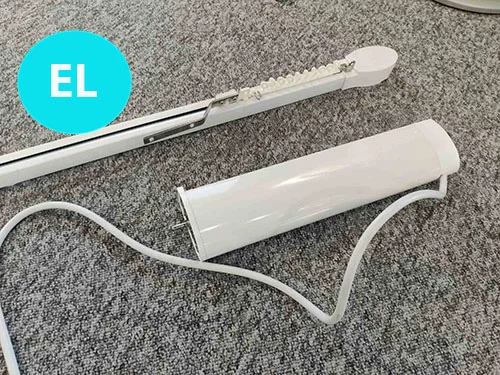

А також мотори для штор з просунутими функціями та софтом .

Можливості китайських електрокарнизів DOOYA з вимикачем

У ELECTROKARNIZ  в наявності є наступні типи електроприводів цього виробника для керування кнопкою, вимикачем, або розумним будинком.

• DOOYA Switch
• DOOYA  Smart
• DOOYA  Standart WT
• DOOYA  Heavy WT

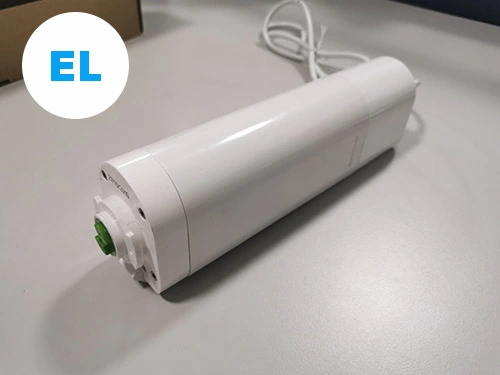

Самий простий і дешевий мотор для автоматичної штори це Dooya Switch – його зовнішній вигляд :

Це класичний мотор який керується вимикачем для жалюзі 230 Вольт, або системою “розумний будинок” по принципу “керування напругою 230 Вольт”.

Тобто поки на мотор для штор не подається живлення – він нікуди не рухається, як тільки на нього приходить живлення – від виконує рух в одну чи іншу сторону.

Схема підключення фазного шторного мотора :

Він створений для управління від жалюзних вимикачів Hager, Jung, Abb, Legrand, Schneider , Schindler ,Gira, Livolo та інших.

Його характеристики :

• Вага штори – до 50 кг (посилена версія Heavy – до 100 кг) ;
• Швидкість 20 см/сек ;
• Потужність 45 W ( посилена версія Heavy – 75 W);
• Номінальний струм – 0,23 А ( посилена 0,34 А)
• Гарантія 3 роки



Підключення карниза для штор до реле розумного будинку

Dooya Switch це самий розповсюджений тип електроприводів для штор також і для підключення від різноманітних реле розумного будинку Tuya, Sonoff, Ajax , Legrand, Fibaro, дорогих розумних будинів KNX, а також підключення до штор Zigbee

Такі реле повинні працювати по фазному керуванню 230 вольт і підключатись по раніше вказаній схемі.

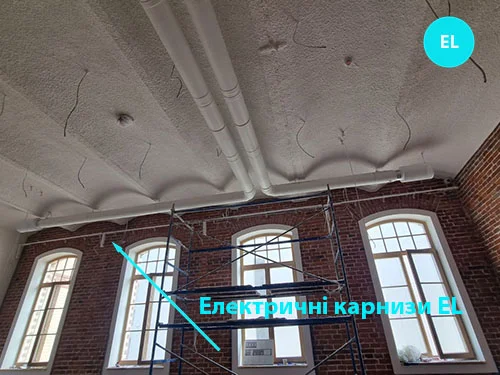

Зараз існує багато проектів великих офісних центрів, або приватних будинків де система сама буде працювати по заздалегідь спланованим сценаріям та відкривати розумні штори.

Другий тип мотора який може працювати з фазними реле, або вимикачами 230 вольт це електропривод Dooya Smart.

Це версія універсального двигуна з вбудованим всередині радіо-приймачем, але при включені режима фазного керування у нього є функція керування від контролерів 230 вольт, вимикачів а також кнопок сухого контакту (dry contact).

Керування для моделі Smart можливе також за допомогою радіо-пультів або радіо-кнопок :

При правильному підключенні на відміну від моделі Switch у Smart буде працювати все і разом у випадку підведення 4-х дротів до двигуна.

Також Smart працює за допомогою вимикачів з підпружиненою кнопкою будь яких виробників (Schneider,Plank, Nilson, Elbi, ABB та інші.) за допомогою кабелю UTP та роз’єму RJ-9

Можливо управляти електрокарнизом  рідною системою розумного будинку Dooya по WIFI через додаток Connector.

Слід зауважити, що на цьому двигуні є можливість керування штовхаючи штору. Це дуже зручно для великих штор, щоб не шукати пульт або не підходити до клавіши – просто потягніть за тканину і гардина відкриється або закриється. Ця функція називається TOUCH CONTROL.

Підключення унікального автоматичного карниза Dooya Smart від розумного будинку та кнопок

Модель Dooya Smart можливо купляти навіть якщо ви ще не вибрали систему розумного будинку або взагалі не визначились з тим як будете керувати шторами.

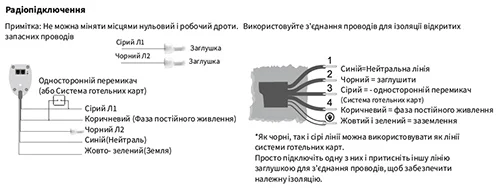

Якщо у Вас буде тільки пульт + WIFI то підключення цього мотору до мережі живлення виконується таким чином:

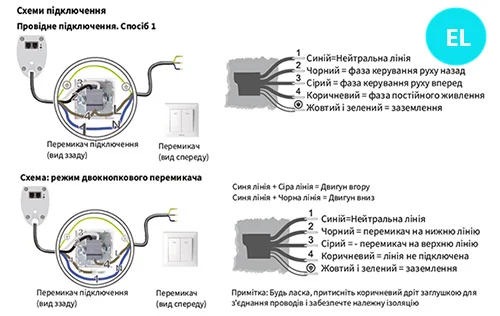

Якщо ви хочете підключити штори до вимикача 230 вольт (спеціалізованого з блокуванням) то схема підключення буде такою:

При підключенні по вітій парі з можливістю керування пультом або WIFI :

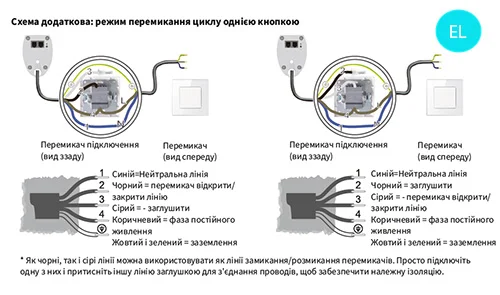

Для підключення для керування шторою одноклавішним вимикачем:

Характеристика двигуна Smart для підключення від кнопки :

• Вага штори – до 50 кг ( посилена версія Heavy – до 100 кг) ;
• Швидкість 20 см/сек ;
• Потужність 45 W ( посилена версія Heavy – 75 W);
• Номінальний струм – 0,23 А ( посилена 0,34 А);
• Вбудований радіо-приймач;
• Вбудована функція тач-контрол;
• Підключення вимикачів, або розумного будинку через коннектор RJ-14
• Підключення вимикачів живленням 230 вольт;
• Частота керування радіо-каналом 433 Мгц
• Можливість керування телефоном за допомогою роутера ;

Сам профіль комплектується тихими бігунками з колесиками – завдяки такій конструкції штора рухається плавно та двигун може тягнути до 50 кг в звичайній версії , та до 100 кг в посилені.

Керування шторами Dooya Smart телефоном + кнопка

При підключенні чотирьох дротів до вимикача можливо додатково керувати шторою по WIFI.

В цьому електроприводі вже вбудований блок керування з телефону.

Для цього використовується додаток Connector який можна завантажити з Play Martet або AppStore.

В цьому додатку можливо встановлювати таймери, групувати карнизи та створювати для груп сценарії, підключати до голосових помічників типу Alexa та Siri та багато іншого.

Він дуже ергономічний :

Можна встановити крім англійської також і українську мову та керувати як за допомогою іконок, так і голосовими помічниками.

Разом з цем керування вимикачем або кнопкою по сухому контакту також буде працювати.

Комплектація замовлення китайського електрокарниза від ELECTROKARNIZ

Всі наші китайські автоматичні карнизи для штор Dooya мають таку комплектацію “по замовченню “ з можливістю індивідуального корегування:

• Індивідуальний розмір карниза з шагом в 1 мм 😊
• Двигун який встановлений з однієї з сторін ;
• 10 посилених бігунків на 1 метр довжини карниза ;
• 10 французьких гачків для

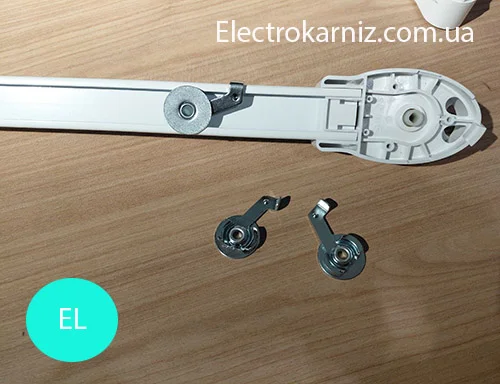

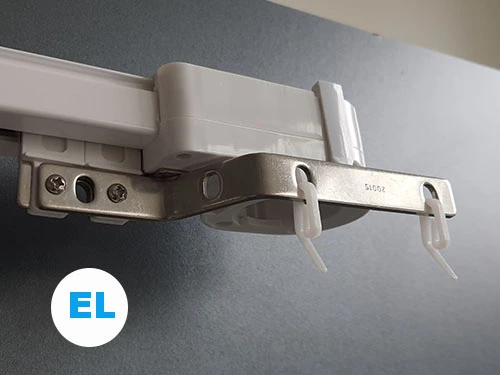

• Стельове кріплення через кожні 50 см ;
• Фіксатори штори з двох сторін;
• Посилена каретка трьох видів в залежності від модифікації відкривання ;

Керування мотором за допомогою вимикача, пульта, Smart Home та інших варіантів прораховуються і комплектуються по запиту замовника.

Рекомендації по замірам електричних карнизів DOOYA з вимикачем

Наші карнизи для штор виготовляються індивідуально в заказаний розмір.

Для прямого карниза встановленого в стельову нішу ми рекомендуємо  від краю ниші відступати від 1,5 – 2,5 см з кожної зі сторін.

Це робиться для того, щоб в місті збирання штори була можливість обернути мотор тканиною  і зафіксувати на спеціальному гачку.

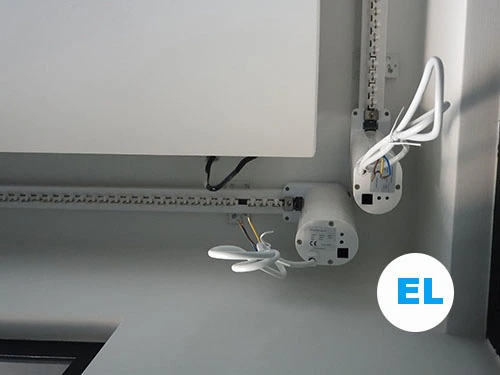

Також важливо правильно прокласти кабелі до карниза і позначити точку вивода живлення та керування.  Кабель повинен бути зі сторони збірки штори – тому що саме там встанавлюється двигун, який повинен сховатись за шторою.Точка виводу має бути на 1-2 см від двигуна в сторону вікна.

Особливо це важливо якщо автоматизується прозора тюль, якою зазвичай не оборачується електропривод штори.

Детальніше про те як міряти читайте у статті як виміряти електрокарниз.

Рекомендації по встановленню автоматичного карниза DOOYA

Рекомендації стосуються розміщення прямого карниза .

Зазвичай для встановлення штори виготовляють ніши – в які ховають рельсу. Основна ціль ниши – це :

• мінімізувати світові засвіти при закритих шторах;
• сховати зовнішній вигляд механізмів

Сам карниз має висоту 25 мм , але треба розуміти штора не має чипляти профіль карніза, тому тканина висить нижче – і з’являється світловий зазор при відсутності карнизної ниші.

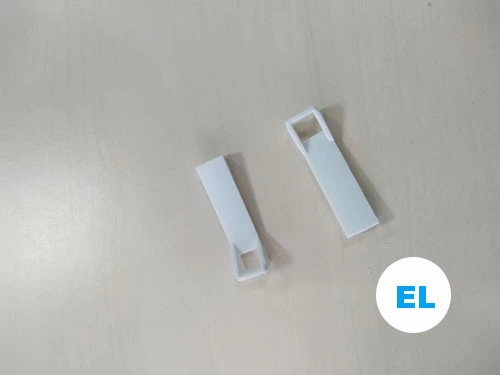

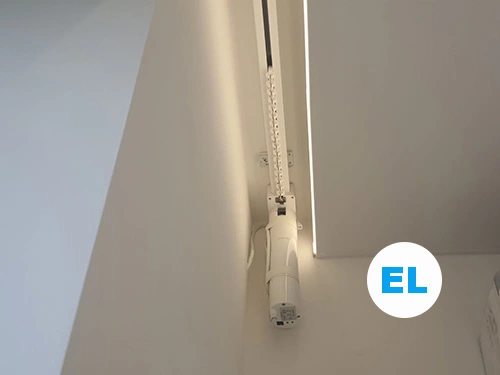

Причому хочеться зауважити, що сам двигун зазвичай ніхто не ховає, так-як він обертається шторою зі сторони її збирання (для цього в комплекті є спеціальні гачки ).

Ці гачки фіксуються в пазу на двигуні , а якщо гардина двостороння, то і з іншої сторони карниза.

Буває електроканизи та механічні карнизи ставлять і без ниші – наприклад низька стеля, панорамні вікна до стелі та інше, але зазвичай її намагаються зробити.

Розмір ниші для одного електричного карниза має бути шириною мінімум 100 мм, а краще 120 мм .

Є загальні рекомендації , вони виражені на цьому фото :

Але зазвичай встановлюють карнизи для тюля , а також є багато корисних предметів у ніші які треба враховувати щоб отримати красиві штори : підвіконня, батареї, лампи, кондиціонери та іонізатори повітря та інше.

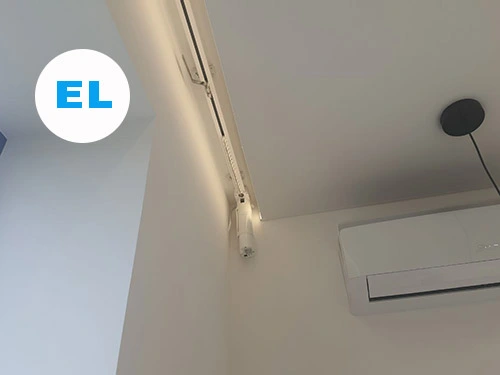

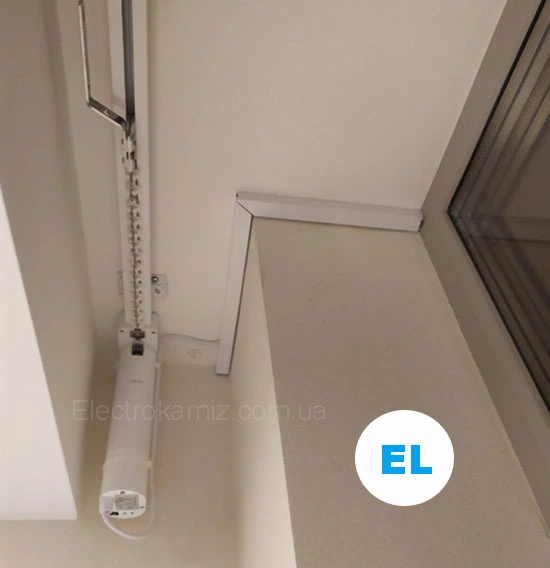

На фото ніша з шириною 120 мм в яку встановлений один китайський електрокарниз – і ці 120 мм виміряються вже після підвіконня чи батареї.

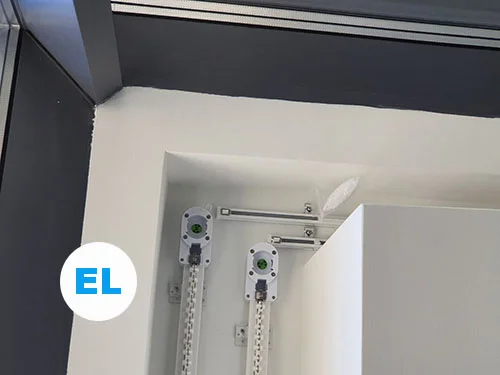

Для того щоб встановити один електричний карниз, а другий механічний (наприклад під тюль) – треба виготовити нішу мінімум  150 мм , щоб була можливість зробити красиву викладку штори за допомогою тесьми.

Для двох автоматичних карнизів DOOYA  в одній прямій ниші потрібно мініму 200 мм ширини.

Самим розповсюдженим варіантом з нашого досвіду все-ж таки є варіант де затемнююча важка гардина робиться на автоматиці, а тюль на ручному керуванні за допомогою карниза KS – і як було сказано раніше 150 мм це мінімальний розмір для красивої штори.

Відстань від края ниші до карниза з боку кімнати має бути в прямому карнизі 65 – 80 мм до центра профіля , а між двома сусідніми карнизами 80-100 мм – також в залежності від тканини
