Особливості кнопок та вимикачів Vimar для автоматичних карнизів
Vimar (Італія) – має у своєму асортименті одну з найестетичніших колекцій електрофурнітури для домашньої автоматизації.
Наші клієнти, які замовляють електрокарнизи, останнім часом часто використовують у своїх апартаментах автоматику Vimar.
Цей бренд має багато різних колекцій, таких як Neve Up, Plana, Eikon, Arke та інші, які мають різні механізми управління шторами з однотипною схемою управління.
Основні принципи роботи вимикачів Vimar для електрокарнизів
Як і в будь-якій іншій автоматиці, вибір кнопки заснований на принципі роботи обраної клієнтом варіанті карниза у зв’язці з естетикою електрофурнітури в квартирі.
Електричні карнизи можуть працювати за кількома основними принципами:
- Управління за допомогою фази 230 вольт, що почергово подаються на необхідні напрямки руху штори.
В даному випадку для підключення автоматичного карниза необхідно підвести 3-х житловий кабель при якому нуль постійно підведений до електроприводу, а фаза перекидається з одного напрямку руху до іншого.
У такому принципі підключення обов’язково використовувати вимикачі з блокуванням одночасного натискання двох напрямків роботи.
- Управління за допомогою “низьковольтного сухого контакту”.
В даному випадку електропривід для штор заживлюється окремо (230 вольт або 24 вольта), а керування карнизом виконується окремим роз’ємом замиканням певної групи проводів (наприклад по кручений FTP(UTP) ).
Управління електрокарнизом в даному варіанті здійснюється імпульсним короткочасним натисканням кнопки.

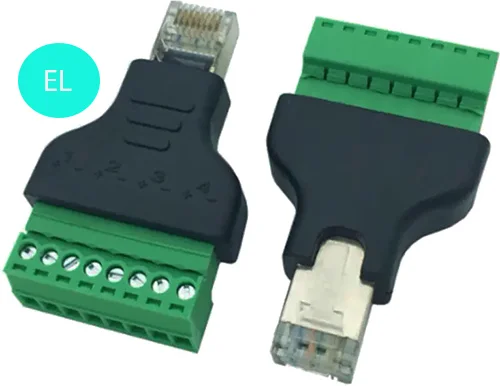

На електрокарнизі Forest – кабель, що керує шторою підключається по роз’єму RJ 45
На електрокарнизі Dooya Smart – керування через конектор RJ9
- Керування за описаним вище принципом “сухого контакту” але за допомогою однієї “дзвінкової” кнопки.
Це рідкісний спосіб підключення і не всі автоматичні карнизи з ним працюють – але він ефективний для зменшення кількості вимикачів у квартирі чи будинку.
Популярним двигуном для нього є електрокарниз Forest Shuttle L.
У кожного з цих принципів роботи є свої переваги та недоліки, а також зовсім різна схема підведення кабелю до штори та його підключення.
Особливо це виражено у підключенні кількох кнопок/вимикачів для керування кількома шторами із кількох місць квартири.
Наприклад, для фазного управління необхідно використовувати спеціалізовані групові реле, яких підводять окремі кабелю. Якщо цього не зробити, то можливий перегрів обмоток та псування електроприводу.
Вимикачі Vimar для автоматичних карнизів з "фазним керуванням" 230 вольт

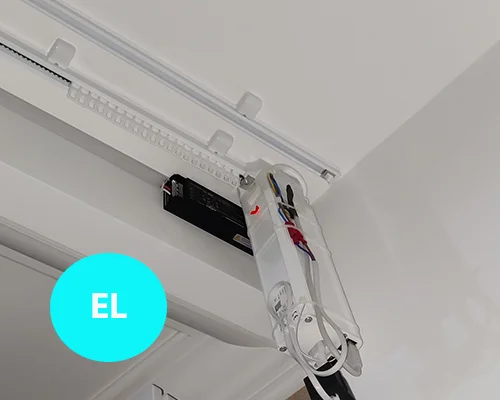

Схема підключення фазного автоматичного карниза така:
Для фазного керування обов’язковою умовою у вимикачі має бути блокування від одночасного натискання (щоб виключити поломку електроприводу). Тобто це взаємопов’язані кнопки.
У варіанті Кнопки (Push Button – повертаються у вихідне положення при відпусканні) – можна використовувати такі моделі механізмів Vimar з блокуванням (каталоги початок 2026 року)
- Серія Vimar Neve Up – механізм 09062
- Серія Vimar Plana – механізм 14062
- Серія Vimar Arke – механізм 19062

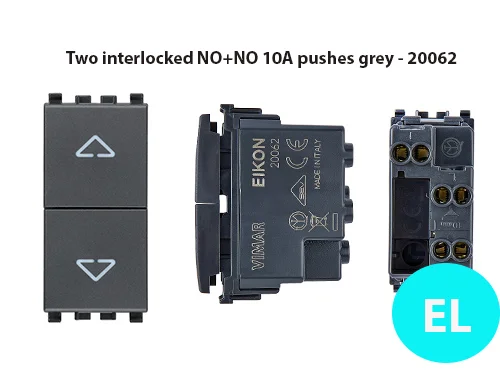

- Серія Vimar Eikon – механізм 20062
- Серія Vimar Linea – механізм 30062
Такі кнопки без фіксації – необхідно постійно “тримати”, щоб карниз рухався в один чи інший бік.
Так як Vimar це модульна електрофурнітура, то для покупки Вам крім механізму ще необхідно придбати комплект з 3-4 елементів:
- Механізм – основний елемент, який визначає алгоритм роботи вимикача.
- Заглушки (Blank modules): Якщо ви використовуєте супорт на 2 або 3 модулі, порожні місця з боків закриваються заглушками (наприклад, для Neve Up це арт. 09040).
- Монтажна рамка (Супорт):
Для Neve Up: арт.09603 (на 3 модулі) або 09602 (на 2 модулі).
Для Plana: арт.14613.
Для Arké: арт.19613. - Декоративна рамка: Відповідної серії та розміру (на 1, 2 або 3 модулі).
Наприклад, Вам необхідне рішення для фазного керування зі стрілками із серії Vimar Neve Up, то замовлення для керування електрокарнизом Forest, Dooya Smart або Somfy WT може виглядати таким чином для одного або групи виробів:
- Механізм кнопок зі стрілками: 09062 (1 шт.)
- Заглушка: 09040(2 шт., щоб закрити краї)
- Супорт для круглої коробки: 09603 (1 шт.)
- Рамка декоративна: 09673(колір на вибір).

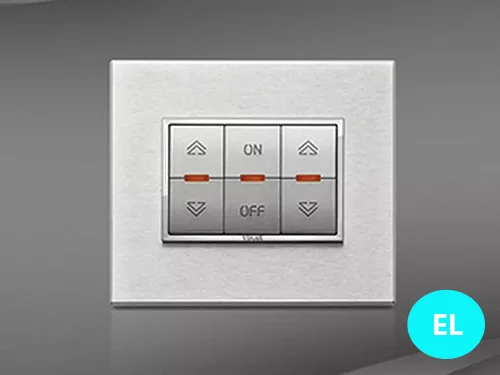

Більш практичним для фазного управління будуть взаємопов’язані вимикачі (з блокіровкою) з фіксацією Switch (вимикач буде натиснутий, поки його не відіжмуть).
Їх не потрібно тримати доки автоматична штора не дійде до свого крайнього становища (запрограмованого).
Принцип роботи:
- Ви натискаєте стрілку “вгору” – клавіша залишається втопленою, мотор крутить до спрацювання свого кінцевика.
- Щоб зупинити ролету в проміжному положенні, потрібно повернути клавішу вручну в центральне положення (OFF).

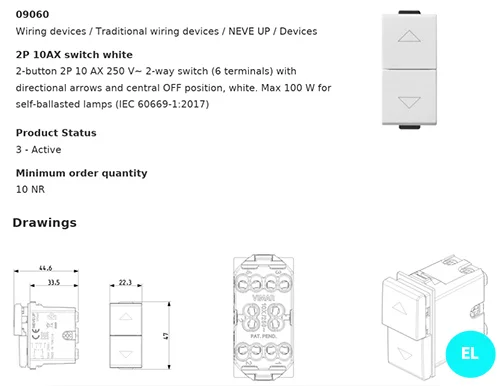

У колекції Vimar немає класичних вимикачів з фіксацією (switch), а класичні кнопки моделі Neve Up – 09060, Plana – 14060, Eikon – 20060 ми не рекомендуємо!, оскільки у них відсутнє взаємне блокування клавіш протилежних напрямків.
Але Vimar має у своїй лінійці розумні вимикачі для жалюзі та карнизів з фазним керуванням, які не потрібно тримати поки штора дійде до свого кінцевого положення.

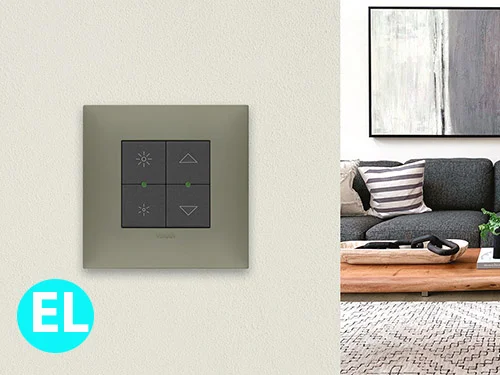

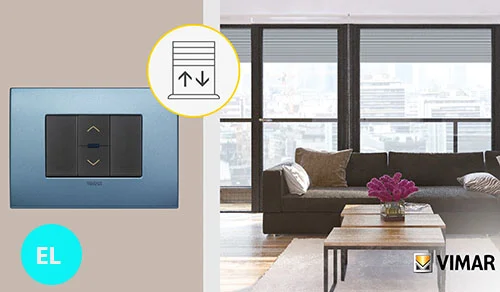

Розумні кнопки Vimar для автоматичних карнизів та жалюзі

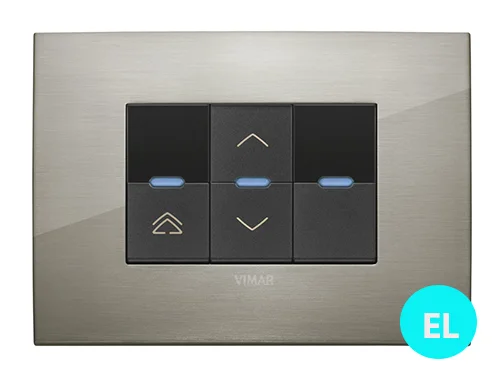

- Серія Vimar Plana – механізм 14196
- Серія Vimar Arke – механізм 19196
- Серія Vimar Eikon – механізм 20196
- Серія Vimar Linea – механізм 30196
Ці розумні кнопки налаштовуються на електрокарнизи і можуть виконувати такі базові функції:
- Утримання понад 1 с — відкриття/закриття
- Короткий натиск – короткий рух штори, або регулювання ламелей у разі жалюзі.
- Подвійне коротке натискання ▲ або ▼ – виклик улюбленої позиції, що настроюється.
Розумні вимикачі легко програмуються за допомогою вбудованого Dip-switch з тильного боку – налаштовується час індивідуального кінцевого положення штори.
Хоча для автоматичних штор Electrokarniz цього не потрібно, так як у них є кінцеві точки і 120 секунд виставлений час за умовчанням у Vimar цілком достатньо навіть для широких карнизів.
Також до них можна підключити додаткову клавішу для локального керування, наприклад 09062.
Якщо Вам необхідне централізоване приховане керування великою кількістю карнизів або ролет, налаштування їх роботи за певним сценарієм, то можна використовувати розумне реле Vimar 03996 і 03997, яке ховається в релейних шафах.

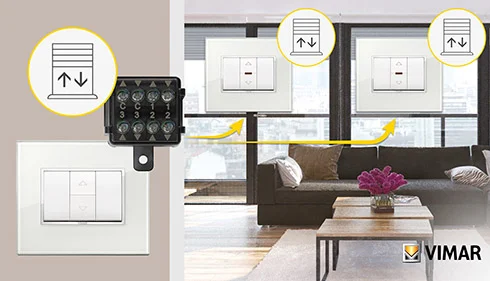

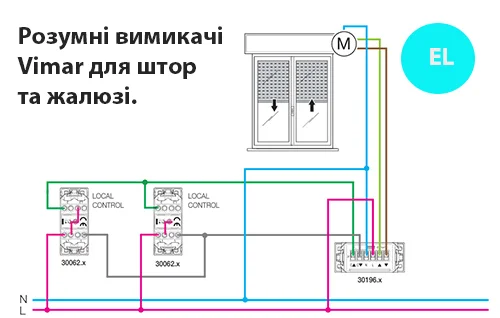

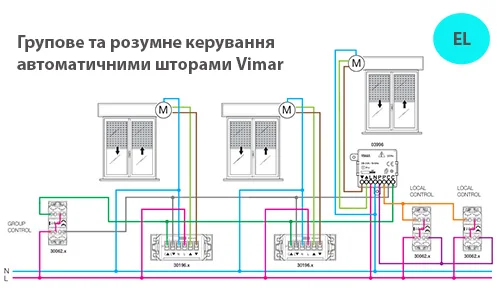

Складна схема підключення груп вимикачів рулонних штор або карнизів за допомогою реле 03996 має такий вигляд:
Для групового та централізованого управління у великих будинках з метою зменшення кількості закладених кабелів також можна використовувати реле 03997.
Важливо для фазного управління з класичними кнопками типу 09062, 20062, 30062!
Управління кількома електричними карнизами від одного вимикача необхідно лише через реле синхронізації – інакше електропривод може вийти з ладу (гарантія на такий випадок не поширюється).

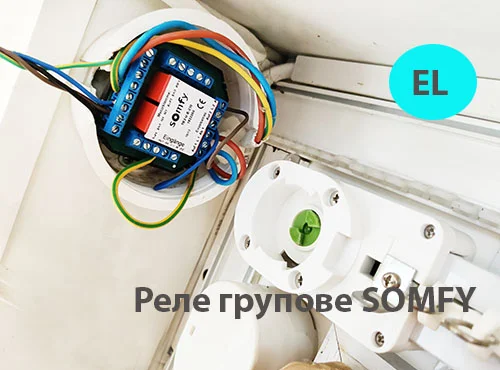

Такі реле є у кожного виробника моторів для штор, наприклад Somfy TR2 або TR4 або Dooya R8.
Вимикачі Vimar для електрокарнизів із "сухим контактом"
Для управління автоматичними шторами за принципом «сухого контакту» необхідно використовувати кнопки без фіксації.
Також тут не потрібні вимикачі із блокуванням одночасного натискання як у фазному управлінні.

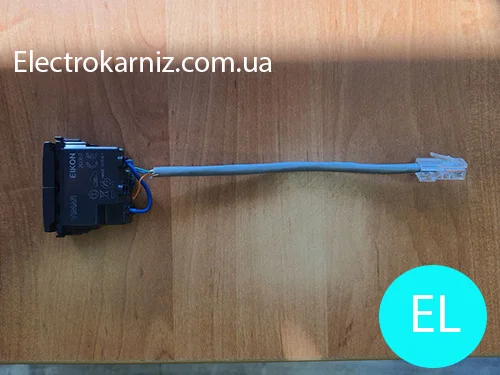

Принцип роботи цієї системи в управлінні електрокарнизом вимикачем Vimar за допомогою окремого прокладеного кабелю (наприклад крученої пари UTP). По такому принципу працюють всі наші системи з вбудованим приймачем, наприклад автоматичні карнизи Somfy.
Замикання певної групи безпотенційних контактів дає команду двигуну на рух ліворуч або праворуч.
Наприклад у електрокарніза Forest Shuttle по такій схемер працюють контакти 1+3 та 3+8, а у Dooya Smart 1+3 та 1+4.
Нижче наведено повний перелік актуальних моделей Vimar для всіх основних лінійок.
Можливо використовувати кнопки (Push Button) із взаємним блокуванням клавіш (крім мотора Somfy Ultra та Movelite):
- Серія Vimar Neve Up – механізм 09062
- Серія Vimar Plana – механізм 14062
- Серія Vimar Arke – механізм 19062
- Серія Vimar Eikon – механізм 20062
- Серія Vimar Linea – механізм 30062

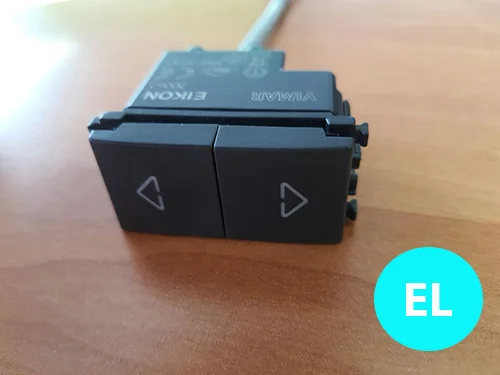

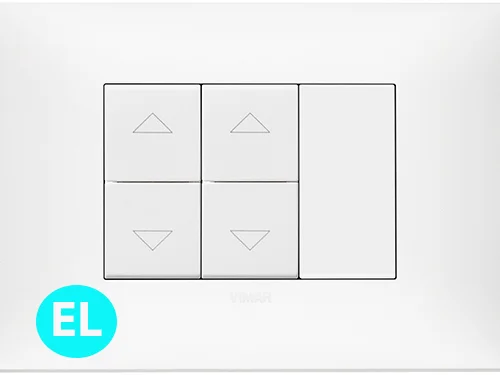

Ці кнопки зі стрілкою на декоративну кришку.

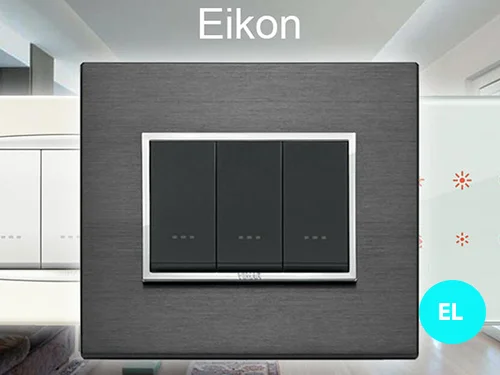

Можливо використовувати кнопки без блокування – які мають незалежне натискання.
Ми вважаємо це більш практичним варіантом.
Перелік кнопок із незалежним натисканням для керування електрокарнизами з вимикача Vimar:

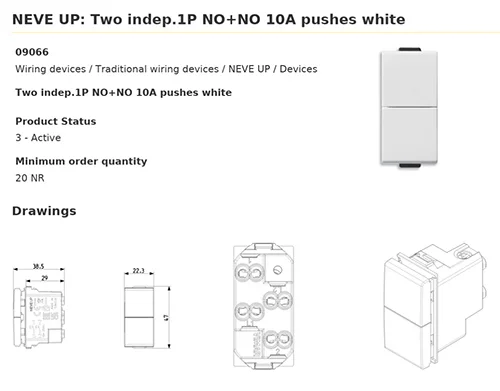

- Серія Vimar Neve Up – механізм 09066
- Серія Vimar Plana – механізм 14066
- Серія Vimar Arke – механізм 19066
- Серія Vimar Eikon – механізм 20066
- Серія Vimar Linea – механізм 30066
Чому для «сухого контакту» вибирають саме ці моделі у варіанті Кнопка – Push button (а не Switch):
- Карнизу для роботи потрібний імпульсний сигнал. Кнопка замикає контакт тільки під час натискання. Це саме те, що потрібно двигуну (або контролеру розумного будинку) для запуску сценарію «Відкрити» або «Закрити».
- Незалежними кнопками можна створити велику кількість сценаріїв. Наприклад, в електроприводі для штор Forest можливо однією кнопкою 09066 керувати одним карнизом, тобто другою кнопкою цього механізму Vimar керувати світлом та ін. Так як вимикачі в цій серії не мають стрілок – то вони багатофункціональні.
- Можливе підключення кількох карнизів або груп виробів із мінімальною проводкою та без додаткових реле.
Що потрібно для повного складання вимикача Vimar (під круглий підрозетник):
Щоб встановити будь-яку з цих кнопок у стандартний круглий підрозетник, необхідно замовити:
- Механізм кнопки (з переліку вище – 1 шт.).
- Супорт (монтажна рамка):
Для Neve Up: арт.09603 (3 модулі) або 09602 (2 модулі).
Для Plana: арт.14613.
Для Arké: арт.19613. - Заглушки (1-модульні): Щоб закрити порожні місця в супорті (наприклад, для Neve Up це арт. 09040).
- Декоративна рамка:Відповідної серії на 2 або 3 модулі.

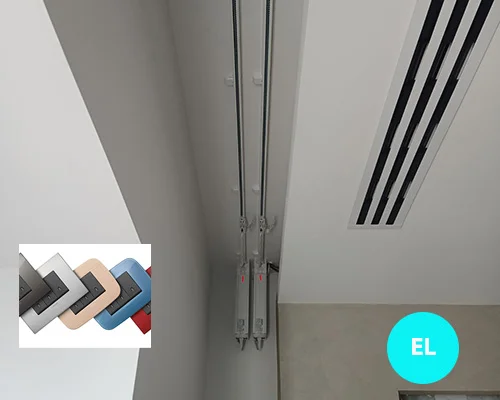

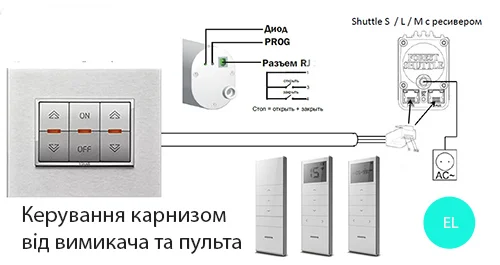

Частим рішенням для клієнтів Electrokarniz є використання подвійного одночасного керування електричними шторами – ПУЛЬТ + вимикач.
Для цих цілей підходять такі електроприводи для штор:
- карниз Dooya Smart (Китай)
- Forest Shuttle L (Нідерланди);
- Somfy Movelite RTS або Ultra RTS.

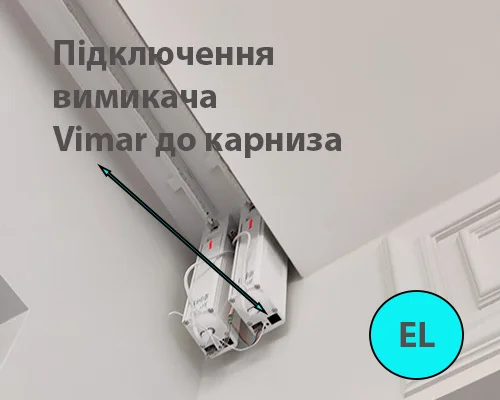

Під вимикач практичніше всього прокладати виту пару UTP (її можна також використовувати для підключення відразу декількох карнизів).

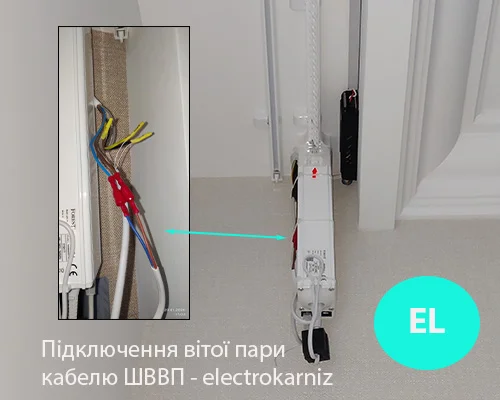

Якщо ж ви вже простягли кабель ПВС або ШВВП – то до них можна приєднуватись через додатковий конектор :

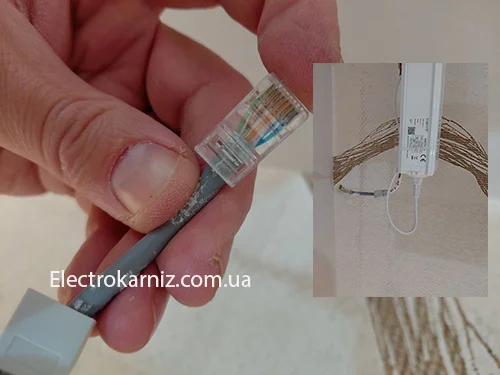

Або припаявшись до конектора RJ45 або RJ9 залежно від типу карнизу від класичного ПВС/ШВВП.
Відео одночасного управління:

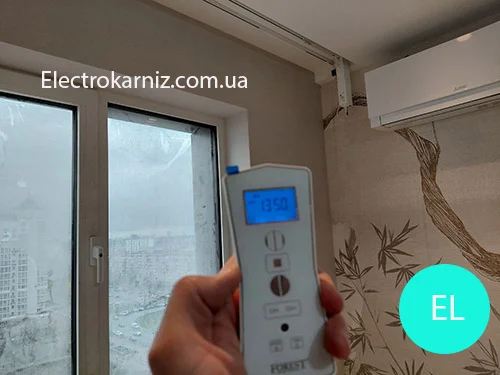

Пульт дистанційного управаління та вимикач на стіні.
