Установка прямого електрокарніза – це не складна робота, якщо Ви отримали від постачальника готову за індивідуальним розміром систему з уже налаштованими елементами керування (наприклад, пульт управління).
Компанія Electrokarniz саме так і надсилає свою продукцію клієнту.
Давайте розіб’ємо процес установки на кілька етапів.
Планування місця встановлення електрокарніза
Необхідно розкреслити місце встановлення карниза у шторній ніші або на стелі.
Залежно від ширини ніші, кількості полотен штор у ній та можливих елементів (Led підсвічування, рекуператора, вікон, що відкриваються) розміщення карнизів може бути індивідуальним.

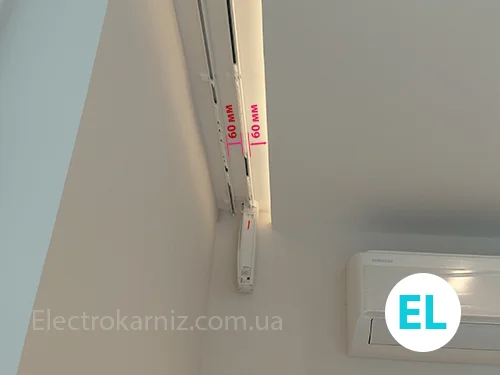

Але базове рекомендоване розміщення – перший (з боку кімнати) електричний карниз від краю ніші повинен відступати на 60 мм (по краю карниза).
Така дистанція є ідеальною для прямого карниза, де каретка буде проходити на кілька сантиметрів від краю ніші і при навішуванні штори з великим складанням (наприклад 1:3) вона не заламуватиметься об край ніші.

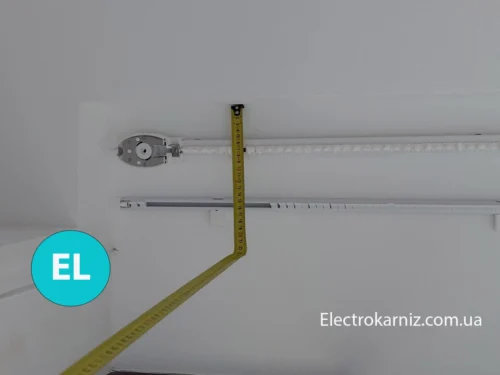

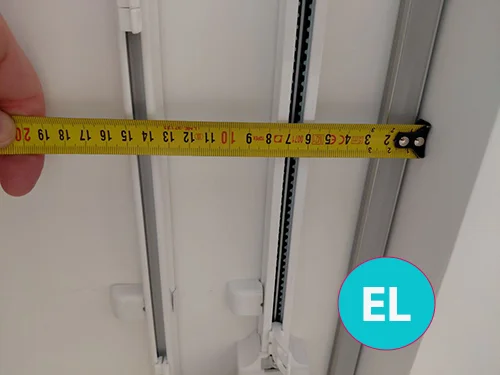

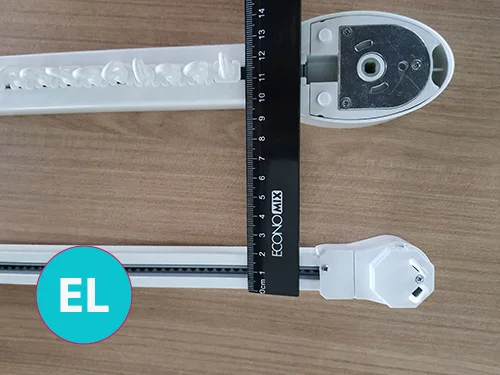

Якщо у Вас в ніші і штора і тюль, то рекомендована відстань між механічним та автоматичним карнизом для штор має бути 60 мм (якщо відштовхуватися від центрів двох карнизів то – 70 мм для Forest по осях і 80 мм для Dooya Smart або Somfy).

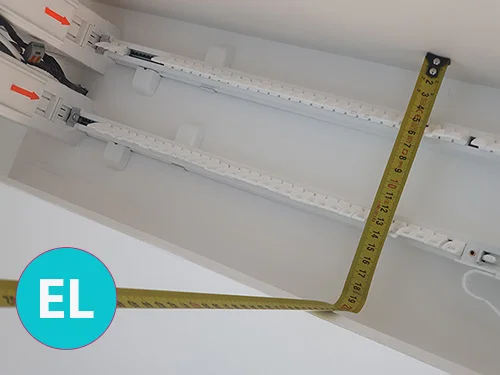

Якщо у Вас два автоматичні карнизи – то мінімум 70 мм між профілями двох карнизів. Якщо у Вас виходить більше – це чудово.
У ніші дуже часто можна побачити батареї, які “скрадують” її значну частину (це недоробка архітектора або дизайнера при проектуванні розміру шторних ніш).
У такому випадку необхідно постаратися зробити відстань між двома електрокарнизами для штор максимально широкою, так як при дуже маленькій відстані автоматична штора тягне тюля за собою при відкриванні та закриванні.
Варіантів може бути багато і всі вони будуть правильні – оскільки краса штори залежатиме виключно від моделі штори. Десь достатньо і 40 мм, а десь мало і 100 мм.
Установка кронштейнів для автоматичного карнизу
Кожен виробник має власну особливу фурнітуру для монтажу карниза.
Розглянемо окремо для Somfy, Dooya Smart та Forest
Установка кронштейнів електрокарнізу Dooya Smart та Somfy

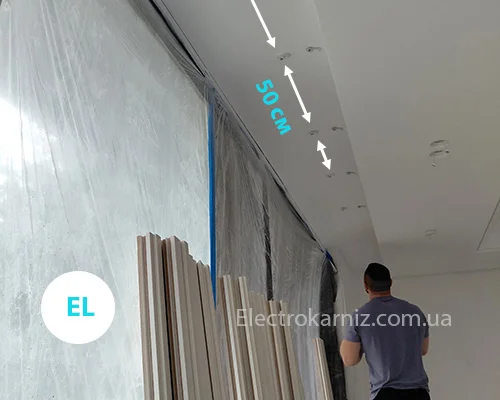

Для встановлення стельових кронштейнів-твіст для китайського та французького автоматичного карниза необхідно зробити розмітку перед свердлінням.
При цьому майстри зазвичай вимірюють по осі карниза, де і знаходяться отвір в електричних шторах Dooya Smart і Somfy.

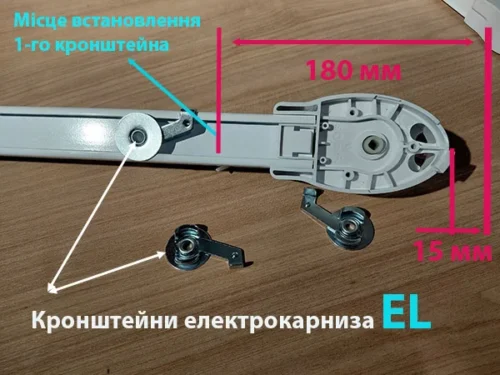

При легких шторах перший кронштейн встановлюється на відстані 180 мм від краю ніші, а другий кронштейн через 400 мм.
Подальші кронштейни розподіляються поступово на всю довжину карниза (з урахуванням максимальної відстані для бетону 600 мм, для гіпсокартону при встановленні в гіпс – через 400 мм., при встановленні в профіль через 500 мм);

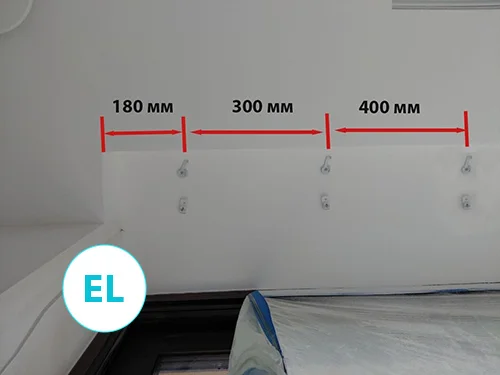

Якщо у Вас середні та важкі штори, то перший також на 180 мм, другий кронштейн на 300 мм від першого. Третій кронштейн встановлюємо на 400 мм.
Далі також рівномірний розподіл кронштейцнів, що залишилися, по всій довжині.
Якщо розсувка Вашої штори B3 – тобто від Центру в дві сторони, то кронтейни встановлюються однаково з двох сторін – 180мм + 300 мм + 400 мм – і до другої сторони 400 мм+ 300 мм + 180 мм.

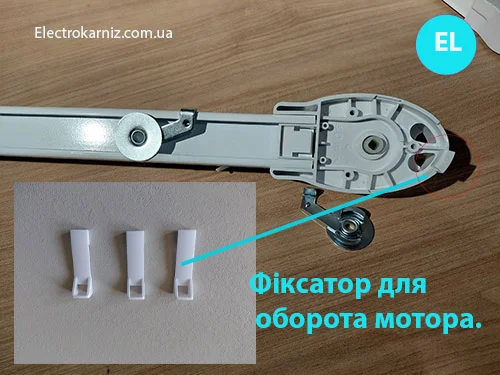

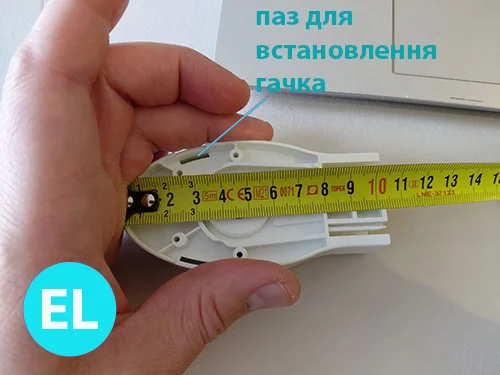

Перед тим як навісити карниз і зафіксувати кронштейни, необхідно зафіксувати додатковий гачок для обороту електроприводу.

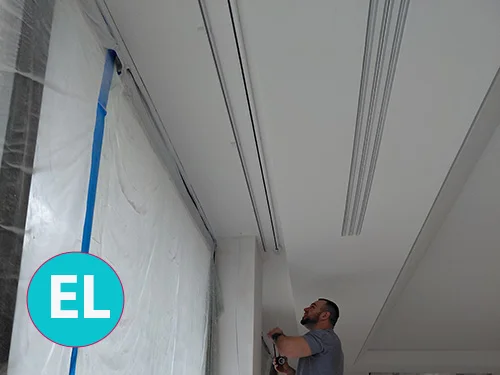

Навішуємо електричний карниз і після центрування в ніші або на стелі фіксуємо твіст – защіпаємо кронштейн.
Встановлення кронштейнів електрокарнизу Forest або механічного карнизу KS

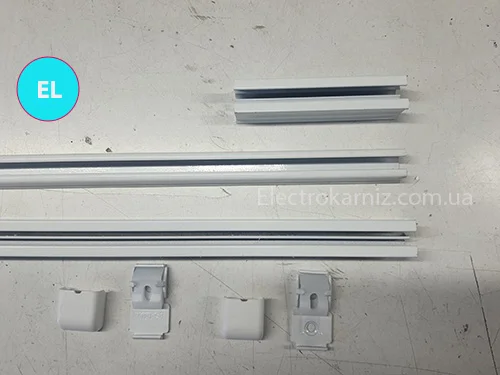

У автоматичного карниза Forest кронштейни розподіляються подібним чином, але з одним нюансом, який необхідно врахувати при монтажі.

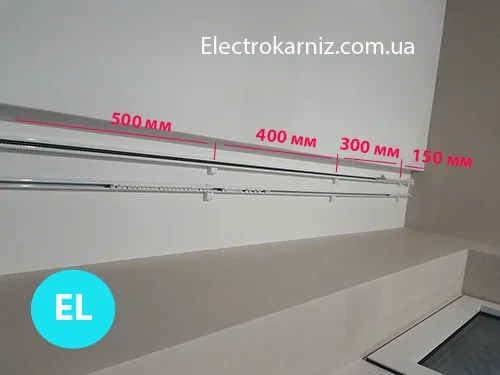

Відстань до першого кронштейна краще зробити 150 мм, другого + 300 мм, третього + 400 мм, а далі рівномірно, як показано в попередньому розділі.

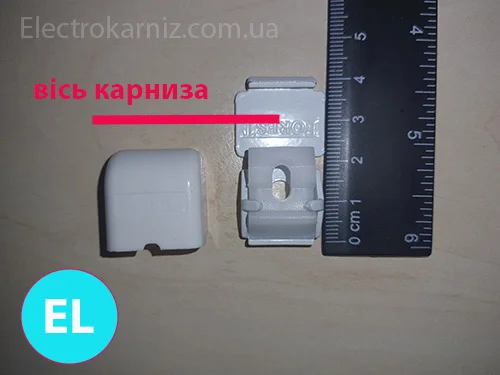

Зовнішній вигляд кронштейна для Forest FMS і Forest KS однакові, і вони мають зсув по осі карниза на 15 мм.
Тобто при розмітці розташування карниза по центральній осі при монтажі Forest необхідно врахувати це зміщення на 15 мм.
При цьому кронштейни можна за необхідності встановлювати як з одного, так і з іншого боку профілю.

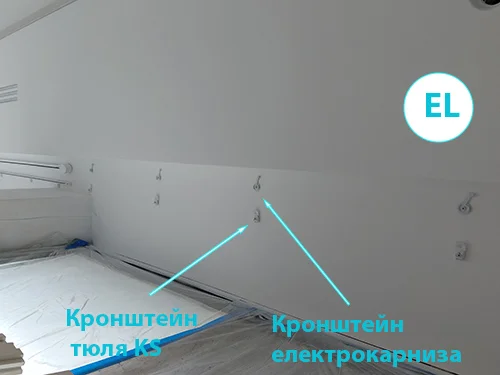

Наприклад, Вам необхідно розмістити карниз для тюля близько до сусіднього профілю:

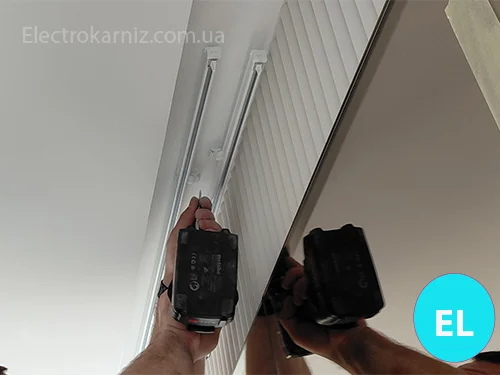

Для механічних та електричних карнизів для штор стельові кронштейни Forest мають однаковий розмір та зовнішній вигляд.
Подключение электропривода для штор и настройка пульта
Існуємо багато варіантів управління шторами та відповідно їх підключення.
Тут розглянемо не сам варіант підключення в мережі 230 вольт або вимикача, а варіант укладання керуючого або живильного кабелю.

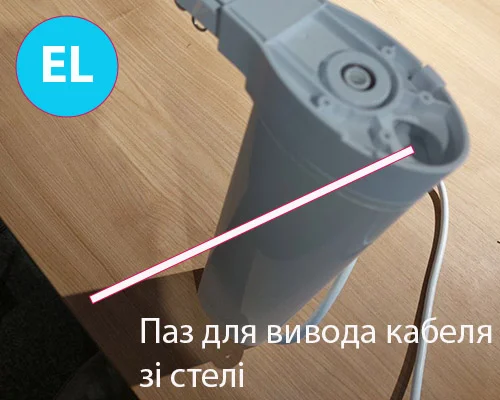

У автоматики Somfy і Dooya Smart його можна вивести знизу, – закріпивши на двигуні стяжкою, так і вивести прямо на стелю через створений паз в електроприводі і закінчення профілю.
Данный паз позволяет пропустить кабель изнутри мотора через профиль карниза прямо в потолок.

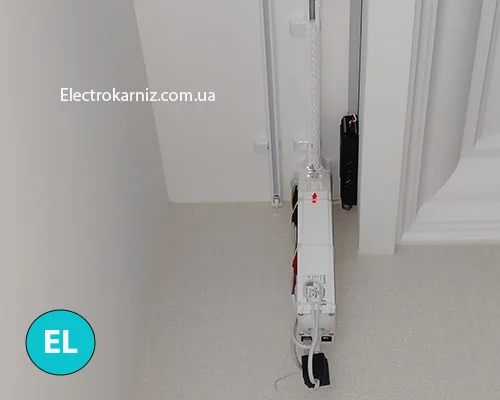

У Forest Shuttle такого паза нет. Производитель поддерживается мнения, что все кабеля и элементы дополнительного управления все равно будут скрыты после навески шторы.
Насправді більшість установників у всіх типах карниза не ховають кабель, а фіксують їх стяжками або чимось подібним, оскільки комутація буде ховатися шторою.
Налаштування автоматики та прив’язування пульта
У 95% випадків компанія Electroakarniz відправляє вже налаштований пульт, але якщо Вам необхідно буде його налаштувати, то це робиться за таким алгоритмом.
Для Dooya Smart пульт привязать к карнизу очень просто.
Необходимо нажать кнопку P1 на моторе и STOP на пульте на 2 секунди.
Согласно инструкции:

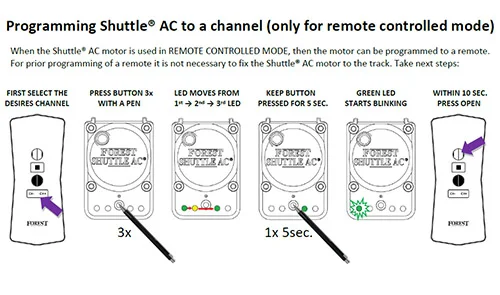

Для электрокарниза Forest привязка пульта также выполняется по схеме:
Для французького Somfy прив’язка пульта здійснюється таким чином:
♦ Вимкнути живлення, а потім його увімкнути;
♦ Одночасно натиснути кнопки “Відкрити” та “Закрити” на пульті дистанційного керування;
♦ Карниз з електроприводом переміщується вгору і вниз, а пульт дистанційного керування програмується на приводі.
Якщо Ви ще не робили заміри штор, то ми написали статтю як заміряти електрокарниз.
