Управління карнизами та рулонними шторами по сухому контакту дуже практична річ.
- Не потрібно використовувати напругу 220 вольт, що робить виріб безпечнішим;
- Більше легке підключення груп кнопок або вимикачів з мінімальною проводкою;
- Більш легкий вибір фурнітури під час управління шторами або комбінування різних систем.
- Можливість керувати шторами від вимикачів разом із пультом та ручним керуванням Touch Motion
В асортименті ELECTROKARNIZ є електроприводи для штор, так і мотори для тканинних ролет з можливістю керувати по сухому контакту (dry contact).
Схеми керування автоматичними шторними моторами можуть бути різними у кожного виробника і при виборі того чи іншого бренду необхідно вибирати фурнітуру вимикача для штор або реле розумного будинку під відповідну схему підключення.
Якщо Вам необхідно підключити кілька “прохідних вимикачів” для рулонних штор, то це однозначно практичніше використовувати електроприводи з сухим контактом, проклавши між ними виту пару.
В фазных электрокарнизах это также возможно- но необходимо устанавливать согласующие реле с приоритетом, или умные реле которые есть на все слу
В электоприводах для рулонных штор с напряжением 24/12 вольт (работающие по принципу изменения полярности) это очень сложно реализовать .
А вот с использованием сухого контакта это сделать очень просто и дешево, причем такие моторы для штор имеют не большую цену.
Що таке сухий контакт для електрокарниза
Це безпотенційний контакт, замикання якого подає команду мотору зробити будь-яку дію.
На цьому контакті немає напруги (як наприклад у фазних моторах для штор).

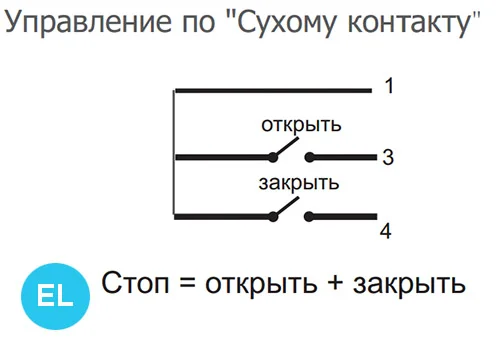

Наприклад для китайських автоматичних карнизів найпоширенішою схемою є така:
У ній при імпульсному замиканні контакту:
1+ com – відбувається рух штори в одну зі сторін, поки він не зупиниться в крайній точці карниза. Повторне імпульсне натискання призводить до команди СТОП (не всі моделі).
2+com – штора рухається в іншому напрямку.
При замиканні 1+2+com – команда СТОП
У французької автоматики Somfy інша схема підключення та управління:
Кожен виробник робить її під свої потрібні, наприклад у Somfy є передавач Dry Contact Transmitter RTS, який при замиканні сухого контакту за наведеною вище схемою генерує радіосигнал для управління шторами, ролетами, жалюзі або маркізами.
Хоча є просунуті варіанти управління карнизом з електроприводом по сухому контакту – голландський двигун для штор Forest Shuttle L.
Карнизи з керуванням сухим контактом по витій парі
Моторизовані карнизи з функцією управління сухим на складі ELECTORKARNIZ є такі:
- Китайський електрокарниз Dooya Smart та Dooya Quiet
- Голландський автоматичний карниз Forest Shuttle L та M
- Французький електричний карниз Somfy Movelite 35 та Somfy Ultra 60

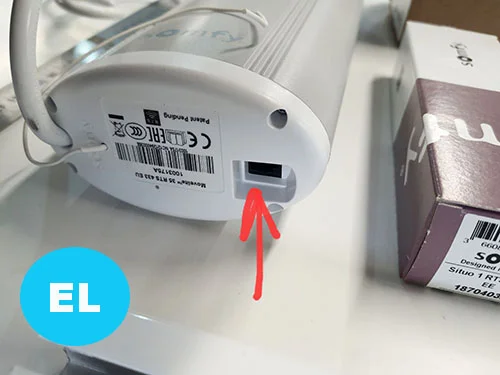

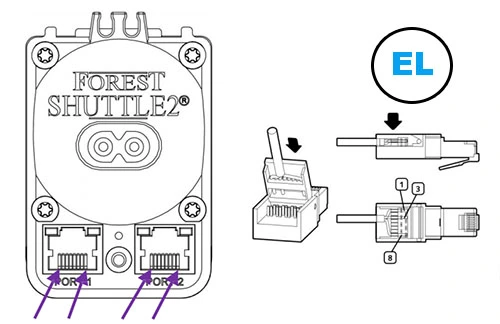

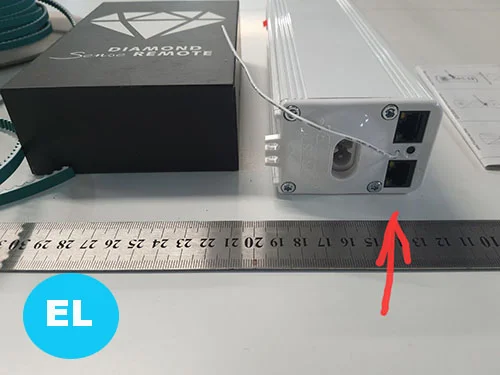

Зовнішній вигляд порту для підключення вимикача або розумного будинку за допомогою сухого контакту виглядає таким чином:
Також в деяких стельових карнизах з електроприводом є додаткові порти необхідні для синхронізації штор в режимі моторів, що синхронно працюють, підключенню до 485 шині і виконання інших функцій.

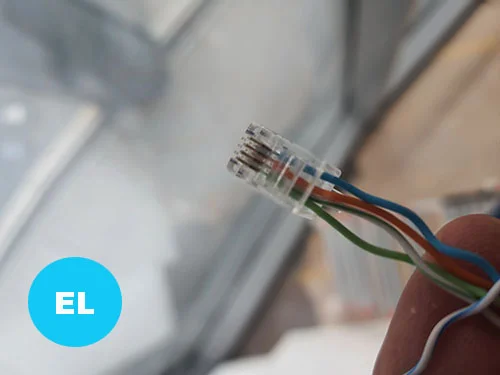

Роз’єми підключення у кожного виробника також відрізняються від RJ 9 до RJ 45
Такий варіант підключення автоматичних карнизів дуже зручний для керування шторами у спальні з обох боків ліжка, або навіть для організації майстер вимикача квартири чи будинку.
Для всіх автоматичних штор з сухим контактом з якими ми працюємо, крім підведення кабелю управління (вита пара UTP/FTP для зручності, або будь-який інший кабель) необхідно підвести живлення 220 вольт.

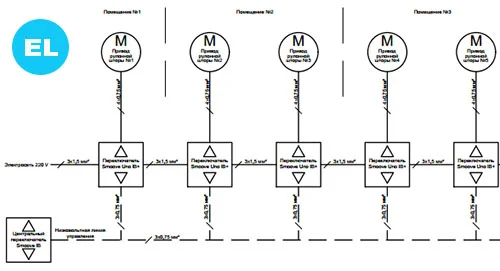

Класична схема підведення кабелю буде такою.
Так як на електроприводі для штор буде постійна напруга живлення, то таким мотором можна керувати за допомогою функції Touch motion – тобто потягнувши за штору в потрібному напрямку він доїде до кінцевої точки.
Однією з важливих переваг електрокарнизів із сухим контактом нашого китайського виробника Dooya у моделі SMART є можливість одночасного керування та пультом та додатком по WIFI.
Найуніверсальнішим електроприводом для керування по сухому контакту в нашому асортименті є Forest Shuttle L, оскільки він має кілька різних режимів роботи даного виду керування:
- Класичний варіант як і описаному вище китайському карнизі;
- Режим керування одним натисканням (при використанні одинарного вимикача та руху команд по колу – СТОП-РУХ ВЛІВО – СТОП-РУХ ВПРАВО;
- Режим затримки сухого контакту – при якому штора рухається, доки контакт замкнуто.
- Підключення через роз’єм сухого контакту до шини RS 485 або RS 232
І безліч інших варіантів.
Таким чином, якщо Ви сумніваєтеся, який варіант розумного будинку або вимикачів підберете після закінчення ремонту – краще купити електрокарниз Forest Shuttle.

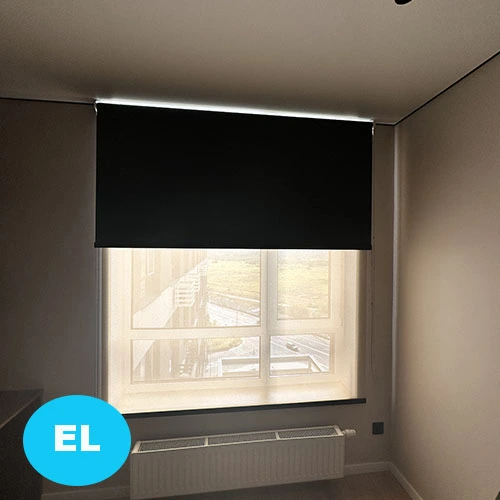

Автоматическая рулонная штора с сухим контактом
У нашому асортименті є два електроприводи з керуванням по сухому контакту.

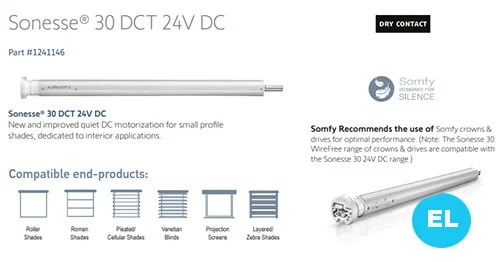

1 . Французький мотор Somfy Sonesse 30 DCT для тканинної ролети.

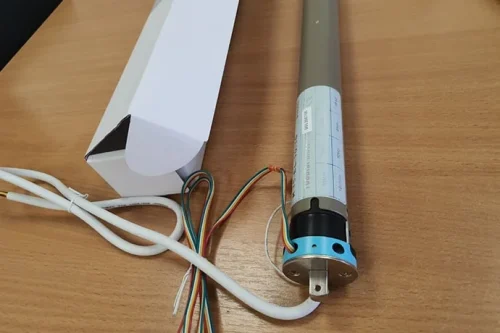

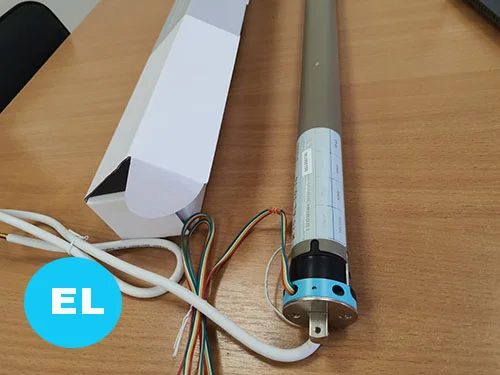

2. Китайський надійний електропривод для рулонної штори DOOYA 6/20 DCT
Зазвичай нашим клієнтам для управління тканинним ролетами по крученій парі ми пропонуємо другий варіант Dooya 6/28 DC таким причин :
- Використовується живлення 220 вольт практично для прихованого монтажу рулонної електричної штори.
- Дешевша ціна при гарантії 3 роки на бренд даного виробника
Також цей електропривод має втричі більший крутний момент (6 н.м) і тому його можна використовувати для рулонних штор до 4-х метрів по ширині, для автоматичних дерев’яних жалюзі або римських карнизів.
Управління в ньому здійснюється за класичною схемою:
1+ com – рух ВВЕРХ із зупинкою при повторному натисканні.
2+ com – рух ВНИЗ із зупинкою при повторному натисканні
У таку схему легко підібрати кнопки/вимикачі. Вони є практично у будь-якого бренду автоматики (Jung, Legrand, ABB, Gira, Scheider та інші).

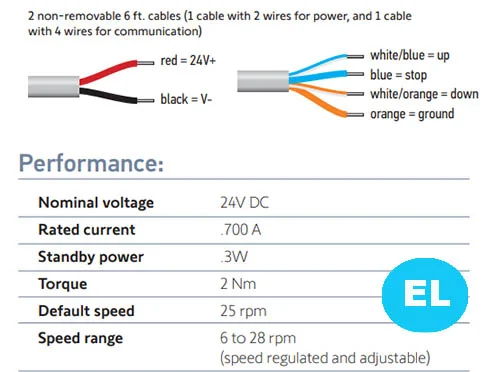

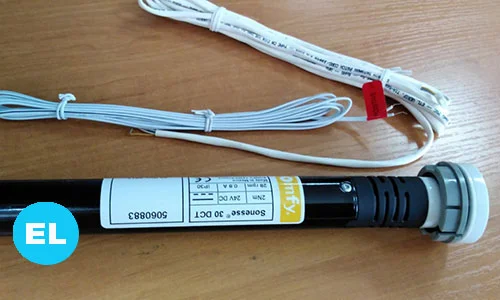

Електропривод для рулонної штори Somfy Sonesse 30 DCT має крутний момент 2 н.м. та використовується для автоматизації тканинних ролет середніх розмірів.
Також замість живлення 220 вольт, йому необхідне живлення 24 вольта, що подорожчає вартість автоматизації та ускладнює електричну схему.
Однією з його переваг крім 5-річної гарантії від французького Somfy є регульована швидкість роботи – тобто для рулонної штори можна встановити швидкі 28 обертів на хвилину, а для дерев’яних жалюзі 6 обертів на хвилину.
Даний мотор для тканинних ролет має плавний старт і плавний стоп і улюблене положення MY, що налаштовується (що практично для комфортного використання електричної рулонної штори).
Блок Somfy для перетворення сигналу сухого контакту на фазне управління.
Бувають випадки, коли необхідно підключити фазні мотори через управління сухого контакту – різні розумні будинки, вже куплені вимикачі, паралельні кнопки і т.п.

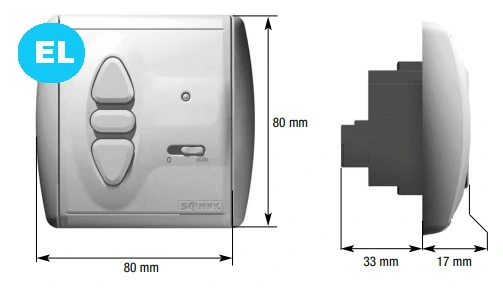

Для цього в асортименті автоматики Somfy існує блок Smoove Uno IB, який перетворює “сухий контакт” у подачу на електропривод для ролет, жалюзі або штор напруги 220 вольт.
Він виконаний як вимикач Centralis або Smoove, але зазвичай він використовується як реле перетворення (можливо використовувати як кнопка управління жалюзі).

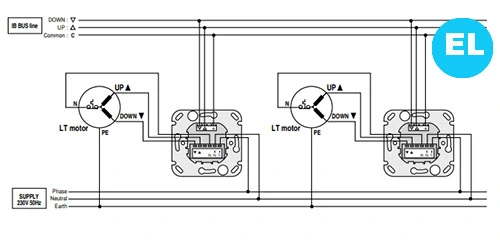

Схема підключення Somfy Centralis Uno IB (Smoove Uno Ib) виглядає так:
