Розумний будинок Fibaro це просте і дуже технологічне та надійне рішення для автоматизації світла, опалення, керування шторами та жалюзі та інших пристроїв.
Протокол Z-Wave, на якому працює Fibaro, забезпечує бездротове керування пристроями даної екосистеми, включаючи датчики руху та температури, керування розетками та багатьма іншими.
Величезною перевагою Fibaro є сумісність із платформами на IOS та Android такими як Apple HomeKit, Google Home, Amazon Alexa, управління голосовими командами та багато іншого.

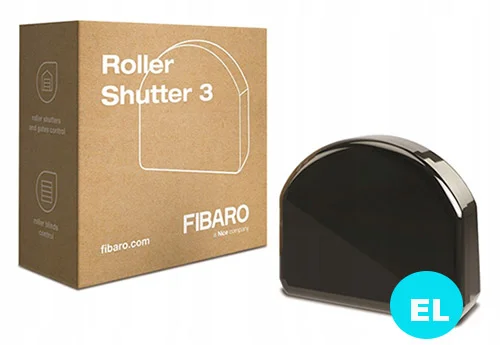

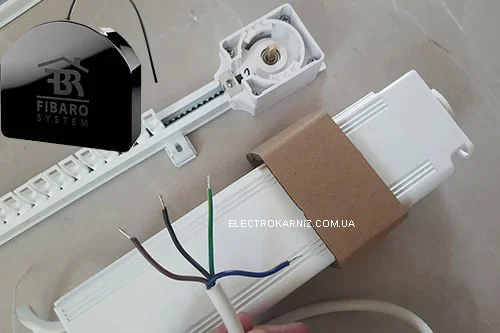

Для керування автоматичними карнизами та шторами, жалюзі та рулонними шторами використовується реле Roller Shutter 3 або новіше Roller Shutter 4.
Два типи реле зазначені вище, включаючи Roller Shutter 2, мають практично однаковий функціонал і відрізняються лише моментами зручності підключення та характеристиками в налаштуванні певних видів автоматичних карнизів.
До реле Z-wave Fibaro можна підключити будь-який моторизований карниз із фазним керуванням 220 вольт, як окремо, так і у зв’язці з вимикачем для керування шторами.
Залежно від типу вимикача підключення може бути різним.

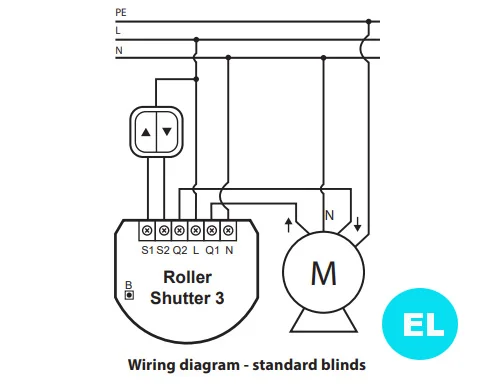

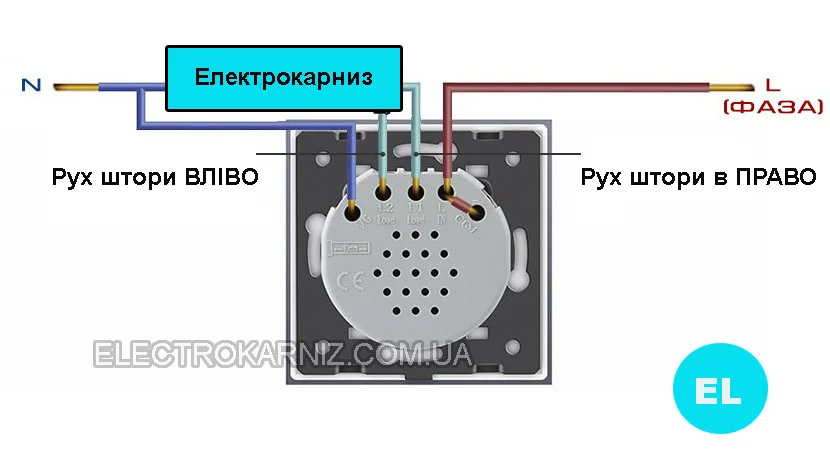

Класична схема підключення реле електричного карнизу та вимикача до Roller Shutter Fibaro:
Такі вимикачі зазвичай називаються “жалюзними” і вони є у більшості виробників електрофурнітури Jung, Legrand, Gira, Schneider, Berker, Hager та інших.
Roller Shutter підключається між вашим мотором жалюзі або карнизу та мережею 230В:
L (фаза): підключається до джерела живлення.
N (нейтраль): підключається до мережі та двигуна.
Q1 (вгору) та Q2 (вниз): дроти до двигуна для управління напрямом.
Якщо Вам необхідно підключити додаткове керування карнизом за допомогою вимикача, то використовуються контакти S1 і S2
S1 – роз’єм для підключення одного вимикача;
S2 – роз’єм для підключення 2-го вимикача;
Залежно від вибору типів вимикача використовується роз’єм S1 або S2.
Це можуть бути моностабільні та бістабільні вимикачі для карнизу.
- Якщо потрібне короткочасне замикання ланцюга, використовуйте моностабільні вимикачі.
- Для постійного включення та вимикання – краще підійде бістабільний вимикач.
Управління через систему “розумного будинку” Fibaro підтримує обидва типи вимикачів.
Вибір залежить від обраної вами серії вимикачів у квартиру чи будинок, прокладки кабелю та кількості вимикачів для групового керування.

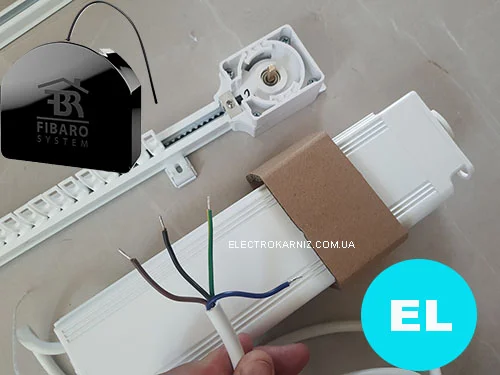

Підключення Z-Wave Roller Shutter до електрокарниза для штор
Подключение Fibaro к двухклавишному выключателю
Для підключення Z-Wave до двоклавішного вимикача можна використовувати як бістабільні, так і моностабільні вимикачі або кнопки 230 вольт.
Для керування автоматичними карнизами для штор або жалюзі необхідно використовувати обов’язково вимикачі з електричним блокуванням від включення одночасно у двох напрямках.

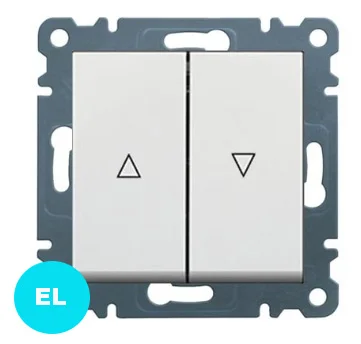

Для підключення електричних карнизів з Roller Shutters використовують, наприклад такі двоклавішні вимикачі для мережі 220 вольт:
- Hager WL0320 (серія Lumina)
- Berker 303520
- Jung 509 VU
- Legrand 863143
- Schneider Asfora EPH1300162
- Livolo VL-C702W
І багато інших.
Це вимикачі, основне застосування яких є управління жалюзі.

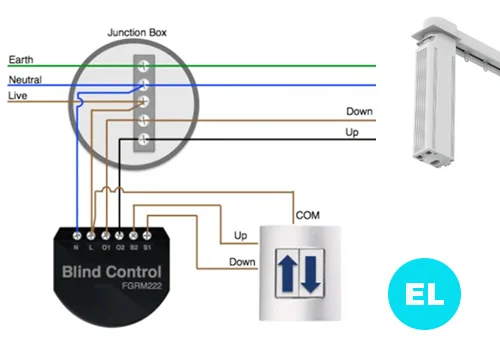

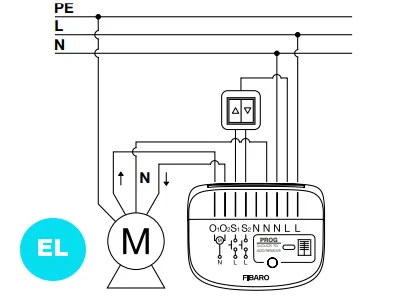

Схема підключення для Roller Shutter 4
Схема дуже проста та доступна.
Відео підключення від Fibaro можна побачити тут:

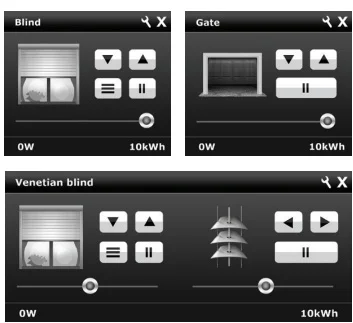

Система Fibaro під час використання реле Roller Shutter з бістабільними або моностабільними вимикачами може виконувати різні команди електричної штори залежно від налаштувань розумного будинку Fibaro.
Схема 1: бістабільний двоклавішний вимикач.
- 1 клацання (ланцюг замкнутий) – Почати рух в кінцеве положення
- наступне клацання на тому ж вимикачі (ланцюг розімкнуто вимикач вимкнено) – СТОП
Схема 2: моностабільний двоклавішний вимикач.
- 1 клацання перемикача ОДИН : 10% рух вгору
- 1 клацання другого перемикача : 10% рух вниз
- 2 клацання перемикача ОДИН або ДВА: улюблене положення штори
- утримуйте перемикач ОДИН – рух вгору до повного підйому
- утримуйте перемикач ДВА – рух вниз до повного опускання.
Схема 3: моностабільний двоклавішний вимикач.
- 1 клацання ВВЕРХ– починає рух до зупинки в крайньому положенні
наступне клацання – зупинити - 1 клацання ВНИЗ – починає рух у протилежне крайнє положення
- 2 клацання ВВЕРХ або Вниз – улюблене положення
- утримуйте перемикач ВВЕРХ – рух вгору до повного підйому
- утримуйте перемикач Вниз – рух вниз до відпускання
та інші програмуємі варіанти.
Для жалюзі є спеціальні схеми де коректується кут нахилу жалюзі.
Таким чином Z-wave це практичне рішення для керування шторами, де можна встановлювати улюблене положення, відсоток підйому та багато іншого.

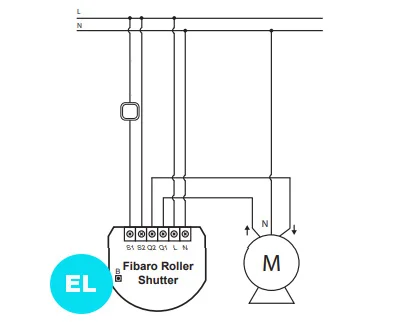

Підключення одноклавішного вимикача для штори Z-wave
У цій схемі використовуються лише одноклавішні моностабільні вимикачі.
Моностабільний вимикач повертається у вихідне положення після натискання.
Він працює як кнопка: утримується – ланцюг замкнутий, відпускається – розмикається.

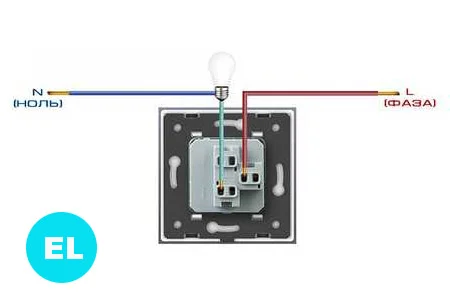

Схема підключення до реле Fibaro Roller Shutter:
Управління електричним карнизом таким типом вимикача відбувається за таким сценарієм:
- 1 клацання – почати рух у крайнє становище
- наступне клацання – зупинити
- ще одне клацання – почати рух у протилежне граничне становище
- 2 клацання – улюблене положення
- утримувати – почати рух до відпускання
Можливо використовувати такі моделі кнопок, наприклад:
- Gira 015100
- Jung 531 U
- Schneider Unica 106.12N
- Livolo C701IH
І багато інших.
За допомогою кнопкових вимикачів, що працюють за такою схемою, можливо мінімізувати проводку при великій кількості кнопок, керувати карнизами з мінімальною кількістю вимикачів і об’єднувати їх у рамки.

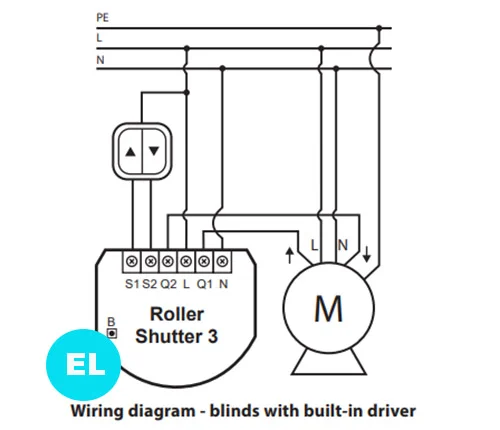

Підключення Roller Shutter до електроприводів з вбудованим приймачем
В даному реле є також цікава можливість підключення універсальних моторів для штор з подвійним керуванням: вбудований приймач і фазне 220 вольт.
Для електрокарніза у нас таким мотором є наш китайський електрокарниз Dooya Smart.
Схема підключення така
:
Такая схема есть только в Roller Shutter 3 и это дает возмовжность кроме управления реле еще и управлять радиопультом.
Много заказчиков или членов их семей не привыкли к управлению от смартфона или панели и поэтому классический пульт для штор им будет очень удобным.

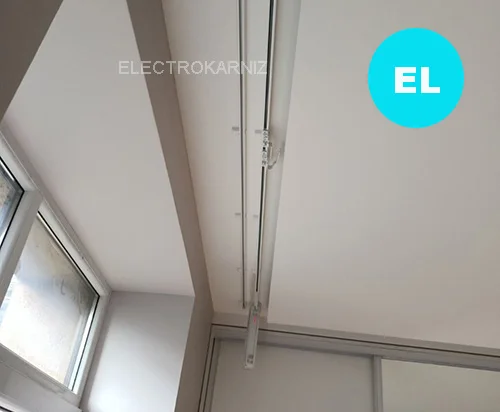

Електричні карнизи для Z-Wave від Electrokarniz.
Для розумного будинку Фібаро з реле Roller Shutter використовують двигуни з керуванням живленням 220 вольт.
У нашому асортименті це:
- Голландський електрокарниз Forest Shuttle AC
- Китайський Dooya Smart або Dooya WT
- Французька Somfy Movelite 35 WT або Somfy Ultra WT
Всі ці мотори мають кінцеве механічне або електронне кінцеве положення, що виставляється – що важливо для роботи Fibaro Roller Shutter.
Дані мотори для штор управляються за принципом фазного керування, тому вимагають продуманої схеми підключення та підведення до них кабелю живлення/керування.
Дуже важливо при підключенні використовувати тільки один електропривод змінного струму, а у разі можливого угруповання підключати через реле, що синхронізує.

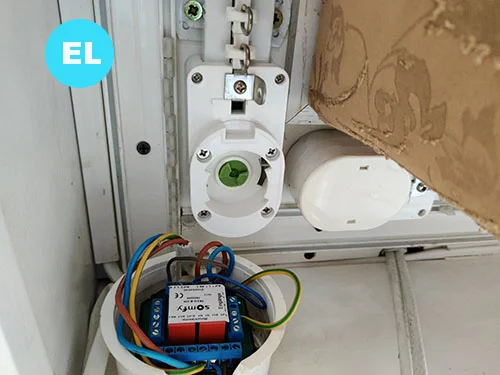

При груповому управлінні кількома шторами потрібно використовувати реле групового управління шторами.
Потужність двигуна у даних моторів не більша від 40 до 70 Ватт, тому для керування ними можна використовувати будь-які вимикачі для мережі змінного струму 220 вольт.
Увага! Електротехнічні роботи можуть виконуватись лише кваліфікованими електриками або під їх керівництвом та контролем.
