Опис
Автоматичний карниз FOREST SHUTTLE AC – це самий популярний карниз для керування шторами від вимикача або розумного будинку будь-якої складності.

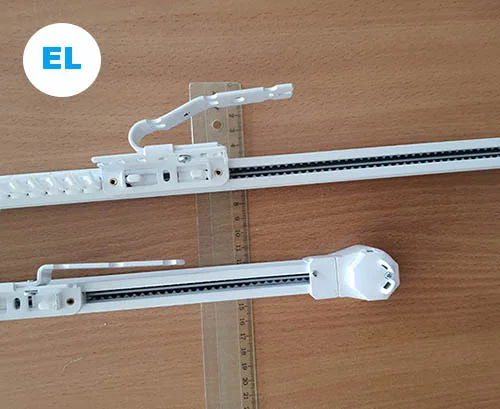

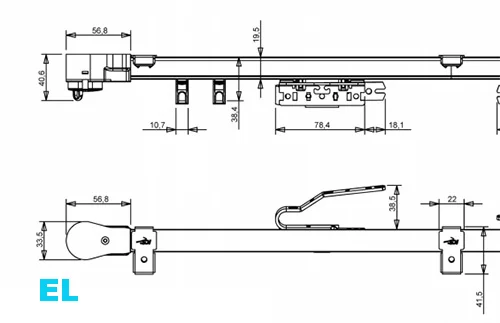

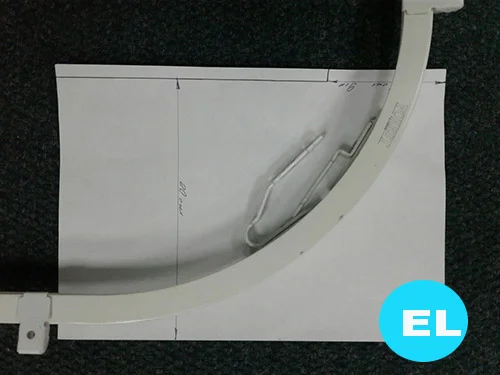

У всіх карнизах FOREST використовується єдина шина – FMS яка має такий вигляд і такі розміри :
Варіанти керування шторою залежить від вибраного типа моторів.
Мотор FOREST SHUTTLE AC створений для керування шторами від :
- Вимикача 220 вольт жалюзійного типу;
- розумного будинку з складною структурою ;
- бюджетних блоків керування від смартфону ;
Також інтересною можливістю цього мотора є можливість:
- керування від пульта при умови особливого підключення до живлення 220 вольт.
Важливим моментом чому багато дизайнерів та архітекторів пропонують електрокарнизи саме цього виробника це :
- ергономічний профіль самого маленького розміру серед всіх існуючих електричних карнизів ;
- декоративні елементи на кронштейни та карниз ;
- гарантія 10 років на систему ;
- виробник – Нідерланди;
- особа форма бігунка для відсутності просвітів ;
- тиха робота автоматичної штори ;

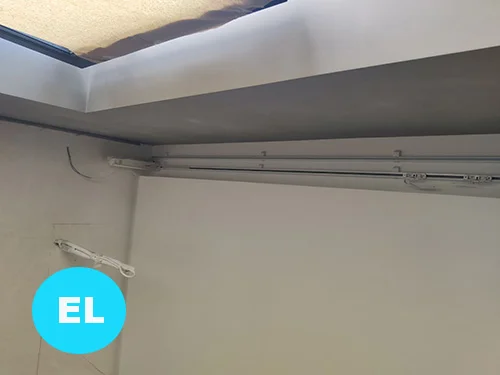

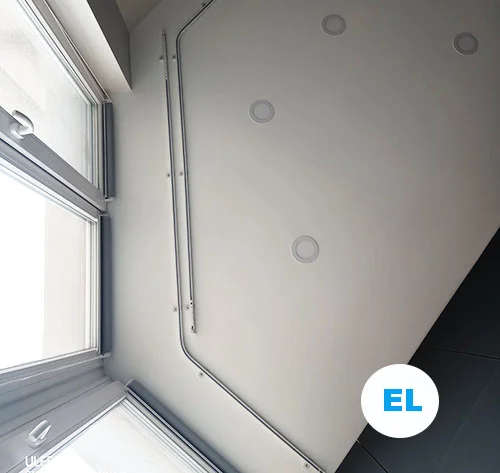

Придивившись на фото можливо побачити саме ці моменти при кріпленні шторного карниза до стелі.
Керування шторою від вимикача
Це самий розповсюджений варіант керування групою виробів, або індивідуальними карнизами.
Для цього використовуються так звані “вимикачі для жалюзі” в яких є механізм блокування одночасного управління шторою в два протилежні боки .
Схема підключення виглядає таким чином :
Для цього може використовуватись такі самі розповсюджені вимикачі для карнизів :
- JUNG
- LEGRAND
- GIRA
- SCHNEIDER ELECTRIC
- VIKO
- LIVOLO
Та інші, в яких є різноманітні дизайнерські серії та механізм роботи залишається незмінним.
Зазвичай зовнішній вигляд їх, це двухклавішний вимикач з фіксацією, як з зображенням стрілок направління штори, так і без них.

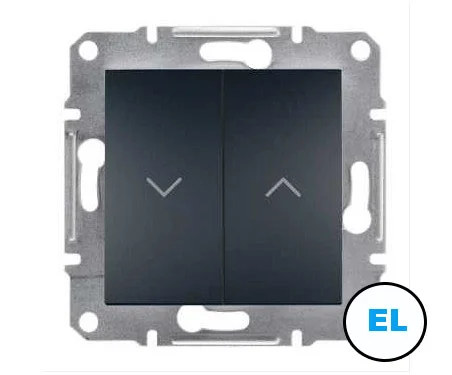

Наприклад в вимикачах для карнизів SCHNEIDER є серія ASFORA в який використовуються вимикачі для жалюзі кольору антрацит – EPH1300171.
Принцип роботи автоматичного карниза для штор FOREST SHUTTLE AC
Характистики електропривода :
- Вага штори до 40 кг ;
- Принцип – керування подачею напруги 220 В.
- Швидкість штори регулюється 14/17 см/сек.
- Рівень шуму менше 40 dB
- Живлення – 220 Вольт
- Довжина двигуна – 28 см;
- Клас ізоляції – 2
- Сертифікація – СЕ

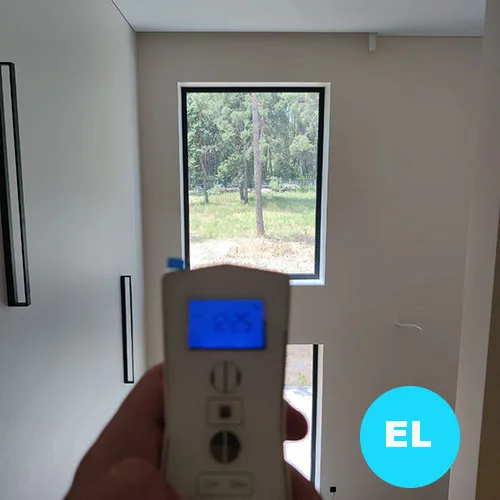

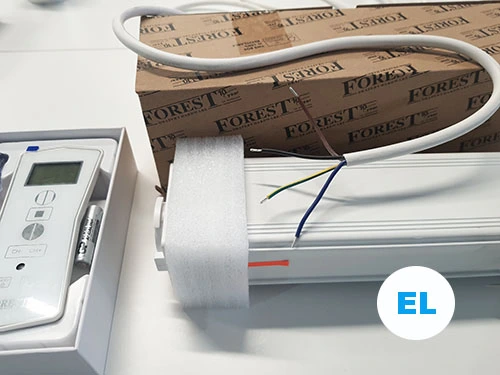

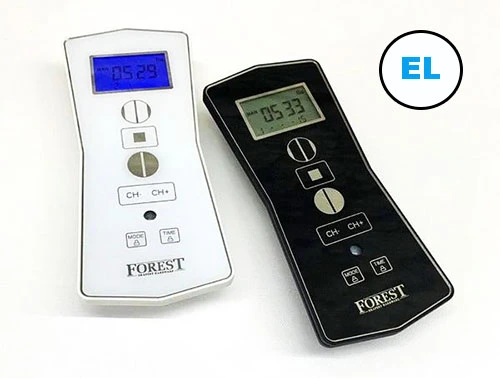

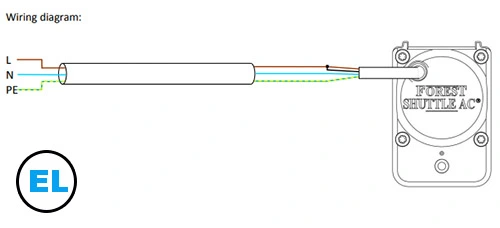

Для керування цим мотором від радіо пульта його необхідно підключити до живлення по наступній схемі та налаштувати пульт.

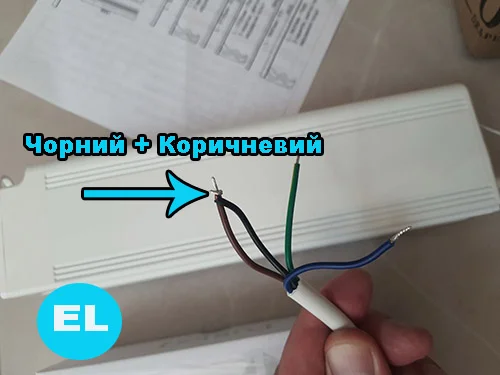

В такому варіанті треба при підключенні з’эднати разом чорний+коричневий кабель і підключати до нього фазу 220 вольт.
Функція штовхання штори Touch Motion також буде працювати при вказаному зверху підключенні електропривода Forest Shuttle AC.
!!! При роботі електрокарниза AC від пульта їм неможливо керувати від вимикачів або розумного будинку по проводному підключенні.
Підключення штор до вимикача або розумного будинку виконується по цій схемі :
!!! При такій схемі підключення не працює пульт та не буде працювати система руху штори Tauch Motion.
Для того щоб штора прийшла в рух на мотор подається живлення 220 Вольт , а для зупинки просто знімається подача струму.
Таким чином в статичному положенні на двигуні SHUTTLE AC немає живлення, тому в цій системі і не може бути системи TachMotion та керування від пульта. При такому варіанті підключення працює електропривод Forest Shuttle L.
Щоб при натиснутій кнопці вимикача штора зупинилась в потрібному положенні на карнизі програмуються кінцеві точки – це края або середина штори в залежності від задачі.
Особливістю моторів для штор, або ролет цього типу є необхідність правильного підведення кабелів при груповому управлінню декількома автоматичними карнизами.

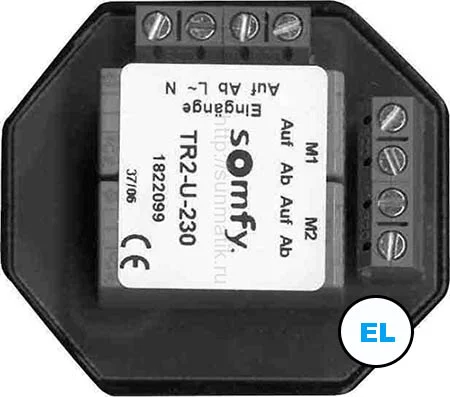

Щоб мати гарантію на систему – два або більше карнизів необхідно підключати за допомогою узгоджуючих реле. Один з варіантів яких зображений на фото .
Це реле TR французької компанії SOMFY – яка крім іншого може розуміти приоритет включення штор при використанні декількох вимикачів.
Керування шторами від телефона з електрокарнизом FOREST
Cамий розповсюджений варіант керування шторам – це вимикачем та смартфоном, або просто смартфоном за допомогою різноманітних додатків.

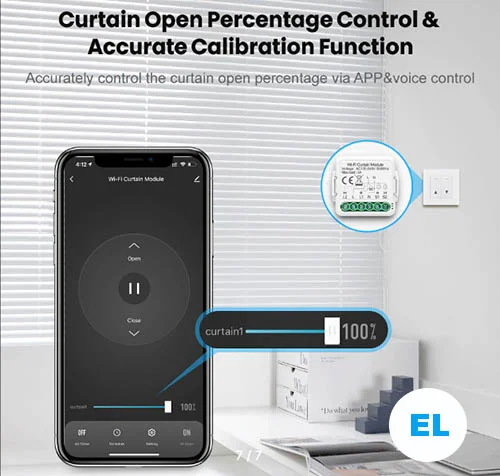

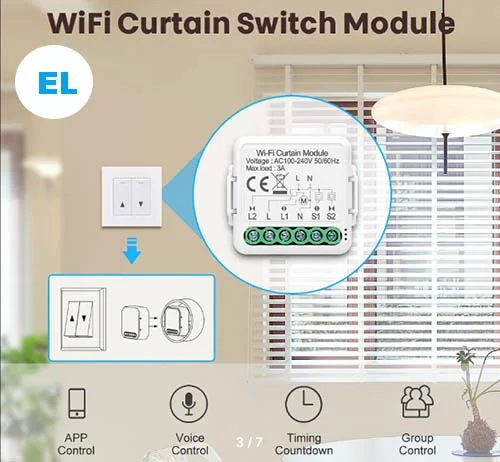

Наприклад можливо купити звичайне не дороге реле управління жалюзі яке вставляється під вимикач, або просто на нього подається живлення – наприклад TUYA Zigbee або інше.
До цього реле підключається мотор AC та керується ним разом з вимикачем.
Це просте і сучасне рішення з недорогою ціною.
Але це практично тільки для електрокарнизів Forest з невеликою кількістю карнизів.
Таким же простим варіантом можливо вважати “рідні” системи управління шторами від смартфону за допомогою розумних вимикачів та розеток виробників обладнання типу JUNG, LEVOLO, LEGRAND та інші.
Наприклад у LEGRAND це серія VALENA LIFE with NETATMO в якій є шлюз з розумною розеткою до якої можливо приєднати до 100 дротових та бездротових вимикачів та керувати світлом, ролетами та карнизами від розумного будинку LEGRAND.
Для цієї та подібних систем для штор використовується також електрокарниз FOREST SHUTTLE AC
Третім варіантом керування є дорогі та дуже функціональні розумні будинки , наприклад система KNX або інша в якій швидкий відклик та ідеальні можливості як по охороні так і по комфорту.
В таких системах можуть використовуватись оригінальні мотори с блоками KNX, а також для простих рішень , або економії використовуватись SHUTTLE AC .
Посиленний карниз FOREST FMS до 90 кг

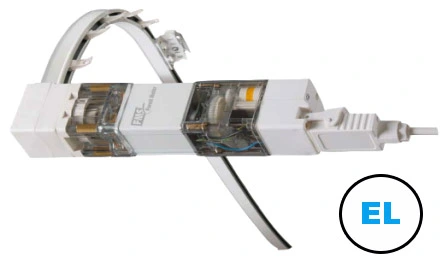

Це більш стара версія мотора для штор з принципом “керування фазою 220 вольт” який є посиленною моделю і може тягнути штору до 90 кг .
Також в нього відсутня блокування при пропаданні живлення і тому цей двигун часто використовується для штор на скошених вікнах : мансардних поверхах, вікон під скосом стелі будинку та інші.
Основним недоліком цієї старої версії є гучність її роботи в порівнянні з Forest Shuttle AC, L та інших модифікацій.
Він використовується у випадках дуже високих і широких вікон де неможливо поділити карнизи і необхідно керувати одним мотором.
Комплектація карниза яку пропонує ELECTROKARNIZ можна подивитись в основному розділі по посиланню автоматичний карниз Forest.
Як правильно зробити замір карниза Forest AC

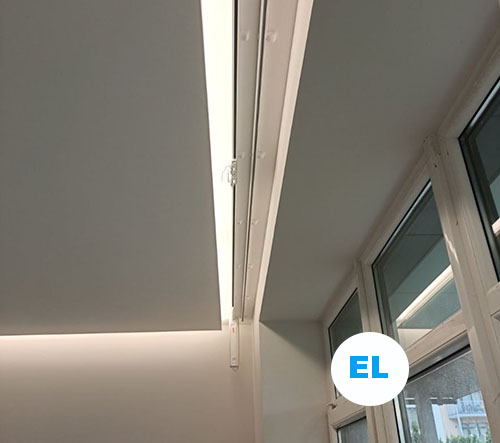

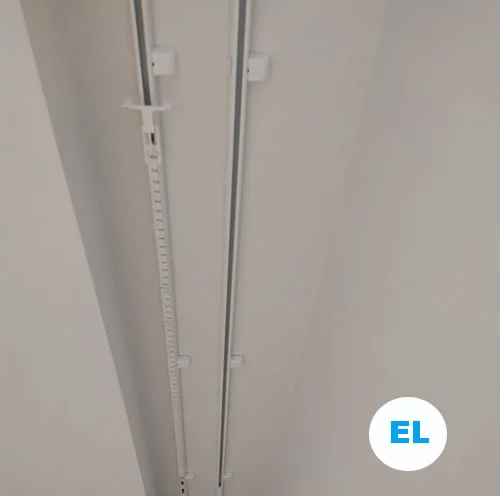

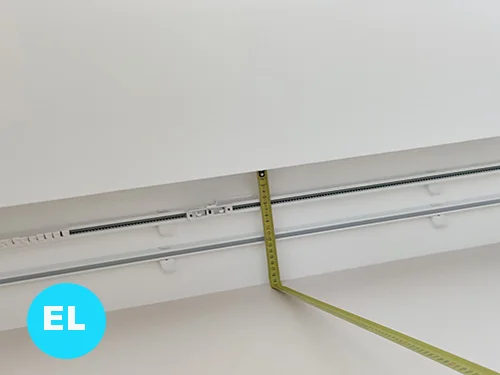

Заміри цієї голандської системи не відрізняються від звичайних замірів електричних карнизів лише з однією оговоркою – що Forest має саму тонку шину і тому можливо зекономити декілька сантиметрів ширини ниші.
При замірі ширини готового виробу при замовденні треба відняти 20-40 мм (залежить від різних обставин) щоб мати можливість обгорнути мотор тканиною гардини.
А також використати саме цю систему в вузьких нішах підігнув каретку трохи ближче до профілю карниза ніж вказано на схемі з розмірами.

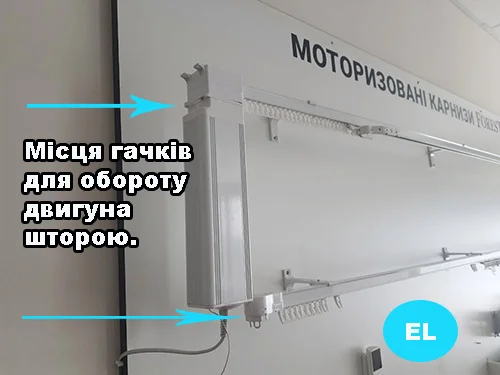

Продуманість електричного карнизу Forest Shuttle AC є в усьому. Наприклад для обгортання чи завороту штори за електропривод на двигуні є декілька кілець в залежності від потреби обгортання.

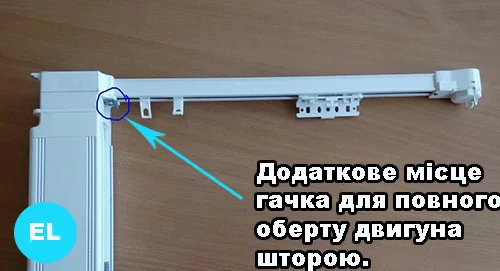

Ці кільця є навіть при необхідності повного оберту шторою (наприклад на вугловому розполжені штори) – на фото знизу показане місце для цього гачка.
Крім того в автоматичному карнизі Forest AC зворотній редуктор впротилежність іншим виробникам має маленький редуктор.
По-перше – це значно красивіше при односторонньому відкритті штори і відсутності ніши.

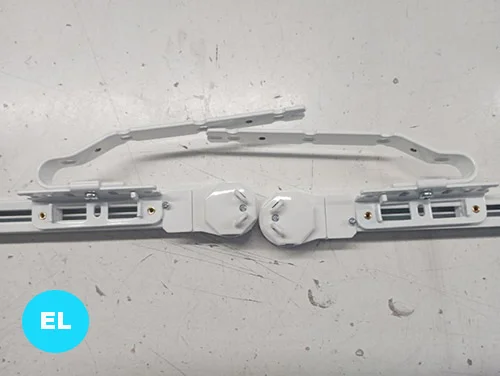

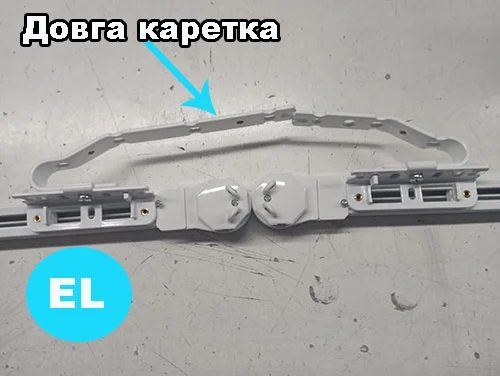

По-друге – при стикуванні двох електричних штор можливо використати подовжені каретки (замовляється додатково) та перекрити потенційну щілину.
Можна використовувати як одну, так і обидві в різноманітних варіантах.
Також ELECTROKARNIZ рекомендує встановлювати їх при високому розташуванні карниза (більше 5 метрів) при розсувці в ЦЕНТР, щоб мінімізувати щілину між двома полотнами гардини.

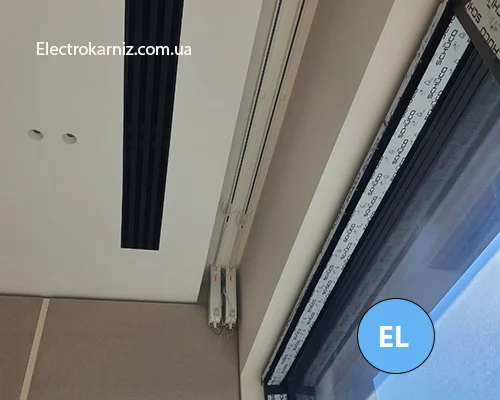

Наприклад, при висоті вікна 6,5 метрів на фото знизу ми використали дві подовджені каретки знаючи що при використанні автоматичними шторами це буде практично.

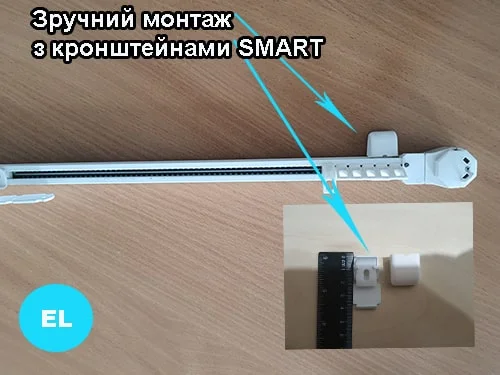

Хочеться зауважити про монтаж електрокарниза Forest Shuttle AC. Завдяки продуманим кронштейнам Smart це робити легко навіть одній людині на великій висоті монтажа.
Цей кронштейн має підпружинений механізм в серединію, надавлюючий на який він пропускає профіль і далі закривається і може тримати десятки кілограм ваги штори.
При його монтажі зручно встановити профіль в середній кронштейн, і далі спокійно надавлюючи вставити всі інші частини профілю.

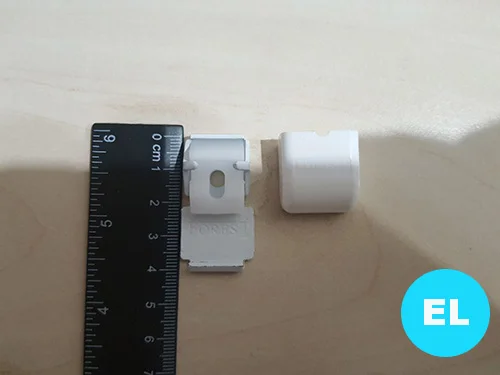

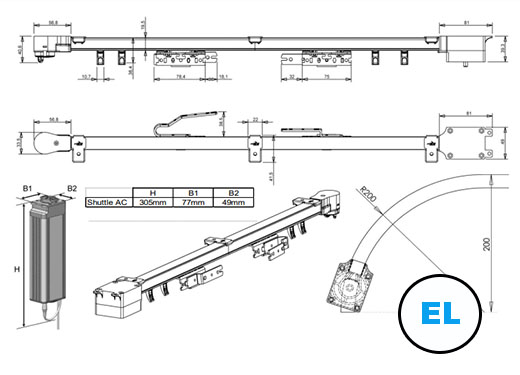

Розміри кронштейна такі :
Встановлення в одному місці двох практично однакових карнизів – механічного та електричного від Forest буде виглядати дуже ергономічно.
