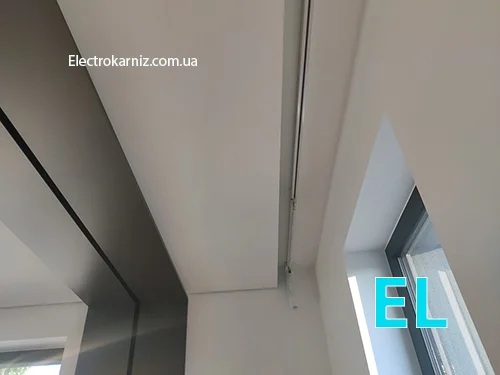

Универсальный карниз для управления умным домом Zigbee или WiFi
Компанія ELECTROKARNIZ у своєму асортименті має електричний карниз для штор Dooya Smart (КНР), який зручно підключати до різних популярних систем розумного будинку Zigbee або WIFI управління – наприклад Tuya, Moes, Sonoff, Ewelink, а також Legrand, Jung та багато інших.
Універсальність даного карниза полягає в тому, що при правильній прокладці кабелю та підключенню буде доступно управління як від розумного будинку, так і працюватиме система TachMotion (коли ми тягнемо за штору щоб вона відкрилася/закрилася).
Також можливе керування від класичного радіопульта – так як у двигуні встановлений блок приймача, а також управління додатковими вимикачами підключеними по кручений парі з роз’ємами RJ.
Для недорогих розумних будинків із використанням реле Zigbee чи WIFI такий варіант управління дуже практичний.
При пропаданні WІFI або можливих оновленнях серверів розумних будинків ZigBee (а більшість з них працюють саме так) замовник матиме можливість ручного управління Тач-моушн, пультом або вимикачем (якщо такий варіант продумати на етапі прокладання кабелю).
У більшості класичних реле Zigbee є можливість підключення класичного жалюзного вимикача, тому пульт навряд чи стане в нагоді. А ось робота від TachMotion або розведення безпотенційного керування для групи вимикачів у квартирі або будинку з мотором для штор Dooya Smart цілком може бути вирішена.
Який кабель необхідно прокладати для автоматичної штори Zigbee
Принцип роботи даного двигуна – Dooya Smart – це управління напругою 220 вольт для руху штори вправо або вліво.

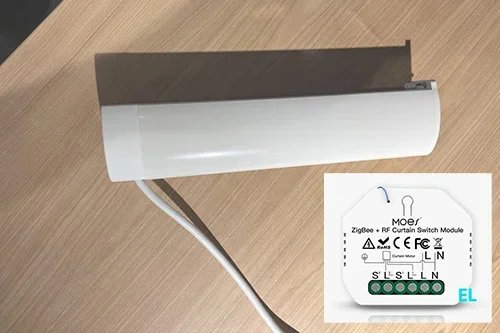

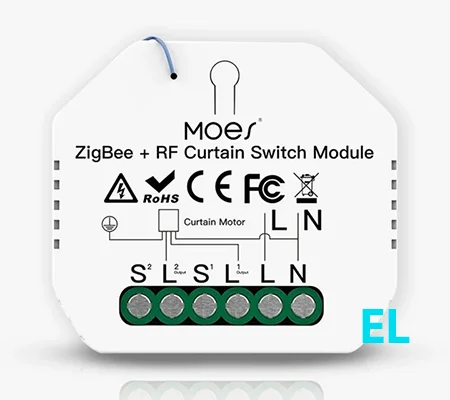

У ньому немає вбудованого блоку Zigbee. Тому для підключення ZigBee або Wifi пристрою необхідно підключення додаткового реле Zigbee або контролера для штор.
Обов’язковою умовою роботи з цим двигуном для штор є:

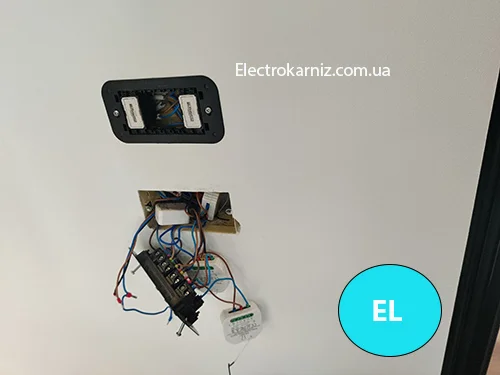

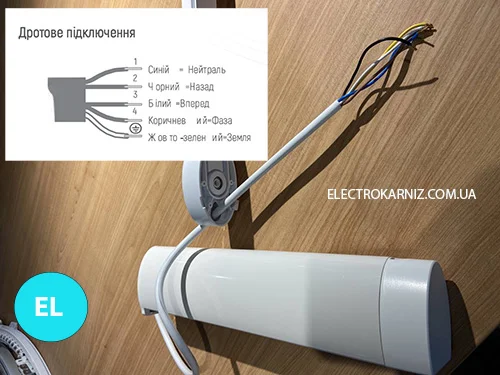

Для підключення електроприводу для штор Dooya Smart для керування від реле Zigbee необхідно підвести в місце підключення 4-х жильний кабель.
Три з яких це класичне управління ФАЗОЙ 220 вольт – команду якого подає модуль Zigbee (або Wifi), а четвертий кабель це фаза 220 вольт – необхідна для подачі живлення для шторого електрокарніза, щоб він міг керуватися іншими пристроями, крім реле розумного будинку.
Для підключення достатньо перерізу кабелю 4*1 кв.м.
Система розроблена таким чином, що якщо не підключити на постійній основі фазу 220 вольт, то моторизований карниз не працюватиме за цим протоколом.
Ще однією важливою особливістю підключення для груп (або пари) виробів є необхідність підключення окремих синхронізуючих реле для групового керування або використання Zigbee-реле для кожного виробу, об’єднавши їх потім програмно у різні сценарії керування розумним будинком.

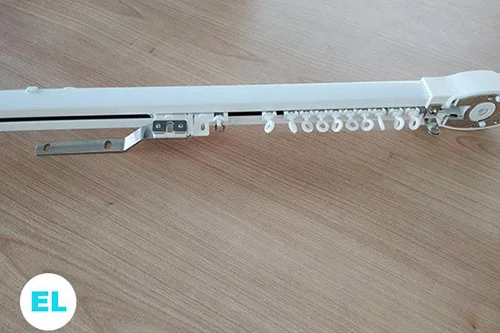

Характеристики електрокарніза Dooya Smart для управління Zigbee
Щоб штора працювала довго, надійно та тихо необхідно не лише вибирати параметри двигуна, а й саму карнизну систему.
У моторі Dooya Smart компанія Electrokarniz використовує китайську репліку французького автоматичного карнизу Somfy з такими перевагами:

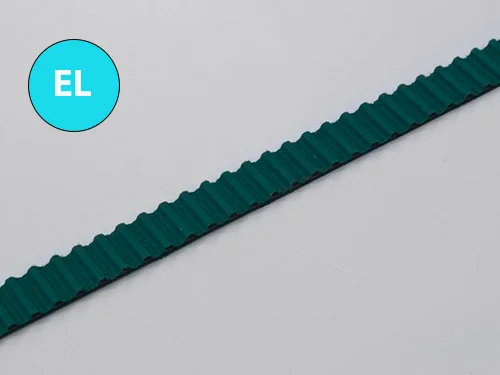

- посилений армований ремінь;
- бігунками на роликах з можливістю швидкої заміни;
- тихою кареткою;
- Підшипниковими редукторами, які тягнуть штору;
- Карниз витримує штору до 100 кг (підключення посилених двигунів);
- Посилені гачки для важких штор;
- Кронштейни прихованого монтажу для ідеального зовнішнього вигляду;
- По 13 бігунків на 1 метр виробу, що дає можливість виготовити гарну штору під час навішування з використанням різних типів тасьми;
- має невеликий розмір профілю.
Такі характеристики дозволяють гаратовано використовувати за допомогою мотора Dooya Smart важкі штори для Zigbee вагою до 45 кг як прямих так і гнутих.
Легкість руху штори з карнизом Smart досягається ідеальністю лиття профілю, бігунків на коліщатках для зменшення тертя та підшипникових роликів, вставлених у закінченнях системи.
Армований ремінь розрахований до 12-ти метрових карнизів з вагою штор до 100 кг.
Ми виготовляємо для наших клієнтів індивідуальний виріб під розміри виготовлених ніш або простінків.

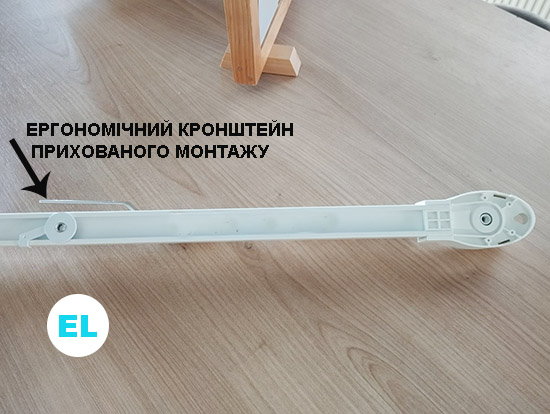

Зовнішній вигляд кронштейнів для кріплення виглядають таким чином з установкою їх через кожні 50 см. (також успішна репліка стельового кронштейна французького Somfy, яка зарекомпендувала себе десятиліттями надійної роботи для важких автоматичних штор).
При карнизі з довжиною понад 600 см можна використовувати з’єднувач. Також із ним зручно транспортувати довгі електричні карнизи. Після отримання необхідно розкласти профіль електроштори та вставити з’єднувач згідно з інструкцією.

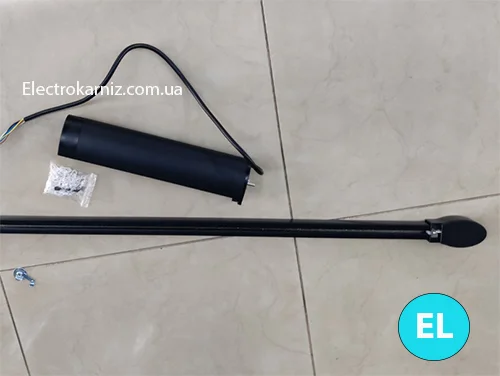

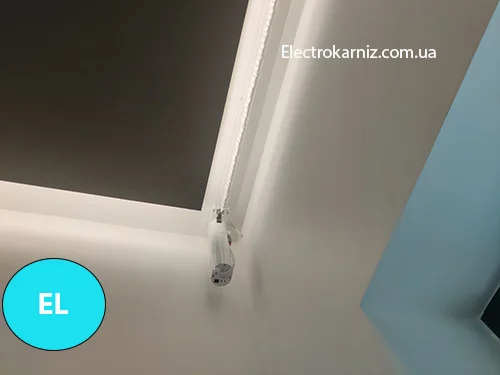

Чорні та білі електричні карнизи Zigbee індивідуального виготовлення.
Наша система є в білому та чорному кольорі, включаючи білий або чорний електропривод.
З однією особливістю – у чорному профілі ми використовуємо білі бігунки та гачки. Але оскільки вони рухаються разом із шторою – то зазвичай це не є важливим фактором, тому що у складеному та розкладеному положенні їх не буде видно.

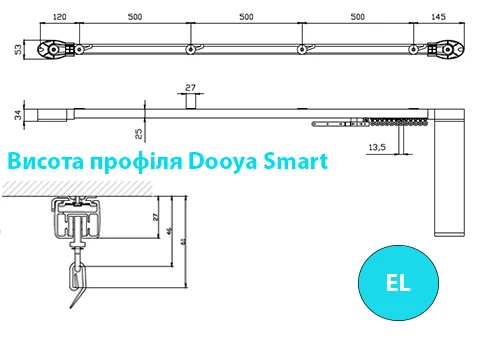

Розміри профілю для даного електричного карниза такі:
Маленький розмір без додаткових виступів дає можливість використовувати класичну нішу для його встановлення.
Рекомендовану розмір ніши для встановлення штори для zigbee ми зазвисчай робимо таку:
Для одного карнизу ніша рекомендована 11-12 см.
Для електричної штори + механічний тюль 15 см.
Для двох електричних штор-мінімум 20 см.

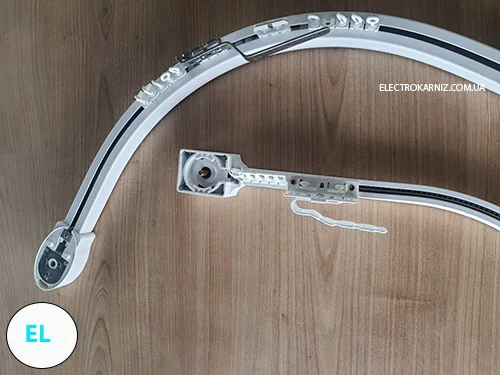

Гнуття карниза для Zigbee розумного будинку
У нас є обладнання для гнуття нашого електричного карниза в кут або в еркер.
Гибка цього профіля має радіус 30 см, тому слід звертати увагу на вузькі ниши.
Можливі варіанти гнуття кутів від 90 градусів до 180 градусів.
Для тюлю ми також використовуємо білі або чорні карнизи KS як китайського, так і голландського виробництва. У них повністю чорна фурнітура, включаючи гачки для навішування штори.

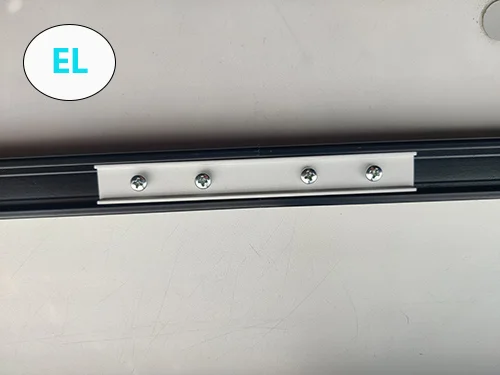

Надійний з’єднувач для штори при великій довжині
Для зручності транспортування електричного карниза використовується з’єднувач для штори.
Наші профіля для автоматичних карнизів мають довжину 600 см, аде якщо Вам потрібен карниз більш довгий, то треба встановлювати з’єднувач.
Він надійно з’єднує дві половини на 4-х винтах.
Рекомендовано розпил робити при розсувці від середини в сторони.
