Описание
Автоматический карниз FOREST SHUTTLE AC – это самый популярный карниз для управления шторами от выключателя или умного дома любой сложности.
Во всех карнизах FOREST используется единственная шина – FMS, которая имеет такой вид и такие размеры:
Варианты управления шторой зависят от выбранного типа моторов.
Мотор FOREST SHUTTLE AC предназначен для управления шторами от :
- Выключателя 220 вольт жалюзного типа;
- Умного дома со сложным функционалом;
- Бюджетных блоков управления от смартфона купленных у поставщиков различноготоборудования;
Также интересной возможностью этого мотора есть возможность управление от пульта при условии особого подключения к питанию 220 вольт.
Важным моментом почему многие дизайнеры и архитекторы предлагают электрокарнизы именно этого производителя это:
- эргономичный профиль самого маленького размера среди всех существующих электрических карнизов;
- декоративные элементы на кронштейны и карниз;
- гарантия 10 лет на систему;
- производитель – Нидерланды;
- особая форма бегунка для отсутствия просветов;
- тихая работа автоматической шторы;
Присмотревшись на фото можно увидеть именно эти моменты при креплении шторного карниза к потолку.
Управление шторой от выключателя 220 вольт
Это самый распространенный вариант управления группой изделий или индивидуальными карнизами.
Для этого используются так называемые выключатели для жалюзи, в которых есть механизм блокировки одновременного управления шторой в две противоположные стороны.
Схема подключения выглядит следующим образом:
Для этого могут использоваться самые распространенные выключатели для штор:
- JUNG
- LEGRAND
- GIRA
- SCHNEIDER ELECTRIC
- VIKO
- LIVOLO
И другие, в которых есть разнообразные дизайнерские серии и механизм работы остается неизменным.
Подробнее мы описали в разделе выключатели для штор.
Обычно их внешний вид, это двухклавишный выключатель с фиксацией, как с изображением стрелок направления шторы, так и без них.
Например в SCHNEIDER есть серия ASFORA в котором используются выключатели для жалюзи цвета антрацит – EPH1300171.
Принцип работы автоматического карниза для штор FOREST SHUTTLE AC

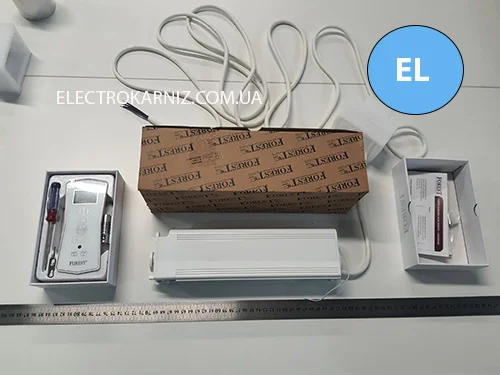

Характистики электропривода :
- Вес шторы до 40 кг ;
- Принцип управления — подача напряжения 220 В.
- Скорость шторы регулируется 14/17 см/сек.
- Уровень шума менее 40 dB
- Напряжение питания – 220 Вольт
- Длина мотора – 28 см;
- Класс изоляции– 2
- Сертификация – СЕ
Для управления этим мотором от радиопульта его необходимо подключить к питанию по следующей схеме и настроить пульт.

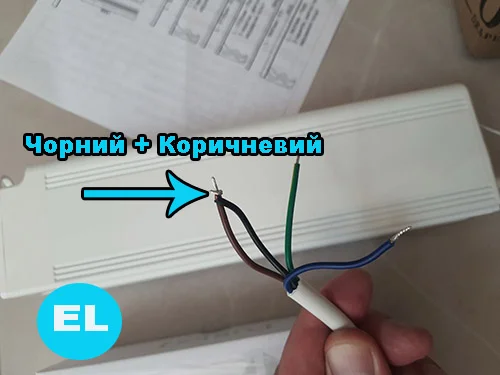

Обязательно перед подключением соединить вместе кабели шторного привода Черный + Коричневый вместе.
В таком случае также будет работать и сиcтема ручного управления — Touch Motion.
!!! При работе электрокарниза Shuttle AC от пульта — им невозможно управлять от выключателей или умного дома по проводному подключению, включается только блок приемника и сухого контакта.
Подключение штор к выключателю или умному дому производится по этой схеме:
!!! При такой схеме подключения не работает пульт и не будет работать система движения шторы Tauch Motion.
Для того чтобы штора пришла в движение на электрокарниз Forest подается питание 220 Вольт, а для остановки просто снимается подача тока.
Таким образом, в статическом положении на двигателе SHUTTLE AC нет питания, поэтому в этой системе и не может быть системы TachMotion и других, которые возможны в других электрошторах FOREST.
Чтобы при нажатой кнопке выключателя штора остановилась в нужном положении, на карнизе программируются конечные точки – это края или середина шторы в зависимости от задачи.
Особенностью моторов для штор или роллет этого типа является необходимость правильного подвода кабелей при групповом управлении несколькими автоматическими карнизами.
Чтобы гарантировать систему – два или более карнизов необходимо подключать с помощью согласующих реле. Один из вариантов которых изображен на фото.
Это реле TR французской компании SOMFY — которая помимо прочего может понимать приоритет включения штор при использовании нескольких выключателей.
Управление шторами от телефона с электрокарнизом FOREST
Самый распространенный вариант управления шторами – это выключателем и смартфоном, или просто смартфоном с помощью разнообразных приложений.
Например, можно купить обычное не дорогое реле управления жалюзи, которое вставляется под выключатель, или просто на него подается питание. Популярные решения с доступной ценой реле для штор Zigbee.
К этому реле подключается мотор AC и управляется им вместе с выключателем.
Это простое и современное решение по недорогой цене.
Но это практически только для автоматизации штор с небольшим количеством карнизов.
Таким же простым вариантом можно считать «родные» системы управления шторами от смартфона с помощью умных выключателей и розеток производителей оборудования типа JUNG, LEVOLO, LEGRAND и другие.
Например, в LEGRAND это серия VALENA LIFE with NETATMO, в которой есть шлюз с умной розеткой, к которой можно присоединить до 100 проводных и беспроводных выключателей и управлять светом, роллетами и карнизами от умного дома LEGRAND.
Для этой и подобных систем для штор используется электрокарниз FOREST Shuttle AC
Третьим вариантом управления являются дорогие и очень функциональные умные дома, например система KNX или другая в которой быстрый отзыв и идеальные возможности как по охране так и по комфорту.
В таких системах могут использоваться оригинальные моторы с блоками KNX, а также для простых решений или экономии использоваться SHUTTLE AC.
Усиленный карниз для умного дома FOREST FMS до 90 кг
Это более старая версия мотора для штор с принципом «управление фазой 220 вольт», который является усиленной моделью и может тянуть штору до 90 кг.
Также у него отсутствует блокировка при пропадании питания и поэтому этот двигатель часто используется для штор на скошенных окнах: мансардных этажах, окон под покосом потолка дома и другие.
Основным недостатком этой старой версии является громкость ее работы по сравнению с Forest Shuttle AC, L и другими модификациями.
Он используется в случаях очень высоких и широких окон, где невозможно разделить карнизы и необходимо управлять одним мотором.
Комплектация карниза, которую предлагает ELECTROKARNIZ, можно посмотреть в основном разделе по ссылке автоматический карниз Forest.
Как правильно сделать замер карниза Forest Shuttle AC
Замеры этой голландской системы не отличаются от обычных замеров электрических карнизов только с одной оговоркой – что Forest имеет самую тонкую шину и поэтому возможно сэкономить несколько сантиметров ширины ниши.
А также эта узкая толщина очень выручает при гибке, это касается любого профиля на базе FMS , как AC так и карниз c мотором Forest Shuttle L.
А также возможно использовать именно эту систему в узких нишах подогнув каретку чуть ближе к профилю карниза, чем указано на схеме с размерами.
При замере ширины готового изделия при заказе нужно отнять 20-40 мм (зависит от разных обстоятельств), чтобы иметь возможность обернуть мотор тканью гардины.
Продуманность электрического карниза Forest Shuttle AC есть во всем. Например, для обертывания или заворота шторы за электропривод на двигателе имеется несколько колец в зависимости различного применения.
Эти кольца используются также при необходимости полного оборота двигателя шторой (например, на угловом расположении шторы) — на фото снизу показано место для этого крючка.
Кроме того в автоматическом карнизе Forest AC обратный редуктор в противоположность другим производителям имеет маленький размер.
Во-первых – это гораздо красивее при одностороннем открытии шторы и отсутствии ниши.
Во-вторых – при стыковке двух электрических штор можно использовать удлиненные каретки (заказывается дополнительно) и перекрыть потенциальную щель.
Можно использовать как одну, так и обе — в различных вариантах.
Также ELECTROKARNIZ рекомендует устанавливать их при высоком расположении карниза (более 5 метров) при раздвижке шторы в ЦЕНТР, чтобы минимизировать щель между двумя полотнами гардины.
К примеру, при высоте окна 6,5 метров на фото снизу мы использовали две удлиненные каретки, зная что при использовании автоматическими шторами это будет практично.
Хочется отметить легкость монтажа электрокарниза Forest Shuttle AC.
Благодаря продуманным кронштейнам Smart это легко делать даже одному человеку на большой высоте установки.
Этот кронштейн имеет подпружиненный механизм внутри, надавливая на который он пропускает профиль и дальше защелкивается и после этого может держать десятки килограмм веса шторы.
При его монтаже удобно установить профиль в средний кронштейн, далее спокойно надавливая вставить все остальные части профиля.
Размеры кронштейна таковы:
Установка в одном месте двух практически одинаковых карнизов – механического и электрического от Forest будет выглядеть очень эргономично.
