Правильне планування та підготовка місця встановлення електрокарнизів на етапі ремонту – це ключ до того, щоб система працювала ідеально, без переробок і зайвих витрат.
Більшість проблем із автоматичними шторами, їх красою, гучністю роботи та функціональністю виникає не через обладнання, а через помилки ще на стадії чорнових робіт, а також на стадії проекту.
Що потрібно передбачити перед встановленням автоматичного карниза
В Україні ця тема особливо актуальна, адже часто електрокарнизи встановлюють вже після завершення ремонту, що значно ускладнює монтаж у випадку заздалегідь помилковому плануванню.
Перш ніж починати ремонт, потрібно чітко визначити:
- де буде розташований карниз (висота, матеріал кріплення)
- який тип штор планується (легкі, важкі, збірка, розсувка)
- яка довжина карниза, кількість доріжок та їх функціональність;
- яке управління планується в будинку/квартирі і окремих його приміщеннях (пульти, вимикачі, розумний будинок);
Це впливає на вибір та тип мотора, живлення і навіть конструкцію стелі.
Розберемо кожний етап планування детальніше.

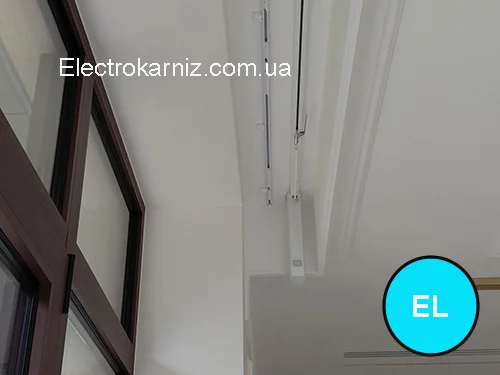

Розміри та особливості ніши для автоматичних штор
Електричний карниз можна встановлювати в нішу, на стелю без ніши або на стінових кронштейнах.
Самий розповлюджений варіант це робити нішу під автоматичні штори.
Основним моментом в плануванні розмірі ніши залежить від присутності в ній радіаторів, підвіконь, меблів та інших схожих елементів.
Орієнтовно для однієї електричної доріжки для штори потрібно 10 см простору без зайвих перешкод. Детально це описано в статті як встановити електрокарниз.

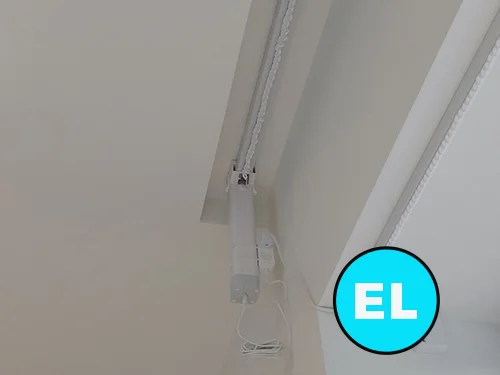

Тобто, якщо у Вас в ніші буде встановлений тільки один електричний карниз для штори, то потрібно робити нішу шириною 10 см (від батареї, підвіконь і тп.).
Якщо два електричні карнизи – то мінімум 200 – 250 мм.
Самою розповсюджетною є комбінація електричний карниз + карниз для тюля KS.

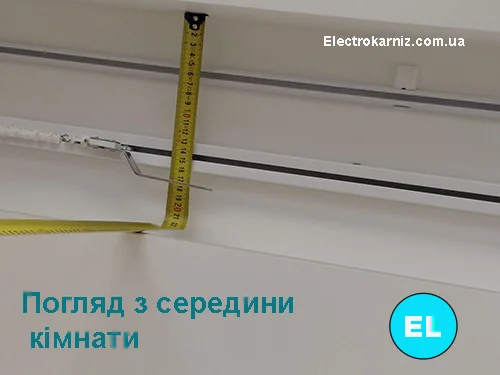

Ширину ніши треба робити мінімум 160 мм 3 розміщенням в ній систем таким чином – 40 мм від края ніши до першого профіля і 50 мм між двома профілями.
Звертаючи увагу на розміщення батарей і радіаторів від яких починається необхідні відстані.

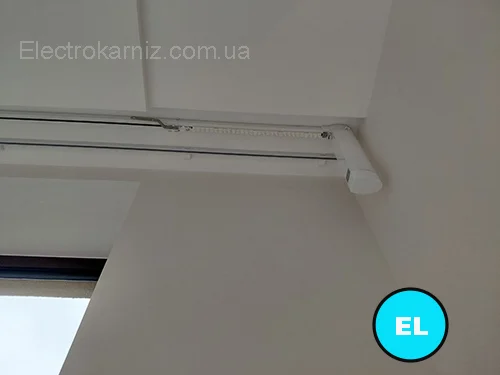

Для красивої збірки буде оптимальним для варіанту електро + тюль робити нішу 200 мм – з розміщенням 60 мм від края ніши до електричного карниза і 60 мм між карнизами .

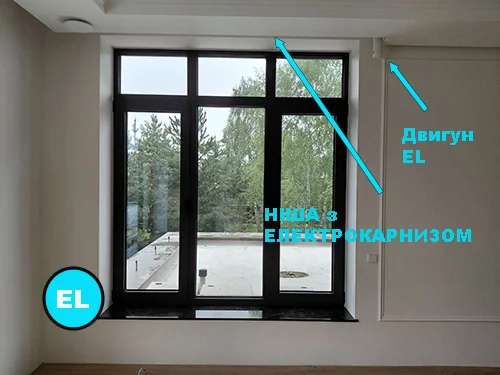

Якою має бути глибина шторної ніши для автоматики
Від глибини створеної ніши для карниза з електроприводом залежить зовнішій вигляд штори у приміщенні та наявність світлових просвітів з вікна.

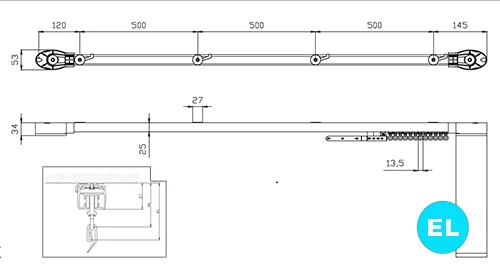

Сама розповсюджена глибина ніші 10 см. Це рахується від розмірів висоти електричного карниза, та висоти бігунка на ньому.

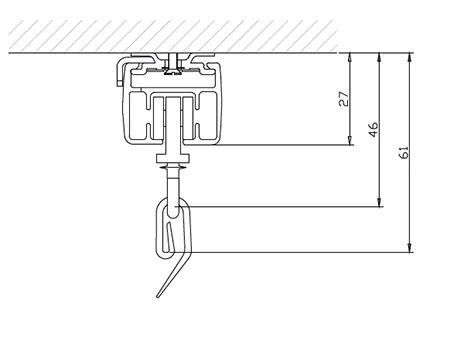

Для нашого популярного профілю Dooya Smart це співвідношення виглядає так:
При пошиві штори в автоматичному карнизі Somfy та Dooya заборонено піднимати тканину до верха профіля, так як тканина може попасти в середину рухомої частини карниза.
Саме тому в цих моделях можливий просвіт між шторою та профілем у випадку кріплення автоматичної штори – без ніши.
Але зі схеми видно, що навіть 50 -70 мм буде достатньо, щоб сховати штору і зменшити світловий зазор.

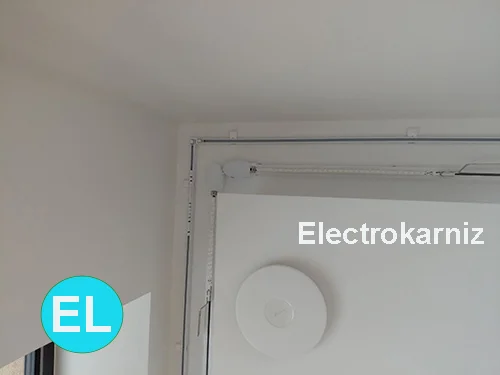

Автоматичний карниз для якого не потрібна ніша

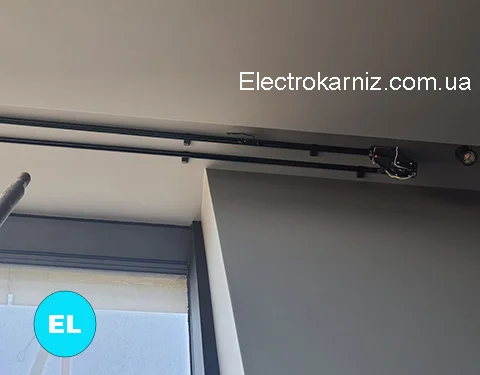

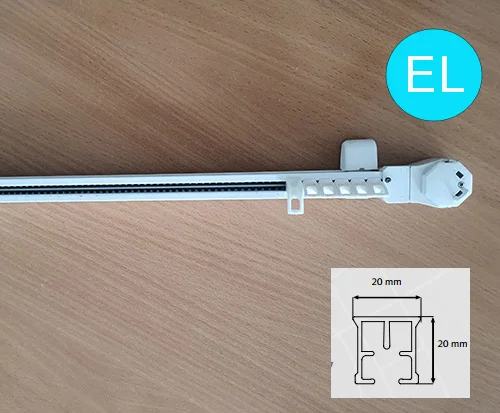

Карниз Forest як з електроприводом, так і механічний має більш тонкий профіль ніж всі інші китайські, німецькі та французькі системи і має ширину всього 20 мм.
Крім цього, у електричного Forest бігунок, на який навішується штора, має вигнуту форму, що виносить текстиль на рівень профілю.
При таких бігунках і товщині карниза всього 20 мм штору можна навішувати під саму стелю, що зручно при відсутності ніши, або ніши з маленькою висотою.

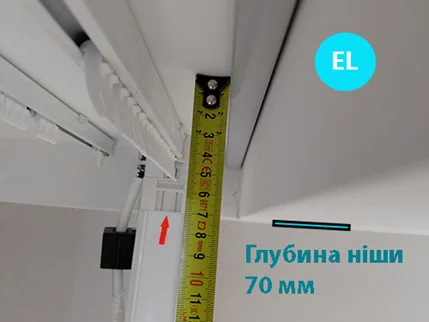

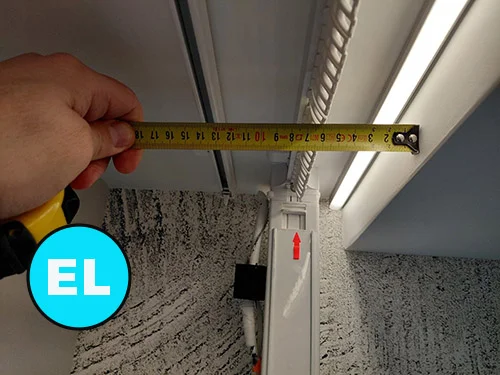

На фото зверху показана ніша висотою 70 мм з встановленим в нею автоматичним карнизом Forest Shuttle який не буде видно відійшовши всього на декілька шагів.
Як зробити тиху нішу для електричного карниза
Тиша роботи електричного карниза залежить від матеріалу до якого він кріпиться.

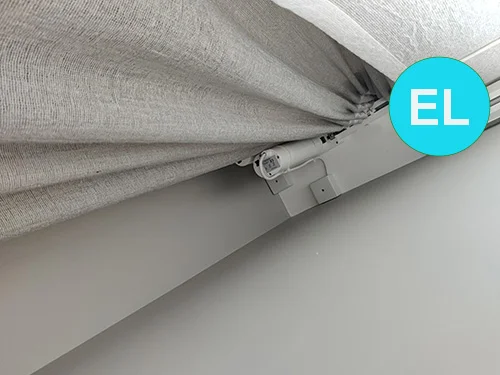

Самим практичним варіантом для низького шуму є монтаж електрокарниза до бетону.
Для тихоходності це ідеальний варіант.
Якщо Ви хочете щоб Ваші куплені тихі карнизи залишились тихими – то це самий простий варіант

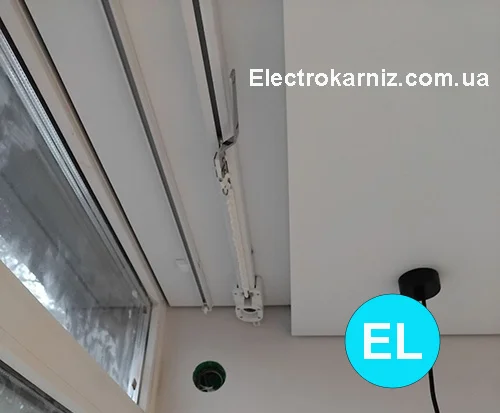

Якшо ви робите нішу з гіпсокартона, то під нього краще закласти ОСБ плиту, тоді штори будуть працювати тихіше завдяки плотному приляганню до щільного матеріала.
Підшивання ніши для зменшення гучності роботи автоматичної штори
Якщо закріпити карниз до класичної гіпсокартонної ніши, то даже самі тихі штори (наприклад Somfy Ultra чи Forest Shuttle L) будуть гучно працювати завдяки ефекту барабана з пустотою під гіпсокартоном.

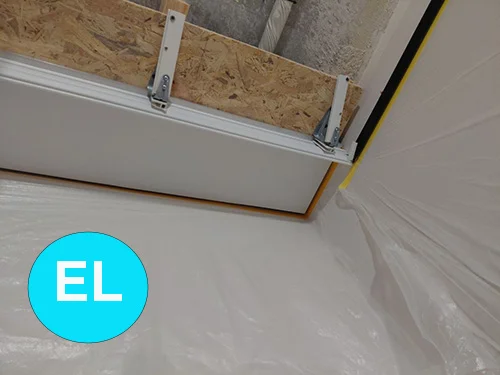

Якщо прикрутити під нього OSB- плиту, то карниз будь-якого бренду буде працювати в декылька разыв тихіше.
Вцілому, при роботі з гіпсокартоном нішу потрібно посилювати додатковими профілями, також кріплення буде надійніше зафіксувати саморізом до профілю, ніж молі до гіпсокартона.
Якщо закладати ОСБ – кріплення автоматичної штори також буде більш надійним.
Самим розповсюдженим варіантом формування ніши для висоти до 400 см і штор середньої ваги є встановлення профілю CD через кожні 40 см , або підлаштовуватись під розміщення кронштейнів описані в статті як монтувати електрокарниз.

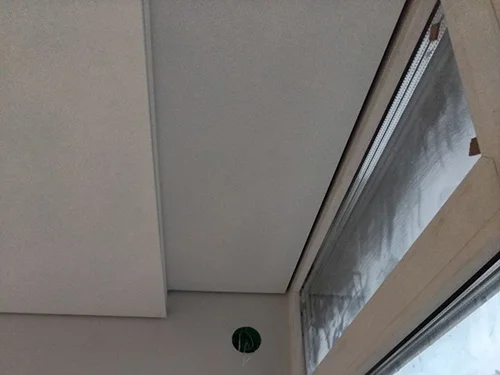

Що робити якщо натяжна стеля для штор
Це розповсюджене рішення в наш час.
Деякі моменти ми описали в статті як монтувати автоматичні штори для натяжної стелі.
Основна концепція не міняється – треба починати натяжну стелю від ніши, або закладати під натяжну стелю брус, або OSB – плиту в яку можна надійно кріпитись.
Основна концепція не міняється – треба починати натяжну стелю від ніши, або закладати під натяжну стелю брус, або OSB – плиту в яку можна надійно кріпитись.
Для кріплення автоматичної штори через натяжну зазвичай ми встановлюємо так:
- робимо отвір в місці кріплення саморіза за допомогою розігрітого свердла щоб отвір був трохи підплавлений.
- Далі змащуємо саморіз клеєм та насвердлюємо кронштейн карниза.
Вивід живлення під електрокарниз
Про це інколи забувають, а інколи розраховують на акумуляторні карнизи, але щоб не думати про заряджання акумуляторів ще й для автоматичних штор краще вивести кабель.
Основні правила:
- Двигун у карниза знаходиться з однієї сторони, зазвичай там де збирається штора (щоб сховати його за тканиною).
- Естетичніше вивести кабель ніж встановити розетку;
- Самий простий варіант – це виведення живлення 230 вольт;
- Перед виводом кабелю для штори необхідно спланувати як його замаскувати.

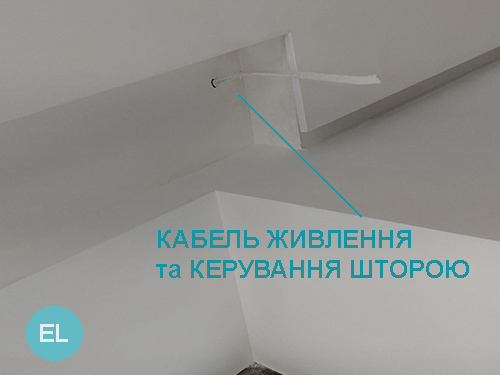

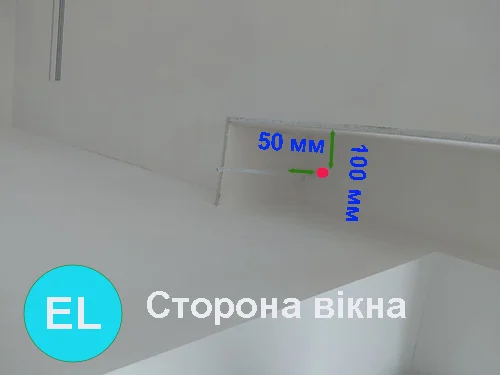

Місце виведення кабеля для штори в ниші

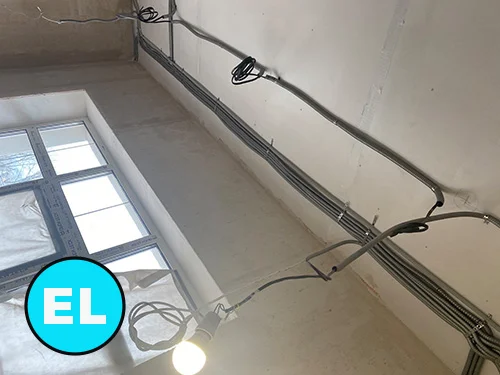

Кабель в нішу, або в місце встановлення карнизу виводиться з однієї сторони штори в місці її збірки.
Більшість майстрів прокладають кабель при підключенні до місця виведення зі стелі по самому двигуну, так як штора потім закриє такі технічні елементи.
Місце виведення залежить від розміщення штор в ниші, або на стелі.

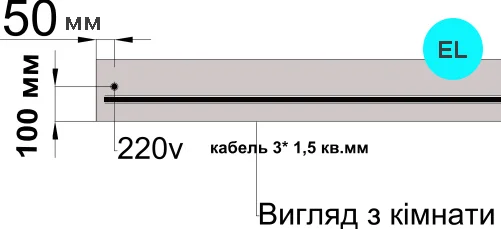

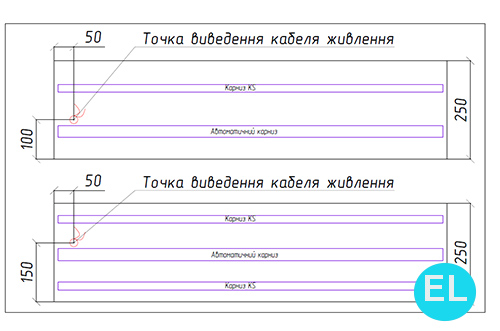

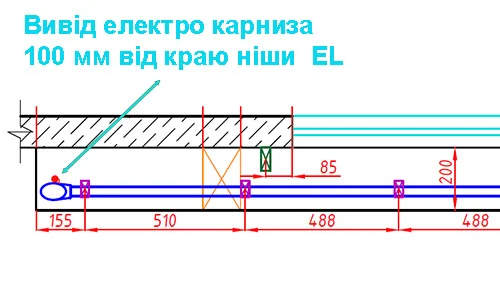

Якщо вцілому, то для класичної ниші в якій встановлено один електричний, а інший механічний карниз виведеня буде таким.
Для ніші 250 мм:
Основна ідея, для вивода кабеля:
- Розміщення кабелю з тильної сторони карниза;
- На рівні виводу кабеля з двигуна;
- Максимально близько до посадочного місця двигуна, щоб не заважало його обгортанню шторою.

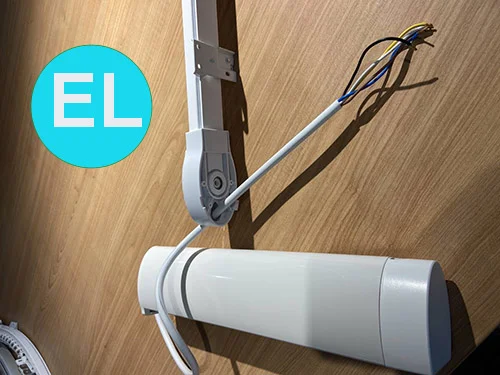

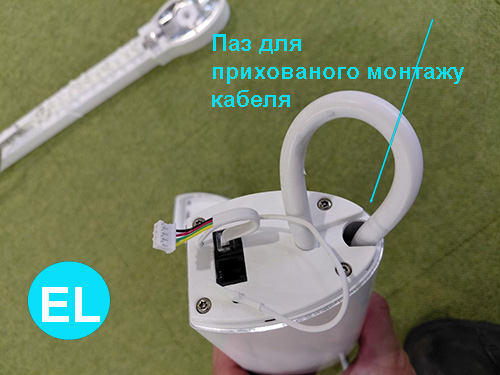

Якщо у Вас буде прозора тюль замість щільної гардини, або ви дуже педантично відноситесь до зовнішнього вигляду, то в автоматиці для штор Somfy, а також китайській Dooya Smart є спеціальний паз для прихованого заведення живдення
Цей отвір проходить в середині всього електропривода і далі в закінченні карниза, – аж до самої стелі де з’єднується з кабелем від автомата, або керування.

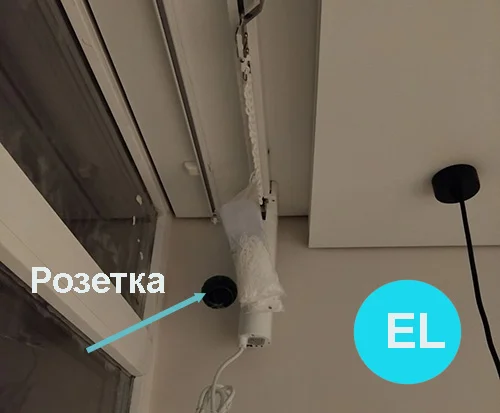

Порада. Ми не радимо встановлювати розетку біля двигуна, так як кабель до неї може заважати обгортанню шторою електропривода.
Краще реле, або кабель приєднати стяжками до електропривода, що потім закриється текстилем.
Різниця між бетоном та гіпсокартоном для підключення електропривода для штор

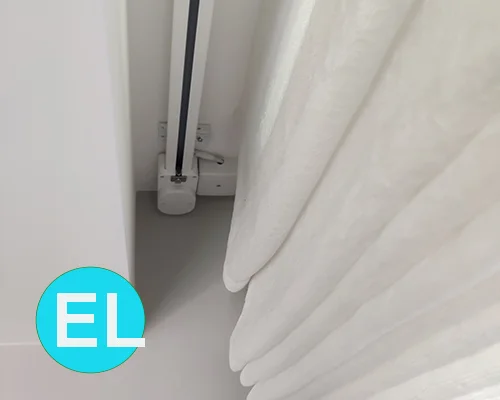

Якщо Ви будете кріпитись до гіпсокартону, то зазвичай всі комутаційні елементи ми ховаємо під ним. При гіпсокартонній стелі завжди багато вільного місця для кабелю.

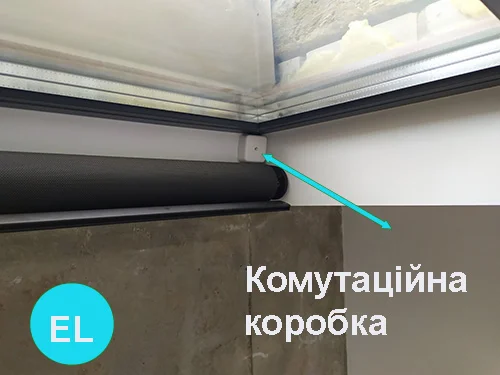

Якщо у Вас ніша виготовлена з бетону, то комутацію електрокарниза або електричної ролети можна зробити на самому двигуні, хоча зазвичай ми встановлюємо маленькі комутаційні коробочки в які сховається місця комутації.
Як в ролетах, так і в карнизах.
Яка потужність карниза з мотором
Зауважимо, що зазвичай ми радимо електричні штори в квартирі або будинку під’єднувати к окремому автомату в щитовій. Це зручно для програмування, сервісу, керуванню при відсутності основного живлення мережі та т.п.
Кабель живлення не повинен бути на одній лінії з вимикачами світла, кондиціонування та подібних приладів Якщо так зробити , то штори будуть рухатись тільки при включеному світлі , що дуже прикро.

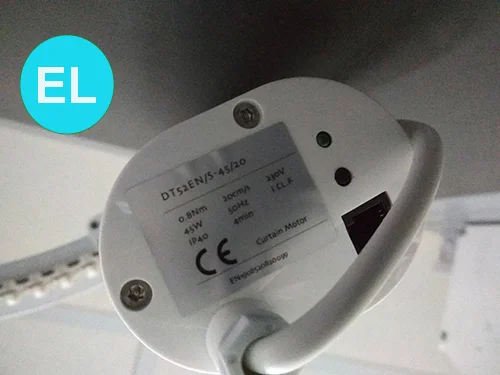

Шторні карнизи з електроприводом для розміра до 600 мм споживають всього 45 Вт/година. Тому навіть у великих будинках достатньо звичайного 10 А автомата.
Завдяки такому малому споживаню їх часто пыдключають до резервного живлення – тому виділяти окрему групу на штори на окремому автоматрі будет також корисно. У нашому блозі є стаття Навантаження електроканизів для штор .

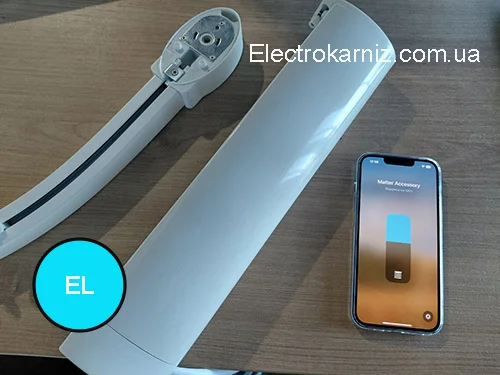

Кабель для управління шторами пультом, розумним домом або вимикачем

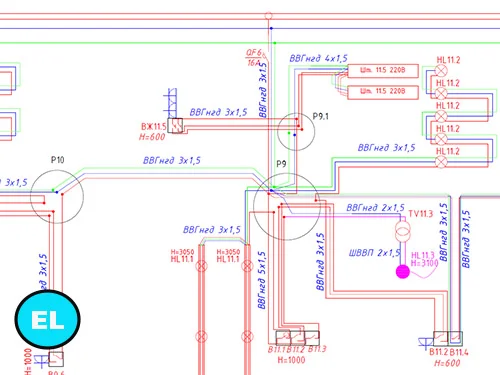

Для кожного варіанта керування потрібно прокласти кабель розрахований саме на цю модель двигуна.
Для керування пультом або смартфоном достатньо кабелю 2 * 1,0 кв.мм.

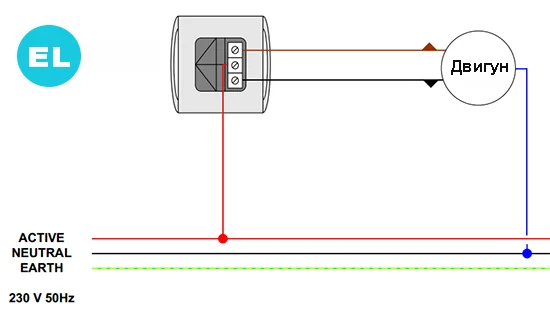

Для підключення вимикачів або розумного будинку краще використовувати для підключення електричної штори варіант 3*1,0 кв.мм (або 4*1,0 кв.мм при якому можливо зробити додаткові функції).

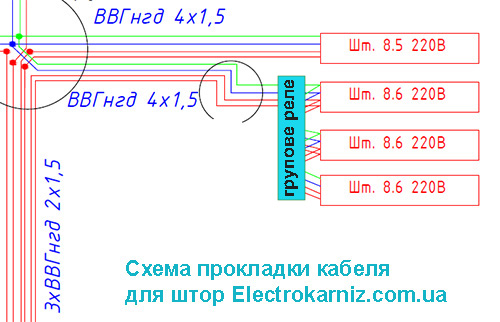

При груповому керуванні кожен двигун потрібно під’єднувати через синхронизуюче реле.

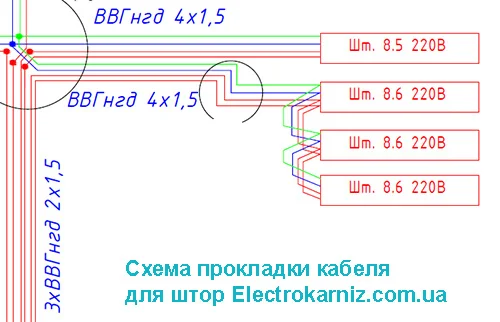

Наприклад, на схемі зверху показана не коректна схема підвода кабеля при груповому управлінні від вимикача трьома шторами.
Правильна схема буде така:

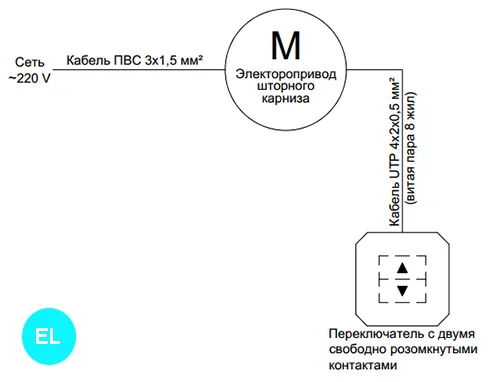

Для управління шторами також можна використовувати двигуни з керуванням по “сухому контакту”.
Тобто безпотенційно замикаючи давати команду штору рухатись в один, або другий бік.
Такий варіант зручний у випадку управління автоматичними шторами з декількох місць не застосовуючи будь-яких додаткових реле синхронізації.
