Опис
Електрокарнизи SOMFY з керуванням вимикачем мають дуже поширене застосування так-як багато клієнтів не хочуть мати безліч пультів у себе в квартирі і тому Вони намагаються встановити керування шторами в группу класичних вимикачів в квартирі.

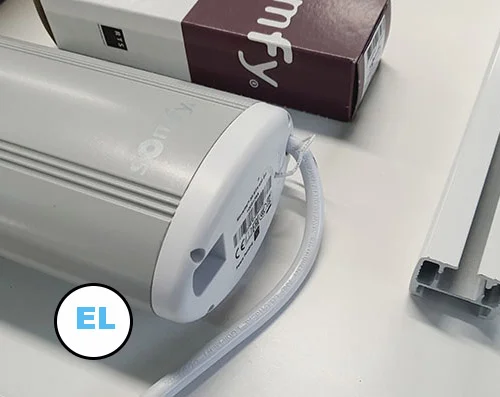

Для керування від вимикача можна застосовувати дуже багато моделей карнизів для штор з такими електроприводами :
- ULTRA 60 е WT
- Movelite 35 WT
- ULTRA 60 е DCT
- Movelite 35 DCT
Але принцип керування електричним карнизом у них різний.
Електрокарнизи SOMFY які працюють з жалюзним вимикачем
У більшості компаній які виробляють електрообладнання та вимикачі для автоматичних карнизів використовується “вимикач для жалюзі ” який керується подачею живлення 220 вольт.
Це всім відомі JUNG, LEGRAND, Schneider, Livolo та багато-багато інших.
В цьому вимикачі обов’язково мають бути дві клавіши, які неможливо натиснути одночасно.

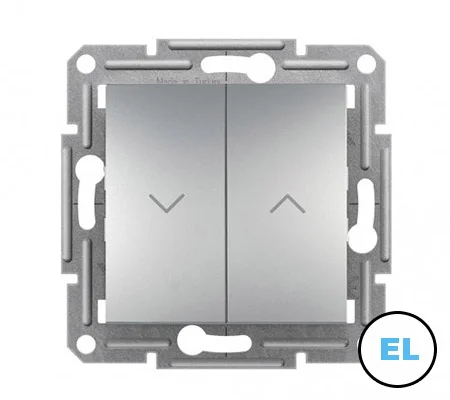

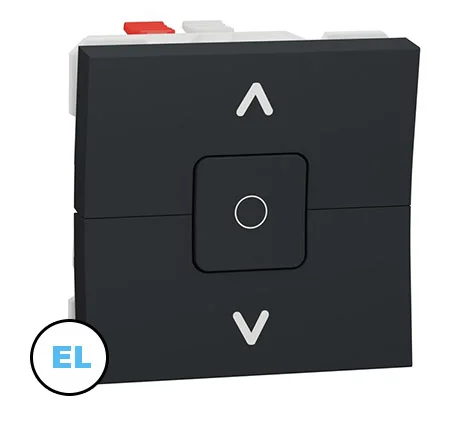

Також можуть в вимикачі для штор бути і три клавіши – з кнопкою СТОП – як наприклад в Schneider Unica.
Одна клавіша відповідає за рух мотора в праву сторону, а інша – вліво.
Для того щоб двигун рухав штору на один із контактів подається живлення 220 вольт. Коли в іншу сторону то живлення убирається з першого контакта і переноситься на другий. Таким чином натискати одночасно на дві клавіши – не потрібно і неможливо , так як в спеціалізованом “вимикачі для жалюзі” в середині знаходиться блокіратор.
По данному принципу працюють електрокарнизи для штор Somfy ULTRA 60 WT та MOVELITE 35 WT .

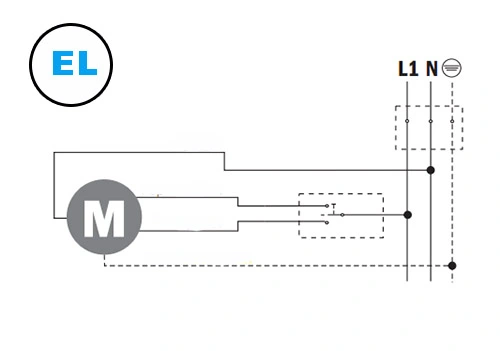

Схема підключення одного такого двигуна зображена на малюнку :
При груповому підключенні таких електроприводів для штор використовуються реле SOMFY TR2 або TR4 з різними маркеровками, але без цих реле підключати штори з одночасним керуванням від одного вимикача – заборонено.
Також для керування цими типами вимикачів потрібно якісно планувати підведення живлення та управління від вимикачів до карнизів.

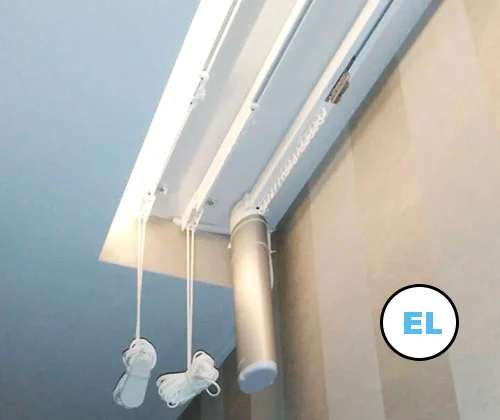

За цим принципом керування шторами дуже часто працюють і системи “розумного будинку” – тому електрокарнизи Somfy Ultra WT та Movelite WT використовуют в інсталяціях карнизів з KNX та інші.
Керування шторами від групового вимикача біля ліжка

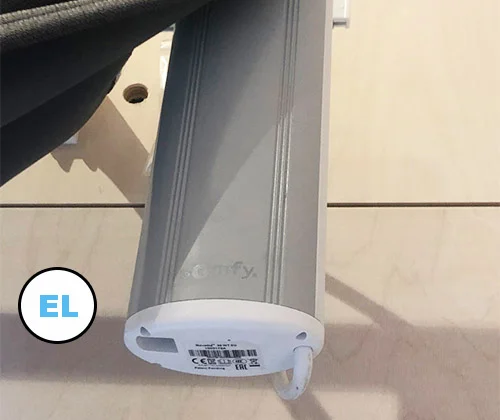

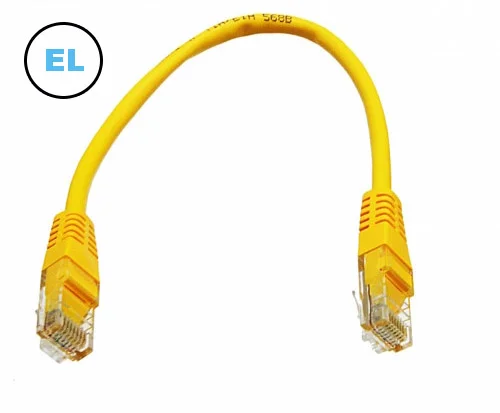

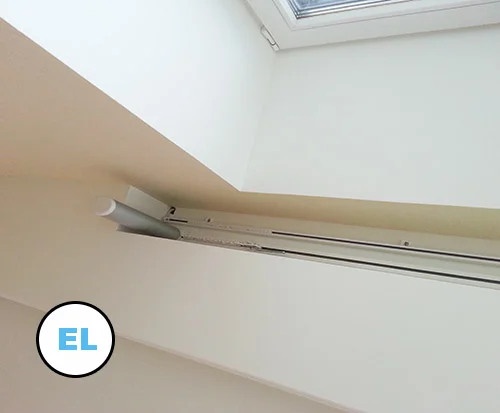

Другий тип автоматичних карнизів для штор з закінченням DCT призначений для подавання команди на рух за допомогою замикання “сухого контакта ” на роз’ємі RJ12 на двигуні.
Таким чином схема підведення живлення та керування буде ведення двох окремих кабелів – FTP та наприклад ПВС 3*0,75 кв.м . Без цього від вимикача система працювати не буде.

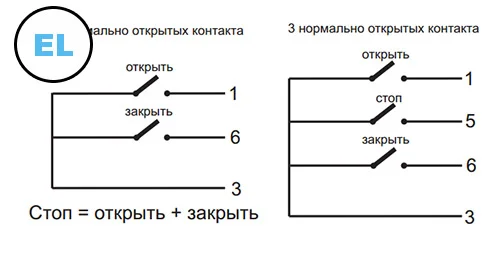

Схема підключення карниза до вимикачів :
Самим розповсюдженим варіантом використання моторів Somfy Movelite DCT та ULTRA DCT це вимикачі керування автоматичними шторами з двох сторін ліжка.

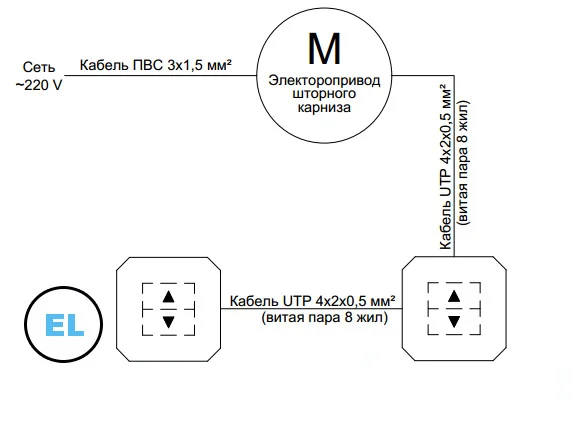

Ця схема буде більш простою та безпечнішою ніж керування 220 вольт і виглядає вона наступним чином:
Використовуємо наприклад вимикач Legrand Valena Life :
Також дуже розповсюджена потреба в використанні схеми керування за допомогою безпотенційним сухим контактом є використання великої кількості вимикачів для керування однією електричною шторою, або групою штор.
Прості розумні будинки та смарт дома з використанням карнизів SOMFY
Існує дуже багато різних варіантів розумних будинків або звичайних реле які працюють з карнизами для штор з керуванням WT або DCT.
Ці реле можливо купити на Amazon, Aliexpress або в українських магазинах Moya, Secure та інші.
Але принцип роботи цих реле, які маєть свій додаток в Appstore чи Playmarket все рівно такий як описаний вище для моторів Somfy WT або DCT і підключення в них такеж саме.

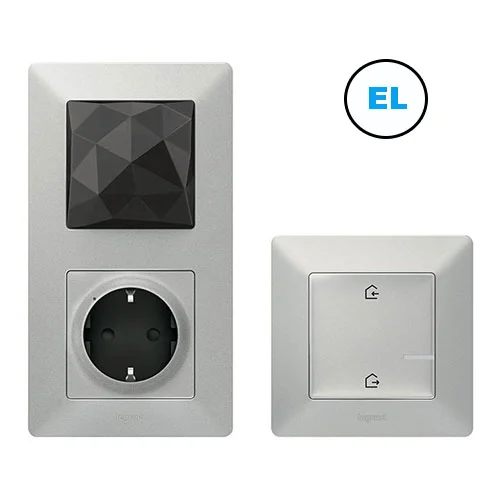

Наприклад інтересний розумний вимикач з можливістю керування Apple Home Kit у легранда в серії Legrand Valena Life – але все ж таки кабель від нього до двигуна буде підводитись по схемі керування WT яка зображена вище.
А також є ще один рідний блок керування від вимикача на батарейці якій підійде до будь-якого вимикача в будь-якій системі.

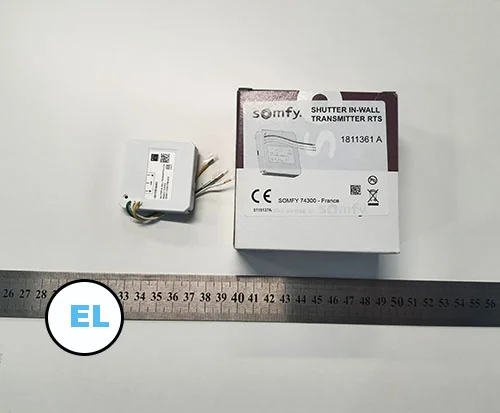

Цей блок називається Somfy Transmitter Shuttle In Wall. Батарейка в середині “таблека” яка працює більше ніж три роки.
